부산 대우동삼마리나
KCC샷시 리모델링
Work by 한준리홈
태풍에 흔들리는 창문!
지긋지긋한 장마철 누수!
시끄러운 소음과 우풍 유입!
샷시는 우리에게 얼마나 중요할까요?
다둥이아빠 이준혁대표 입니다.
부산 해운대구 우동에 위치한
대우동삼마리나 KCC샷시 교체
포스팅을 시작해보겠습니다.
대우동삼아파트의 경우 바다뷰와 더불어 해운대아이파크와 두산위브더제니스 등 초고층 빌딩들이 함께 보이는 전망을 가지고 있기에 낮과 밤의 뷰가 멋진 곳으로 기존의 창문들이 노후되어 누수와 태풍을 대비하고 멋진 전망을 다시금 시원하게 보기 위해 창문 교체 공사를 진행하게 되었습니다.
이번 세대는 세입자 용도로 인테리어 리모델링 공사를 진행하나 샷시 만큼은 1군 브랜드인 KCC창호를 선택하여 설치를 진행하기로 하였기에 별도의 보양 작업 없이 바로 철거 작업을 진행합니다.
기존의 노후된 알루미늄창문은 모두 철거하며,
이번 대우동삼세대는 전면발코니와 작은방발코니가 라운드 형태로 되어 있는 창문이 있으나 새로 시공하는 KCC창호는 일반적인 형태로 변경하여 설치를 진행하기로 하였습니다.
라운드 구간은 하이샷시 파이프를 이용하여 메운 뒤 외부 실리콘 코킹 작업을 통하여 마감을 할 예정이기에 누수 문제와 관계 없이 편리하게 사용이 가능하겠죠?
작은방 베란다는 고정창 부위가 곡면 형태로 되어 있으며 이 구간은 일반적인 형태의 고정창으로 설치를 진행,
철거가 완료 후 확인해보면 기존 페인트가 누수로 인하여 삭은 천정 구간의 경우 한눈에 살펴보아도 기존 콘크리트면이 많이 노후되고 삭아서 창호 교체 작업 후 외벽 보수 공사가 별도로 필요할 것 같습니다.
주방 씽크창은 기존 나무 문턱과 창틀을 모두 철거한 뒤 공틀일체형225 단창으로 설치를 진행하며,
주방 측면에 위치한 다용도실 구간은 철거 후 시공을 위해 콘크리트면의 수평을 확인하면서 플라스틱 고임목을 이용하여 높낮이를 맞춰주고 있습니다.
샷시 시공은 누구나 할 수 있지만 어떻게 시공을 진행하느냐에 따라 수명이 좌우되기에 항상 설치를 진행하면서 눈에 보이지 않는 부분까지 꼼꼼하게 확인하면서 설치를 진행하고 있습니다.
말로만 꼼꼼하게 시공하고 있습니다. 믿고 맡겨주세요~ 라기 보다는 이렇게 작업하는 과정을 보여드리면서 시공하는게 좀 더 정확하지 않을까요?
외부에 접한 베란다 창문의 경우 기본적으로 KCC창호에서 고급 사양 제품인 뉴프라임VBF140 창호로 시공을 진행하고 있으며 뉴프라임140 창호의 경우 자사 제품인 발코니전용창120 제품 대비 좀 더 고효율 등급의 제품입니다.
KCC창호라 하면 기본적으로 뉴프라임140 제품으로 시공을 해야 효과를 볼 수 있으며 해당 제품이 LX하우시스 (구 LG하우시스) 제품의 슈퍼세이브S5+ 등급에 해당하는 제품과 동일한 제품입니다.
LX하우시스의 경우 보통 아파트 공동구매 행사 혹은 TV홈쇼핑에서 슈퍼세이브S3+ 제품으로 설치를 많이하시는데 이 제품은 자사 제품 중 발코니전용창120 제품과 동일한 기본 사양의 제품으로 샷시 시공을 진행할 때 유리 두께 및 오토락 잠금장치 유무 혹은 로이유리 등을 확인 하실께 아니라 창호 자체 프레임 등급부터 확인하고 제품을 선택하는게 올바른 접근 방법이라 생각됩니다.
수직 수평을 확인하면서 고정 작업을 진행 중에 있으며,
가스배관 구간까지 모두 하이샷시 파이프를 이용하여 새롭게 마감 작업을 진행하였으며,
창틀 고정이 완료되면 내외부 틈새 우레탄폼으로 충진합니다.
주방 씽크창, 공틀일체형UBF225 창틀 설치가 완료
철거 후 남아있는 실리콘 및 페인트 잔여물은 스크래퍼를 이용하여 깔끔하게 제거하고 난 뒤에 설치를 진행하고 있으며 이러한 잔여물 들이 남아 있으면 실리콘 마감이 깔끔하게 나오지 않을 뿐더러 혹시나 모를 하자 문제로 이어질 수도 있기에 미연에 방지하고자 항상 잔여물을 제거하고 난 뒤에 샷시 설치를 진행하고 있습니다.
거실 발코니 구간도 외벽 크랙으로 인하여 콘크리트면이 상태가 좋지 않기에 꼼꼼한 코킹 작업을 진행하여야 하나 사진에서 보시면 철근까지 보일 정도로 벽체가 많이 손상되어 있습니다.
라운드 구간의 하부 틈새를 메우기 위하여 하이샷시 파이프를 길이에 맞게끔 절단,
창틀을 시공할 부위에 파이프를 배치한 뒤 수평을 확인하면서 조정 후,
KCC뉴프라임140 창틀 설치를 진행,
기존 라운드 구간의 빈틈은 모두 하이샷시 파이프를 이용하여 메운 뒤 실리콘 코킹 마감 작업을 할 예정이며,
창틀 시공을 진행하면서 수평이 상이한 부분은 플라스틱 고임목을 이용하여 조정 작업을 진행한 뒤 고정을 마무리 합니다.
작은방 발코니 구간 역시 잔여물을 깔끔하게 제거한 뒤,
뉴프라임VBF140PMT 창틀 설치를 진행,
기존 라운드 고정창 부위는 이렇게 일자 형태로 시공을 진행하며,
고정창 부위는 라운드를 일반 형태로 설치를 진행해도 이질감 없이 깔끔하게 설치가 가능합니다.
안방 발코니창 설치를 위해 수평을 확인,
샷시는 작업 과정을 보시면 아시겠지만 동일한 작업을 계속적으로 반복을 하기에 큰 어려움은 없으나 꼼꼼하게 확인하면서 시공을 하는게 무엇보다 중요하겠죠?
하이샷시의 특성상 시공하고 나면 수정하기가 어렵기에 처음부터 확인을 꼼꼼하게 하면서 설치를 진행하고 있습니다.
작은방 구간 역시 동일한 형태로 설치를 진행하며 창틀 시공을 진행하면서 하부 레일의 수평 뿐만 아니라 상부 레일의 수평 역시 구간 구간 확인하면서 고정 작업을 진행해여야 하기에 레이저 수평계와 줄자를 이용하여 수평을 확인하면서 앙카 볼트로 고정 작업을 진행합니다.
앙카 볼트가 설치되는 깊이에 따라 창틀 레일의 수평이 틀려지기에 이렇게 확인하면서 작업을 진행해야 최대한 정확하게 수평을 맞출 수 있겠죠?
거실에서 베란다로 출입하는 기존 문은 나무 문틀까지 모두 철거 후 문턱과 샷시 레일이 일체형으로 되어 있는 공틀일체형225 창호로 시공을 진행하며 나무 문턱이 일체형으로 하이샷시로 되어 있기에 삭거나 까지는 염려가 없이 튼튼하게 사용할 수 있습니다.
이러한 출입문으로 활용하는 샷시는 하부 보강이 무엇보다 중요하기에 플라스틱 고임목을 이용하여 높낮이를 맞춰준 뒤 하부 틈새를 우레탄폼으로 채워서 보강 후 시공을 진행하고 있습니다.
이렇게 밑작업을 진행한 뒤 샤시를 설치,
전면베란다 샷시 창틀 설치 후 고정창 설치까지 창틀 시공을 마무리 합니다.
안방 베란다 샷시 창틀 고정을 진행하면서 동일하게 레일의 수평을 확인하면서 고정 작업을 진행하며,
작은방 베란다 구간은 24mm그린투명 복층유리가 적용된 창짝을 설치한 뒤 고정창 부위 하부 하이샷시 파이프를 이용하여 마감 작업을 진행합니다.
거실 구간은 내부 도배 마감이 되기에 문선 몰딩 마감 작업을 진행하며,
전면베란다 구간 역시 창짝 설치 후 한번 더 창틀 하부 수평을 확인하면서 조정이 필요한 구간은 점검을 해줍니다.
창짝까지 모두 설치한 뒤 외부 베란다 샷시는 전체 오토락 잠금장치 손잡이를 설치하며 외부 실리콘 코킹 작업을 진행,
외부 실리콘 코킹 작업을 진행하는 동안 내부측 실리콘 마감 작업을 위해 마스킹 테이프를 이용하여 꺽어지는 구간까지 모두 형태를 잡고 코킹 작업을 진행하며, 외벽 크랙을 통한 빗물 누수로 인하여 콘크리트면이 삭아서 철근이 보이는 형태로 이런 부분들은 페인트 도장하기 전 퍼티 등으로 메움 작업을 진행한 뒤 페인트칠을 해야겠죠?
내부측은 전체 마스킹 테이프를 부착하여 실리콘 코킹 작업을 진행하며 이러한 형태로 시공하기에 실리콘 마감 라인이 균일하면서 깔끔하게 나오게 됩니다.
외벽 크랙으로 인해 손상이 많이 가 있는 작은방 베란다 구간도 최대한 코킹 작업을 할 수 있는 부위까지는 작업을 진행합니다.
다용도실 구간 실리콘 마감 작업을 진행,
실리콘 작업 후 오토락 잠금장치까지 모두 시공이 완료되었으며 가스배관 구간 까지도 하이샷시 파이프를 이용하여 새롭게 마감하였기에 빗물의 유입이 발생하지 않으며 깔끔하게 교체가 완료되었습니다.
주방 씽크창은 틈새 우레탄폼을 좀 더 채워서 시공을 마무리 할 예정이며 씽크대 교체 공사를 진행하면서 타일 마감 작업을 별도로 하기에 내부측은 우레탄폼으로 마감하면 설치가 완료되며,
전면베란다 구간 외부 실리콘 코킹 작업을 진행하는 동안,
외부 실리콘 코킹 작업을 확인해보면 아래 사진과 같이 기존에 크랙으로 인하여 철근이 보이던 구간은 최대한 마감 작업을 진행할 수 있는 만큼 작업은 했으나 아래 사진에 보시는 바와 같이 군데 군데 파이면서 크랙이 발생한 구간은 아파트에서 자체적으로 보수를 진행하여야 차후 누수 문제가 발생하지 않겠죠?

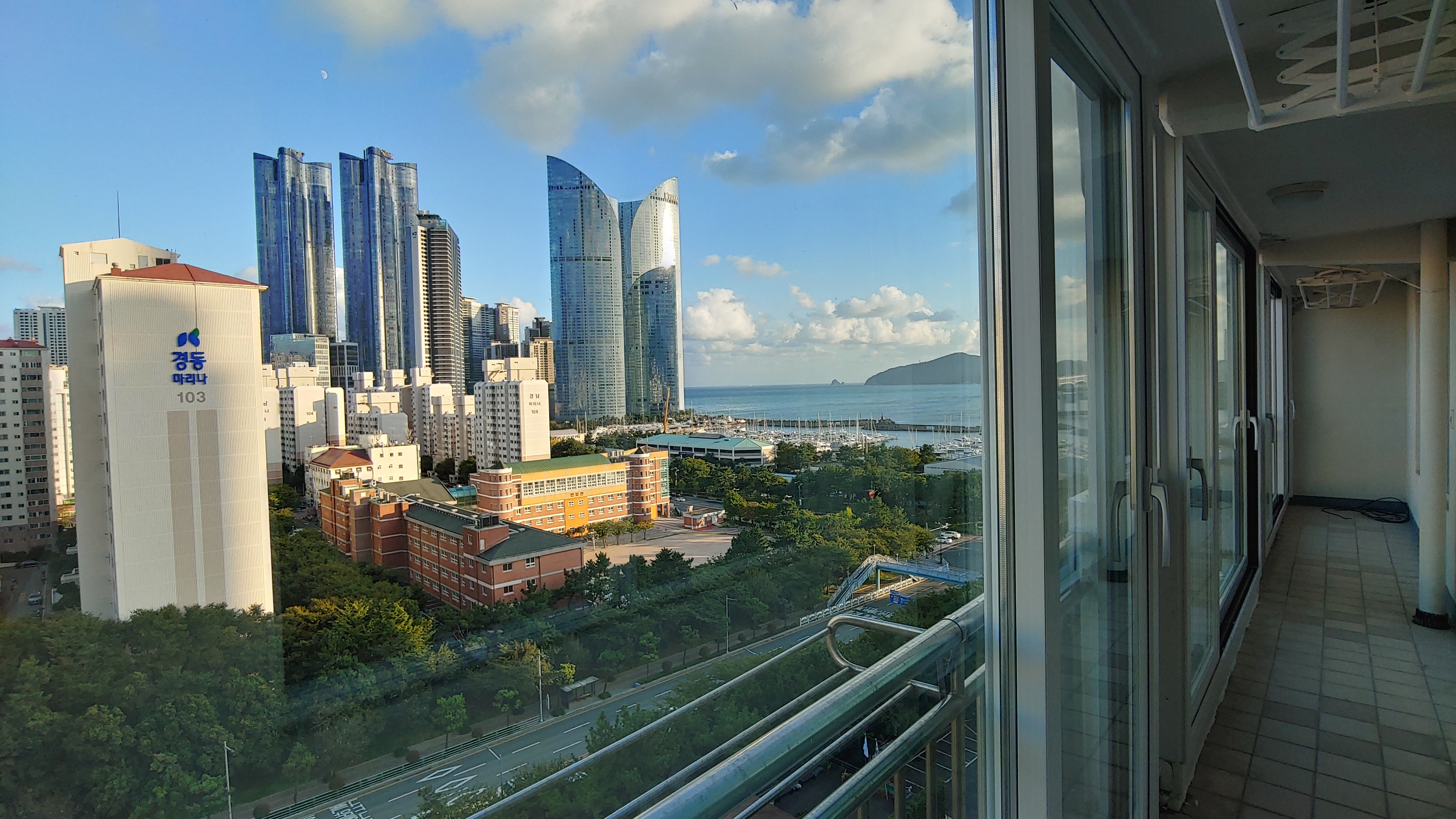

내외부 실리콘 코킹 마감이 완료된 작은방 발코니는 바다뷰가 정말 멋진 곳으로 샷시를 교체하고 나니 이렇게 멋진 전망이 눈에 들어왔습니다.
기존에 누수로 인하여 삭았던 페인트는 모두 긁어내서 콘크리트면에 바로 실리콘 코킹 작업을 진행하였으며 전체적으로 보수 작업을 진행하면서 페인트 마감을 해야 깔끔하게 마무리 될 것 같습니다.

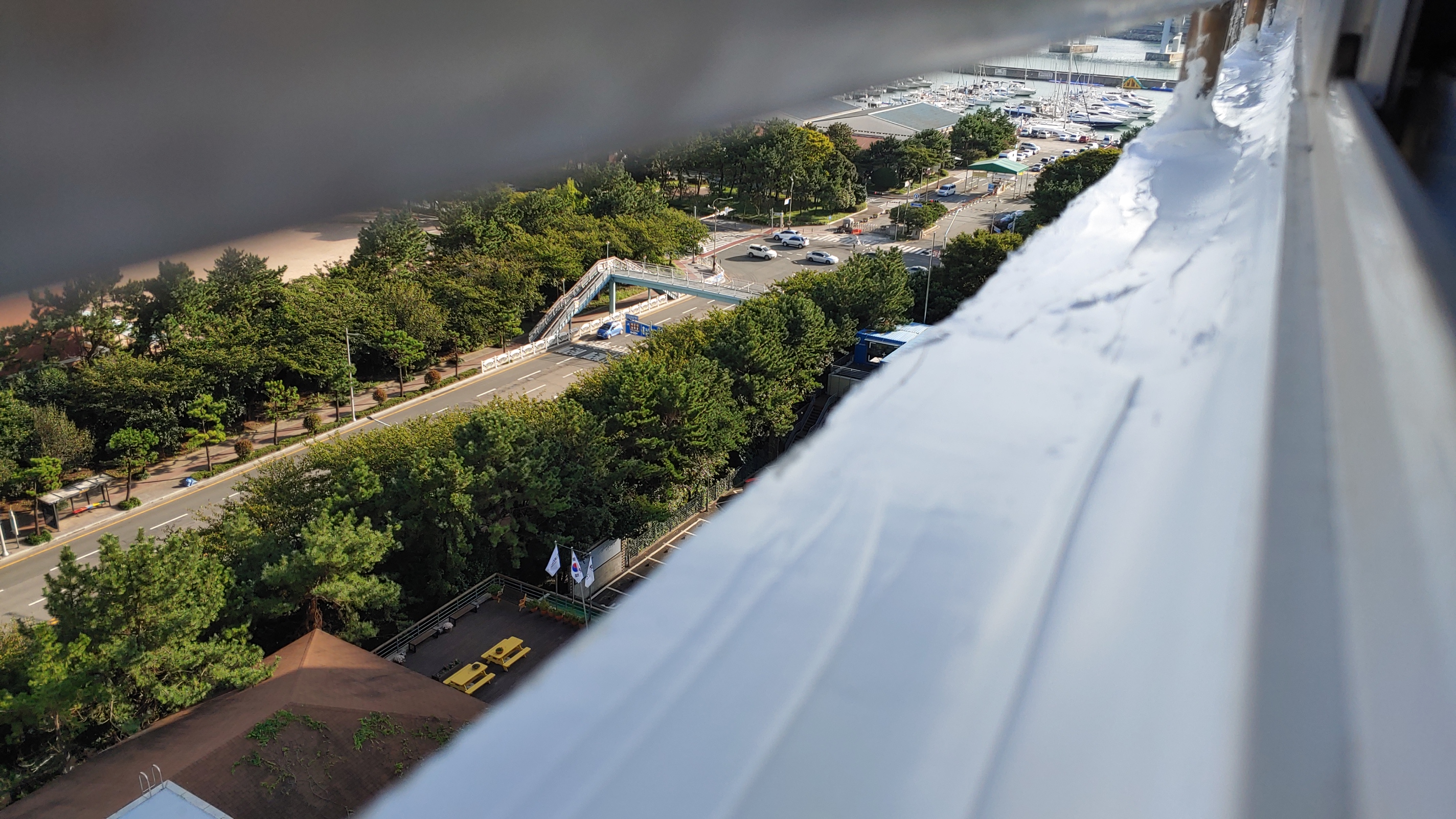

외부측 실리콘 점검을 해보면 아래 사진과 같이 콘크리트면이 아무리 넓어도 창틀에서 콘크리트면까지 전체 덮어서 마감하는 형태로 작업을 진행하기에 실리콘이 말리면서 뜨거나 혹은 삭게되는 문제점을 최대한 늦출 수 있습니다.
아무래도 기존처럼 실리콘을 얇게 마감 작업을 진행하면 재료비는 적게 들어갈 지 모르나 수명에 있어 차이가 많이 발생하기에 외부 실리콘의 경우 항시 이러한 형태로 마감 작업을 진행 중에 있습니다.

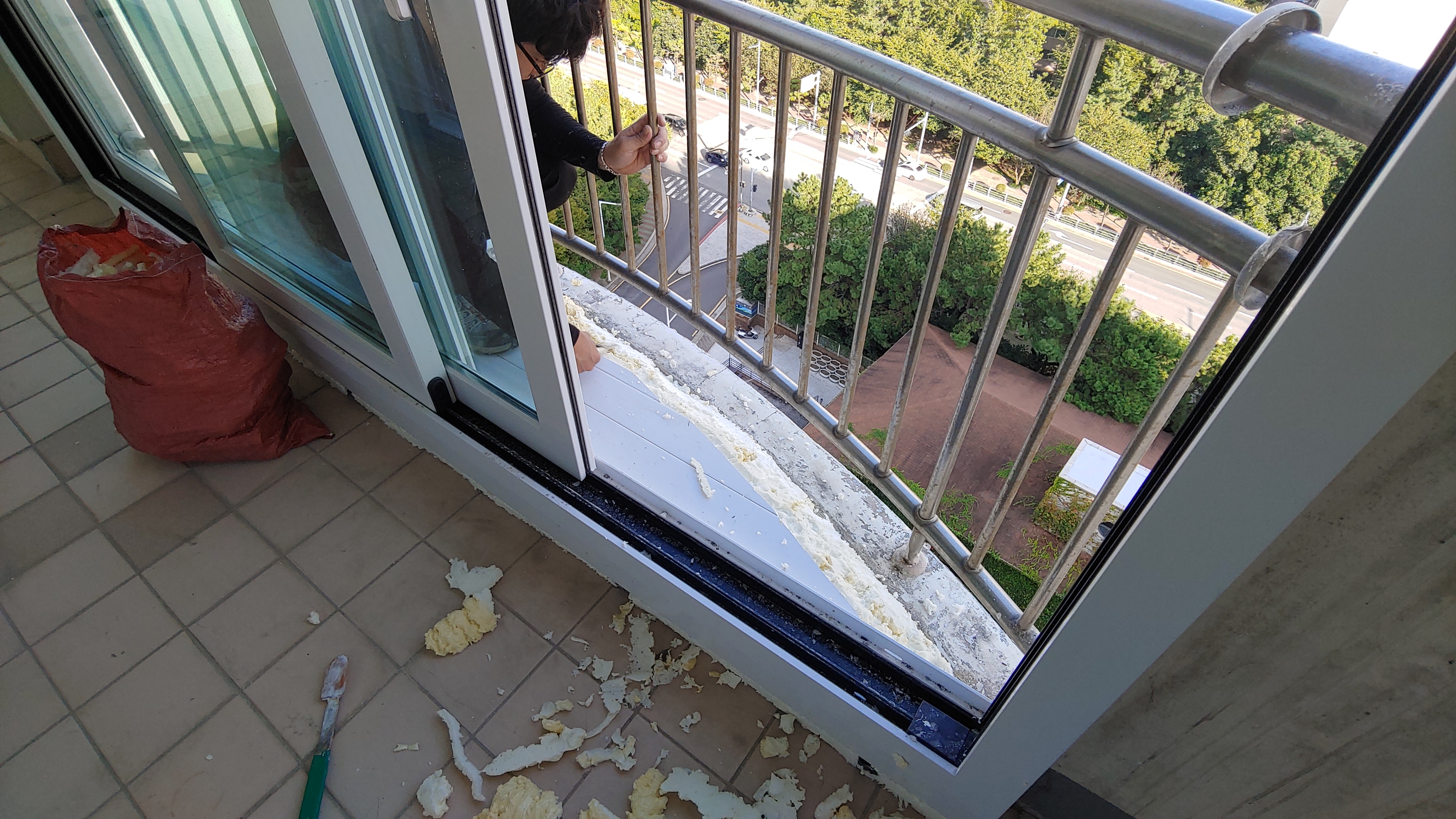

곡면 라운드창을 일반 창문으로 교체하여 외부에 남는 구간은 하이샷시 파이프와 우레탄폼, 그리고 실리콘을 이용하여 아래와 같이 튼튼하고 깔끔하게 마감 작업을 진행하였습니다.

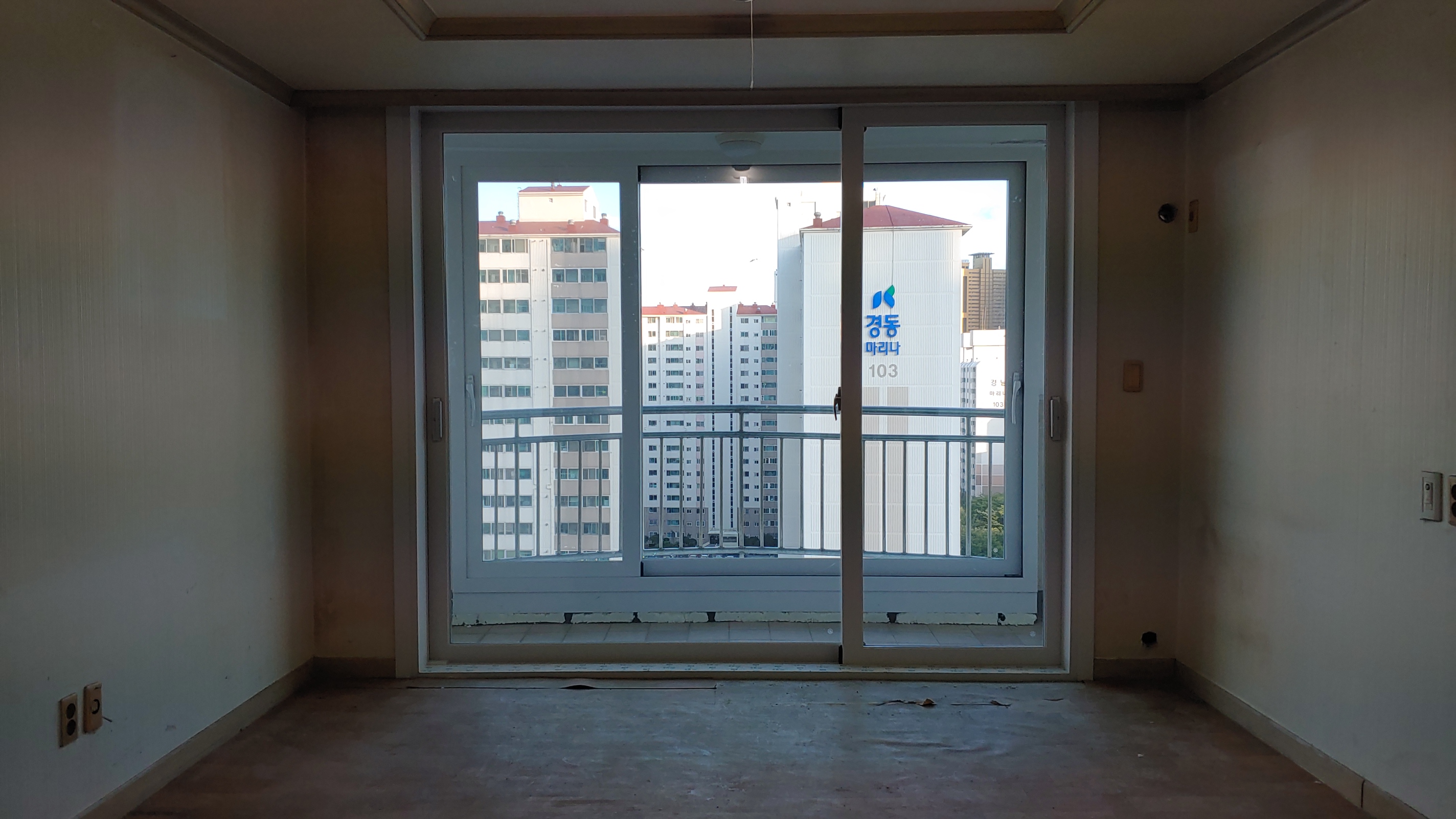

내외부 실리콘 코킹 작업이 완료된 전면베란다샷시,
거실분합문 역시 출입에 용이하게끔 고정손잡이를 설치하여 시공을 완료하였습니다.
부산 해운대구 우동 대우동삼마리나아파트
KCC창호 교체 시공
상담문의는 카카오톡을 이용하시거나
아래 명함을 클릭해주세요.
KCC창호 다둥이아빠님의 오픈프로필
KCC창호 제작 시공 업체입니다.
open.kakao.com
(이 글 모든 자료의 저작권은 한준리홈에 있습니다.)
