양산 일신건영휴먼빌
KCC창호 교체 시공
Work by 한준리홈
태풍에 흔들리는 창문!
지긋지긋한 장마철 누수!
시끄러운 소음과 우풍 유입!
샷시는 우리에게 얼마나 중요할까요?
안녕하세요.
한준리홈 다둥이아빠
인사드립니다.
금일은 양산 물금읍 범어리에 위치한
일신건영휴먼빌 아파트의
KCC샷시 교체를
소개해 드리겠습니다.
이번 일신건영휴먼빌아파트 샷시 교체 세대의 경우 거실과 주방 발코니 확장 공사를 진행하면서 기존 샷시에 KCC창호를 덧창 시공하여 발코니 이중창으로 변경하는 세대로 양산 물금에 위치한 아파트의 경우 전면 베란다 구간에서 사다리 장비를 대부분 이용할 수 없기에 이번 세대 역시 차량 윈치 장비를 이용하여 자재를 양중하기로 하였습니다.

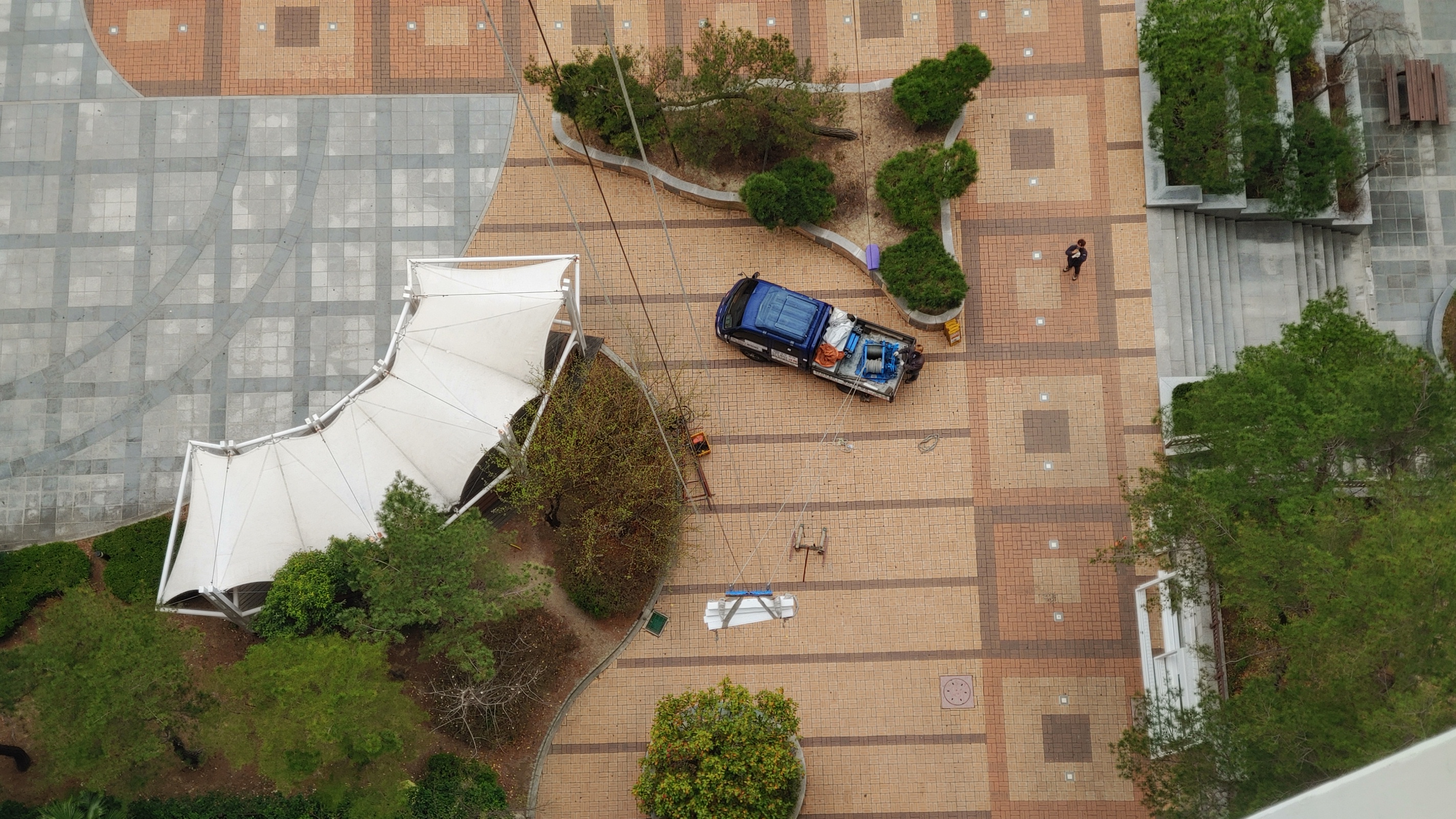

아래 사진에서 보는 바와 같이 전면 베란다 측이 공원으로 보도블럭이 형성되어 있기에 사다리 장비를 이용할 수가 없으며 큰 사다리 장비를 이용하게 되면 보도블럭이 파손되어 변상 문제가 발생하기에 이러한 형태의 아파트는 윈치 장비를 이용해서 작업을 진행하고 있습니다.

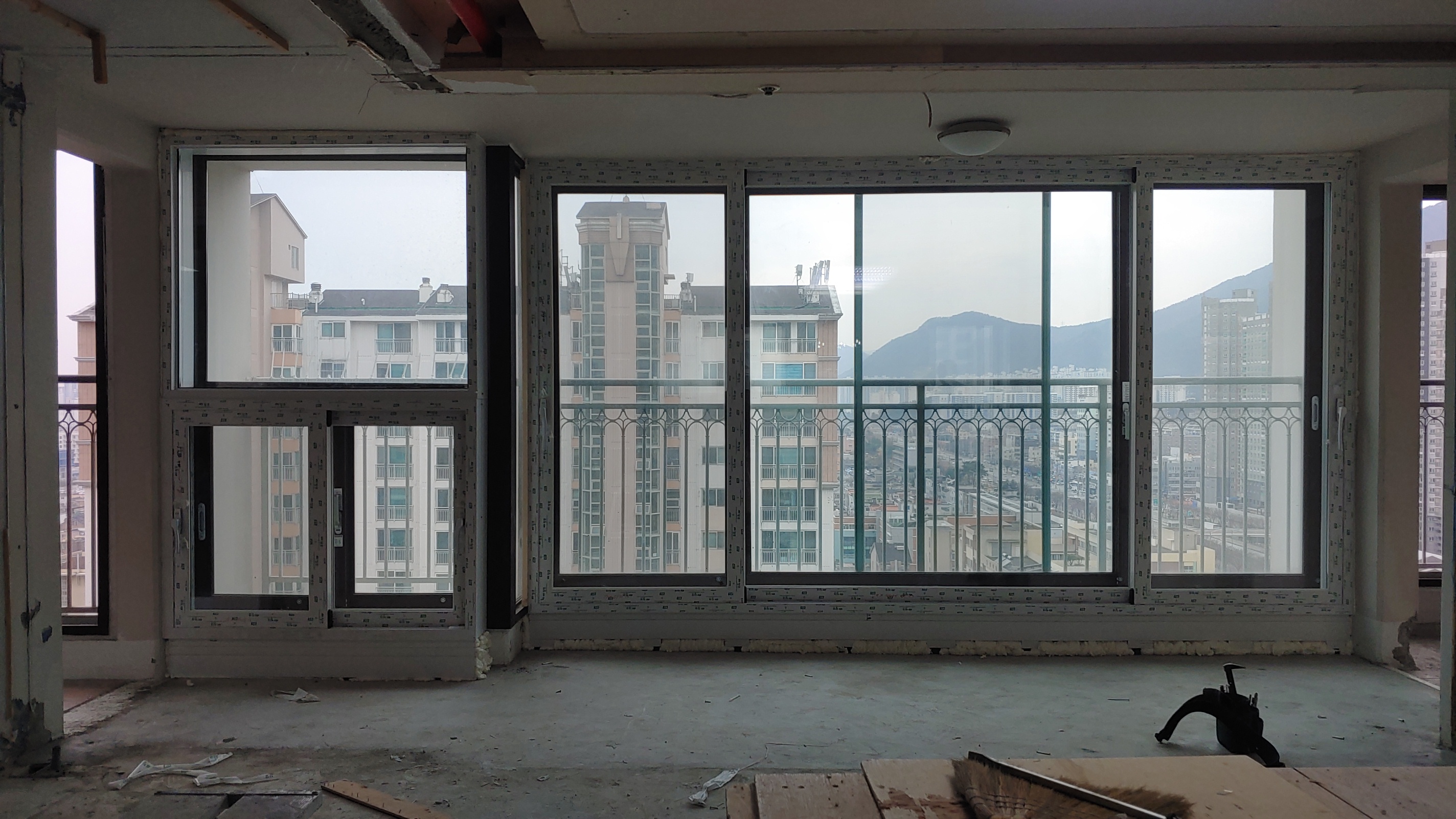

기존 거실 분합문 철거 후 발코니 확장 공사가 되어 있는 거실 구간에는 발코니전용창120 제품으로 덧창 시공을 진행하며 에어컨 실외기실이 위치해 있기에 기존의 형태와 동일한 구조로 시공을 진행
거실의 맞은 편에 위치해 있는 주방측 발코니 샷시 역시 확장 공사를 진행하기에 내부측 샷시 철거 후 덧창 시공을 진행하며 기존 외부 베란다 샷시의 잠금장치가 가운데에 돌출되어 있는 형태로 되어 있기에 샷시에 바로 샷시를 덧붙여서 시공하는 형태가 아니고 공틀바를 하나 덧대고 난 뒤에 샷시를 설치할 예정입니다.
윈치 장비를 이용하여 KCC창호를 양중하는 동안
샤시 시공을 위해 공틀바와 창틀을 붙여서 결합하는 형태로 제품을 제작합니다.
물론 이러한 형태로 만들기 위해서는 공틀일체형225 창호로 설치를 진행하면 되나 공틀일체형225 창호의 경우 창틀 레일의 깊이가 외부용으로 사용하기에는 조금 낮기에 작업성이 떨어지더라도 좋은 제품으로 설치하기 위해 공틀바와 발코니전용창120 제품을 결합하여 시공하는 형태로 작업을 진행하였습니다.

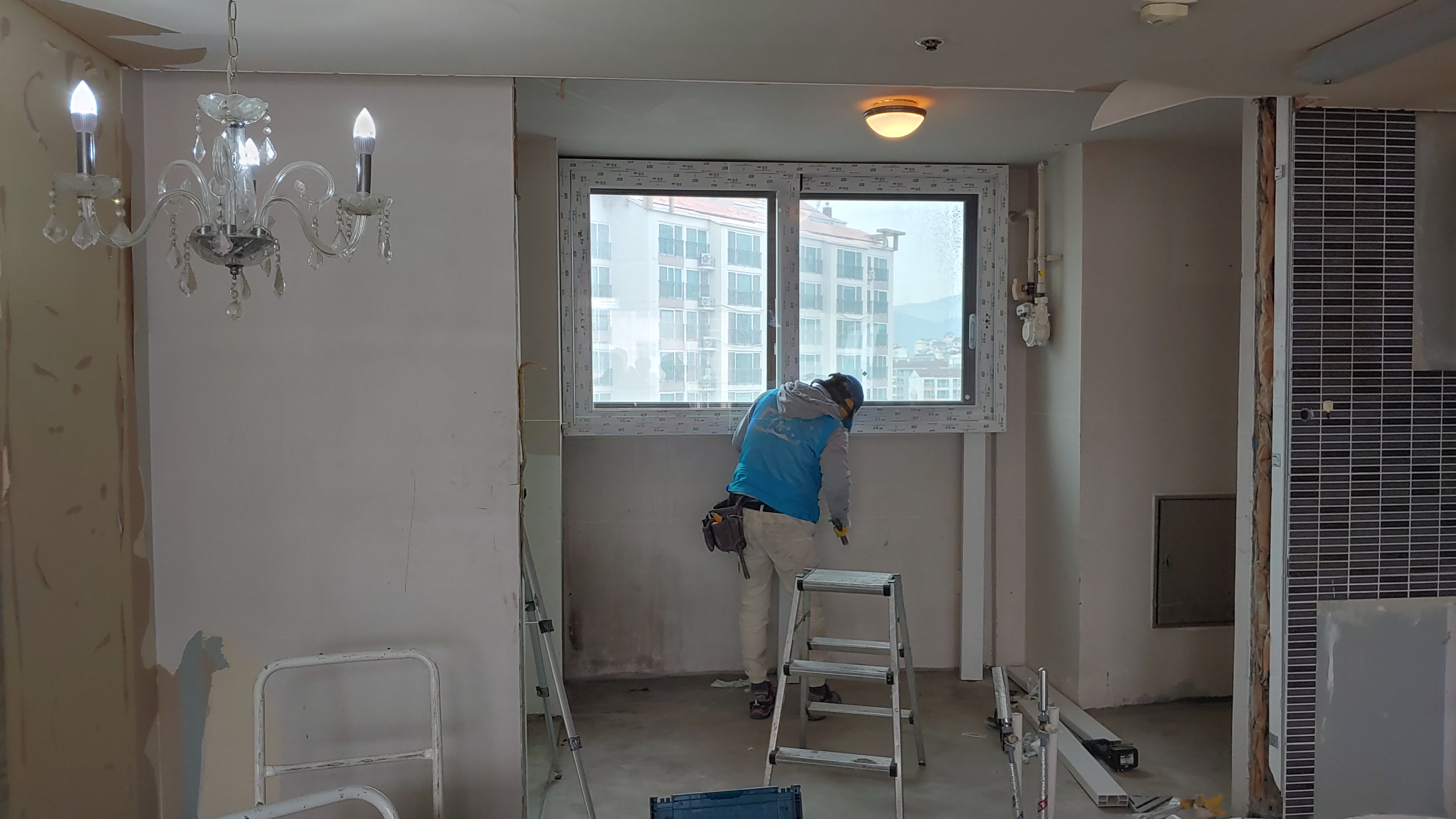

기존 샷시와 동일한 형태로 제작하였기에 창문의 이질감 없이 시공이 가능하며 덧창 시공이라하여 그대로 설치하는게 아니라 수직 수평을 확인하면서 고정 작업을 진행하고 있습니다.
단열 공사 진행 전으로 창틀 하부 보강 작업이 어려워 하이샷시 파이프를 이용하여 높이에 맞게끔 절단하여 버팀목 역할을 할 수 있게끔 시공을 진행 중에 있습니다.
보통 별도로 공틀바를 설치하지 않으면 브라켓을 이용하여 보강 작업을 진행하나 공틀바+샷시의 구조로 되어 있기에 브라켓은 길이가 짧아서 설치가 불가능하여 통바를 이용하여 보강 작업을 진행하였습니다.
창틀 하부에 높이에 맞게끔 통바를 설치

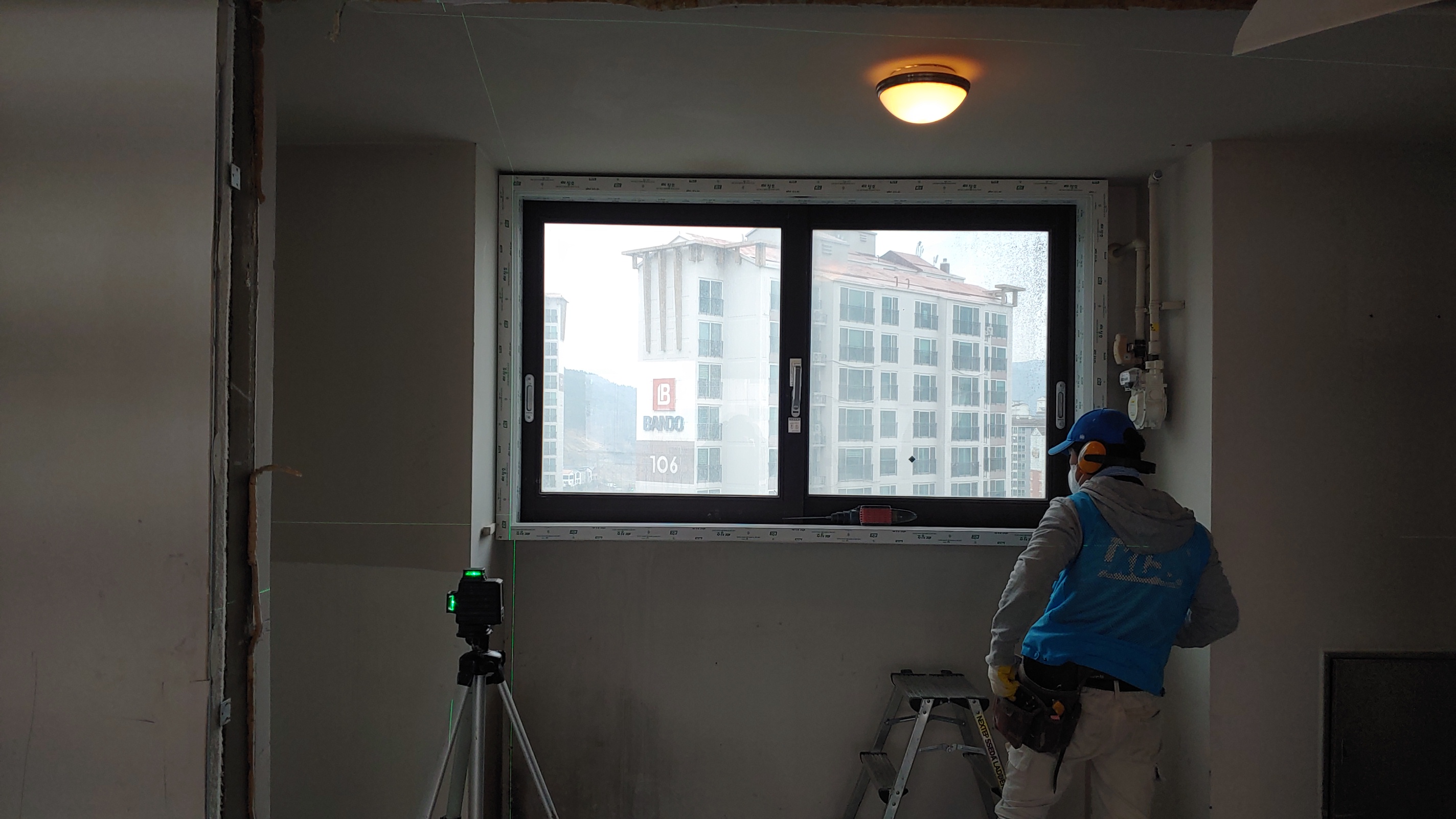

22T투명복층유리가 적용된 창짝을 설치한 다음 한번 더 높이를 확인하면서 조정합니다.
창짝이 유리 무게가 있기에 설치하고 나면 창틀이 조금 내려앉으므로 창틀 하부 벽체가 없는 현재와 같은 형태에서는 창짝을 설치한 다음 거듭 확인하여 수평을 조정 중에 있습니다.
수평이 조금씩 상이한 부분은 다시금 조정을 하면서 시공을 진행하며

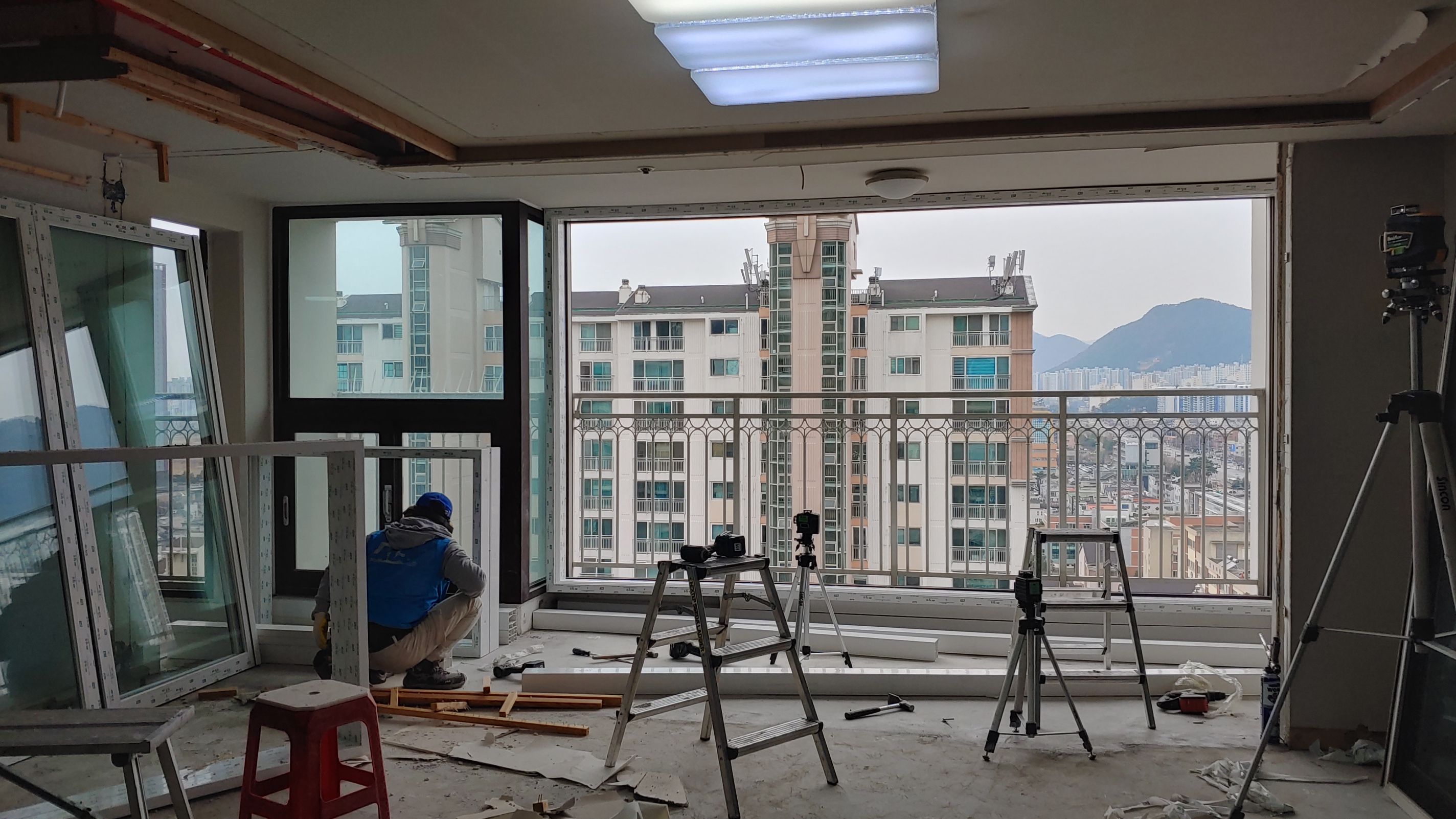

거실 발코니 구간 덧창 시공을 위해 공틀바와 발코니전용창120 창틀을 서로 맞붙입니다.
외부 발코니 샷시에 기준을 잡은 다음 내부 덧창을 설치하면서 수직 수평을 확인
구간 구간 꼼꼼하게 수직 수평을 확인하면서 시공을 진행합니다.
창틀 하부의 빈 공간은 주방과는 달리 높이가 높지 않기에 하이샷시 파이프를 이용하여 하부 틈새를 메워주며 통바를 이용해서 보강하기에 결로에 의한 습기 등으로 부식되거나 썩지 않기에 처음 시공한 형태와 거의 동일하게 유지가 가능한 장점이 있습니다.
보통 덧창 시공 부위의 확장부는 발코니 확장 공사를 진행하면서 목작업을 통하여 보강 작업을 진행하나 나무는 결로 등에 의하여 조금씩 썩어서 내려앉는 문제가 발생하기에 매번 통바를 이용하여 하부 보강 작업을 진행 중에 있습니다.
에어컨 실외기실 구간은 기존과 동일한 형태로 하부는 열리는 미서기창문으로 상부는 고정창 형태로 시공을 진행하며 창틀 하부는 통바를 이용하여 높이를 맞춰준 다음 시공을 진행 중에 있습니다.
전체적인 형태가 잡히면서 꼼꼼히 확인을 거듭 진행하며 높이가 상이한 부분 혹은 조정이 필요한 구간은 플라스틱 고임목을 이용하여 높낮이를 조정해줍니다.

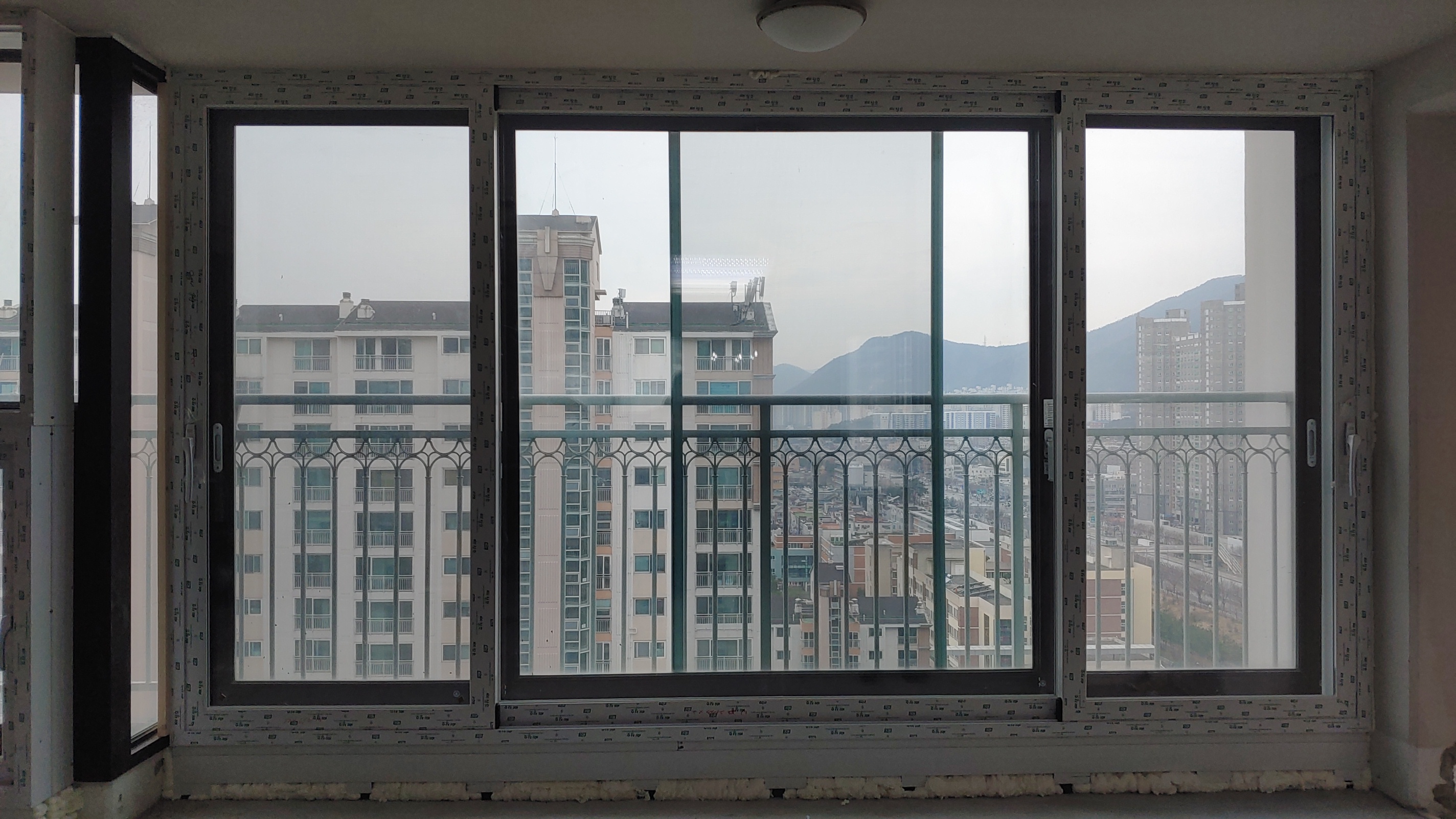

22T투명복층유리가 적용된 창짝을 설치하며 창문의 경우 외부 베란다 샷시와 이질감이 없게끔 동일한 형태와 치수로 제작하였습니다.
창문의 치수가 다르면 사용하기 불편하기에 실측을 진행하면서 이러한 부분들은 확인해야겠죠?

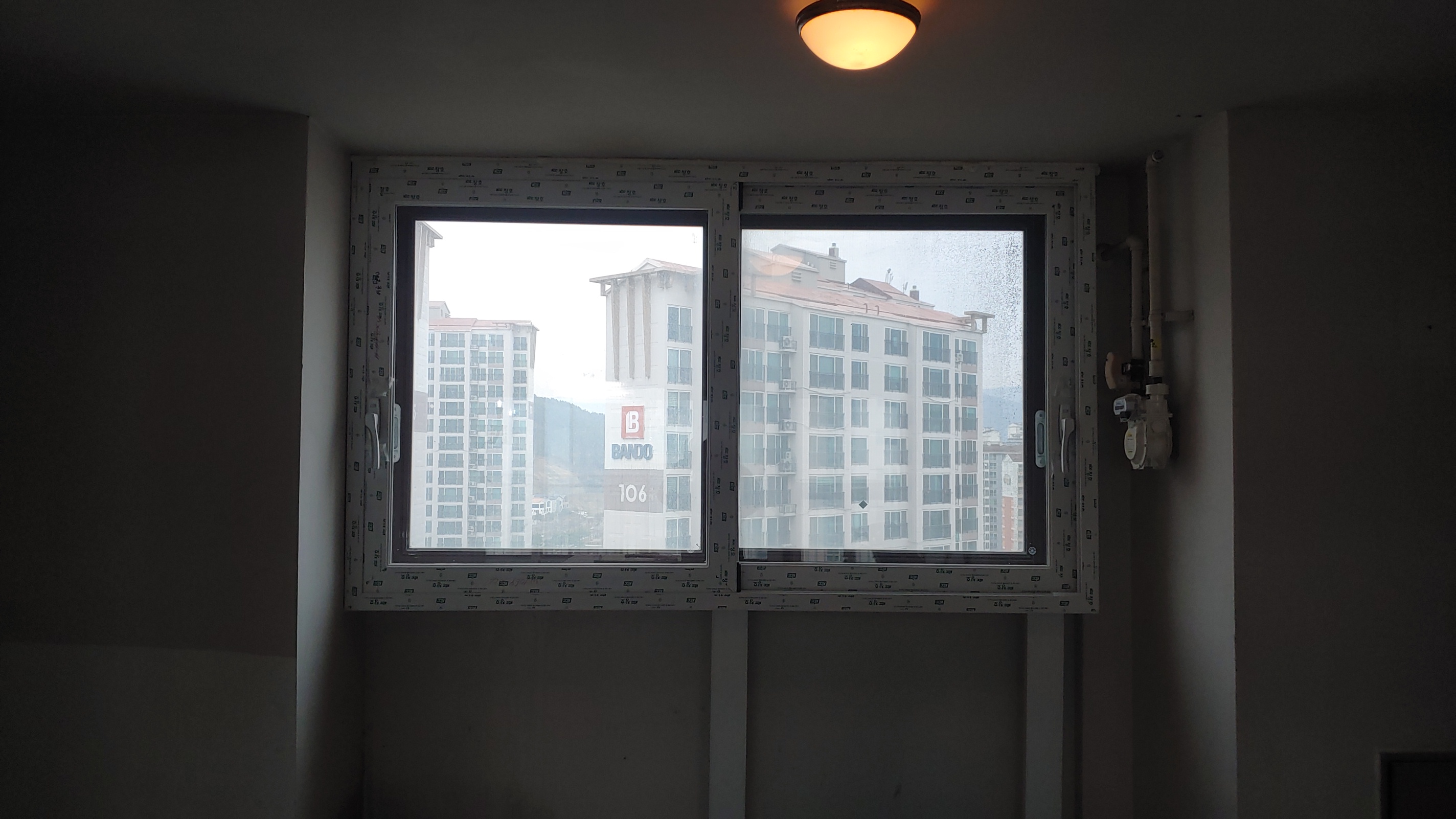

주방 발코니 덧창 구간은 오토락 잠금장치 손잡이까지 모두 설치가 완료되었으며 덧창이라 해서 내부에 손잡이가 없는 형태가 아니라 발코니 창문의 경우 레버형 손잡이를 기본으로 적용하여 설치를 진행하였습니다.

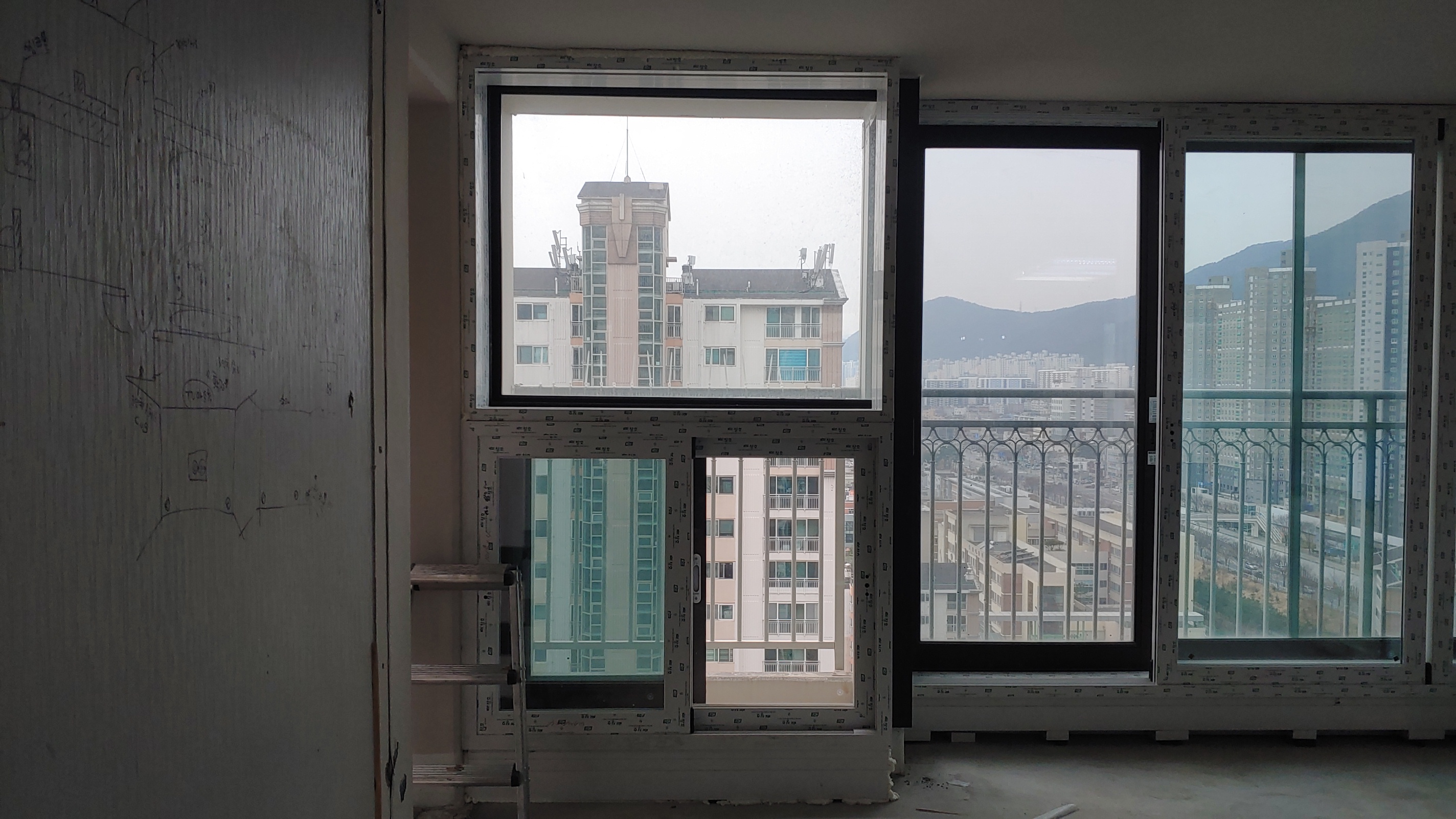

기존과 동일한 형태로 발코니 덧창 시공이 완료된 거실 확장부는 에어컨 실외기 측면의 고정창 구간은 가벽 마감 예정이기에 비워두고 창문 시공을 진행하였습니다.
작은 창문까지 모두 오토락 잠금장치 손잡이를 시공하였으며 상부 고정유리까지 깔끔하게 덧창 시공이 완료되었습니다.
창틀 하부 틈새 우레탄폼으로 꼼꼼하게 충진하여 메워주며 아래 사진상에 보이는 우레탄폼을 충진한 구간에 검은색 부분이 플라스틱 고임목을 이용하여 높낮이를 맞춰준 구간입니다.
베란다샷시가 꺽여있는 구간도 문제 없이 발코니 덧창 시공이 가능하며 인테리어 마감 작업이 완료되면 깔끔하게 시공이 완료될 예정입니다.
양산 물금읍 범어리 일신건영휴먼빌아파트
KCC창호 교체 시공에 관한
상담문의는 카카오톡을 이용하시거나
아래 명함을 클릭해주세요.
https://open.kakao.com/me/kcchanjun
KCC창호 다둥이아빠님의 오픈프로필
KCC창호 제작 시공 업체입니다.
open.kakao.com
(이 글 모든 자료의 저작권은 한준리홈에 있습니다.)
