부산 가락타운3단지
KCC창호 교체 시공
Work by 한준리홈
태풍에 흔들리는 창문!
지긋지긋한 장마철 누수!
시끄러운 소음과 외풍 유입!
샷시는 우리에게 얼마나 중요할까요?
안녕하세요.
한준리홈 다둥이아빠
인사드립니다.
금일은 부산 사하구 하단동에 위치한
가락타운3단지 아파트의
KCC샷시 교체를
소개해 드리겠습니다.

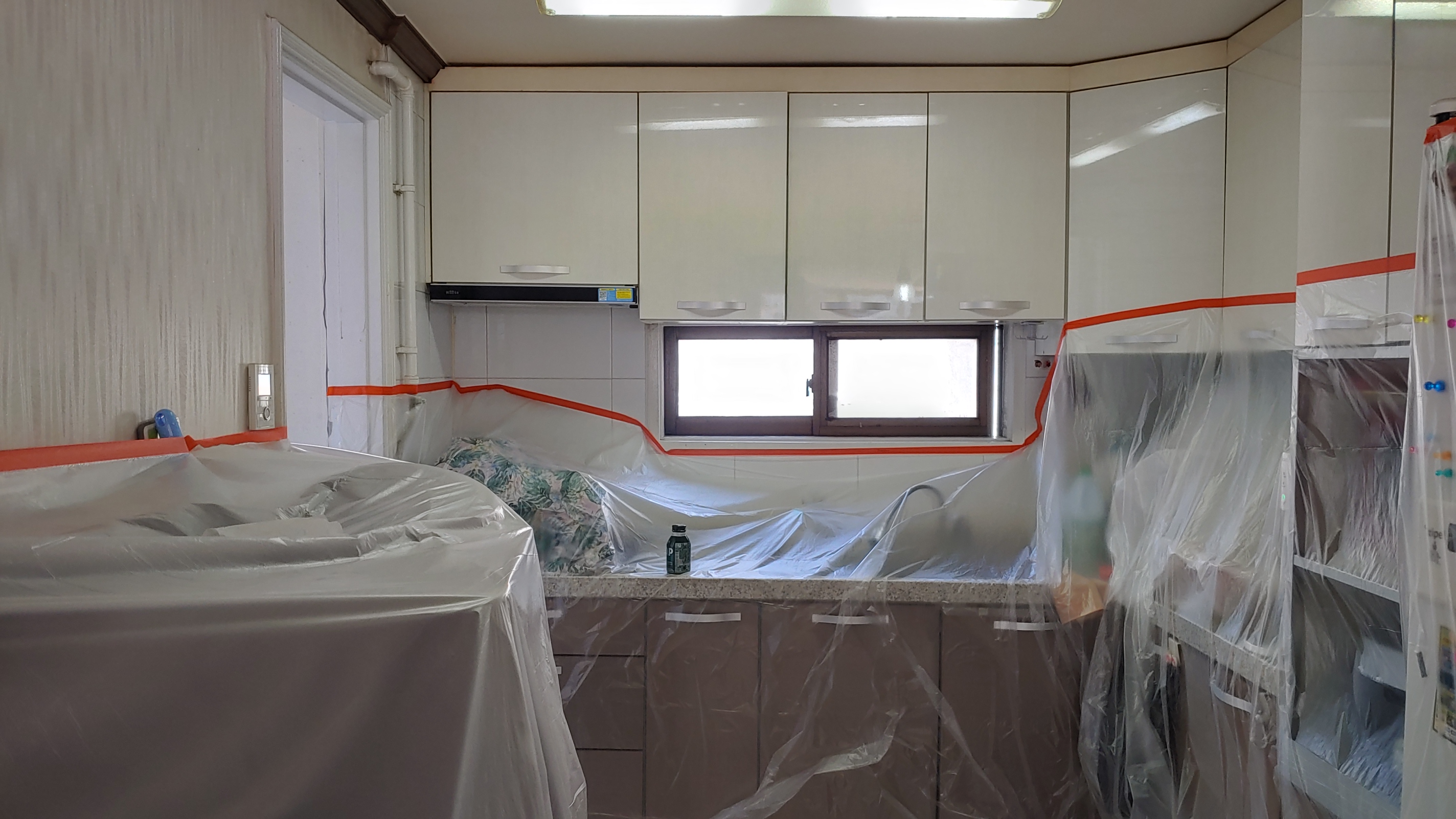

이번 가락타운3단지 샷시 교체 현장은 거주하는 세대의 전체 샷시를 교체하기에 보양 작업 후 철거 작업을 진행, 별도로 발코니 확장 공사를 진행하지 않으며 기존과 동일한 형태로 시공을 진행 할 예정입니다.

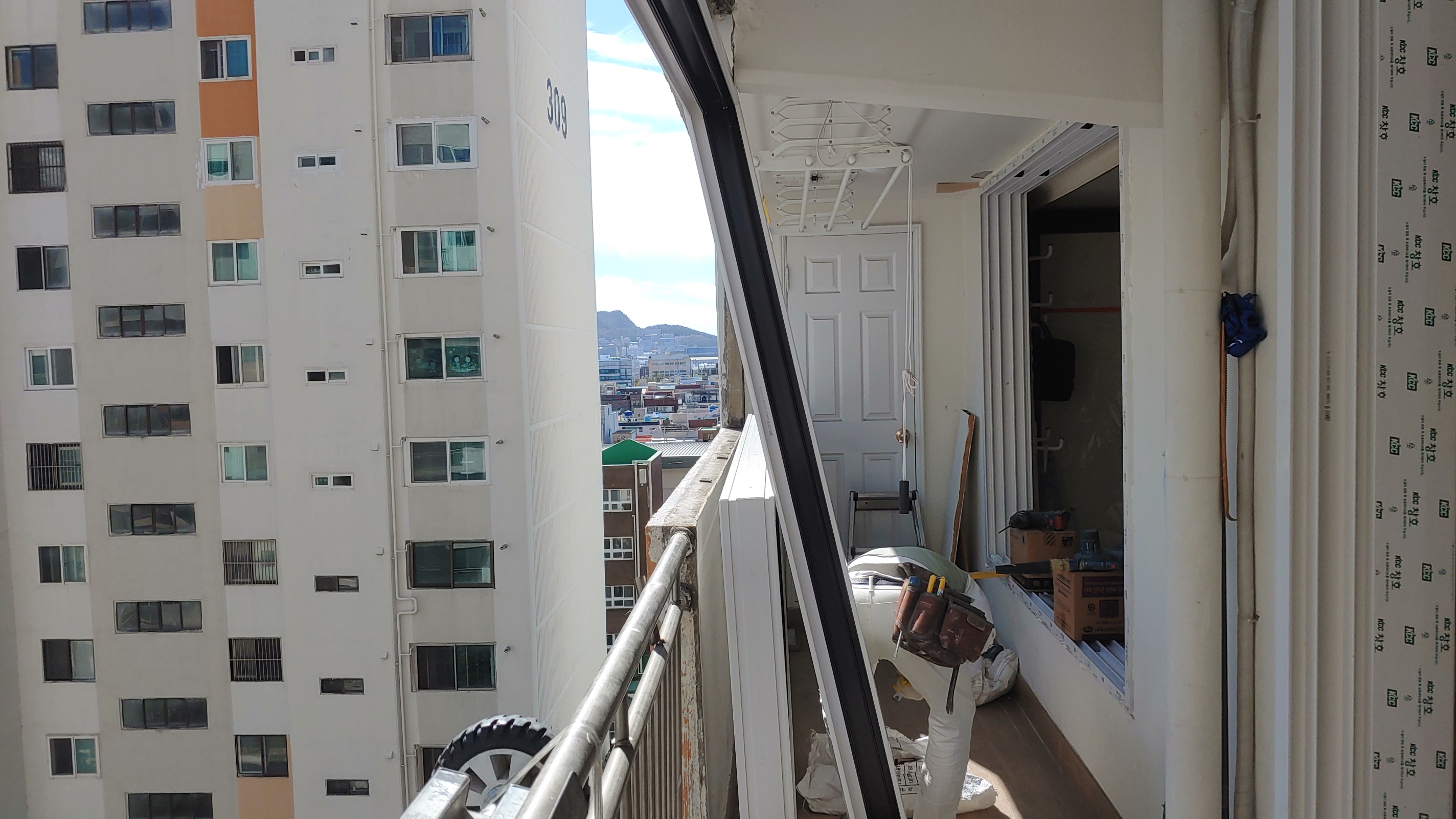

외부 베란다 샷시는 기존의 노후된 샷시를 모두 철거한 다음 KCC뉴프라임140 창호로 시공을 진행

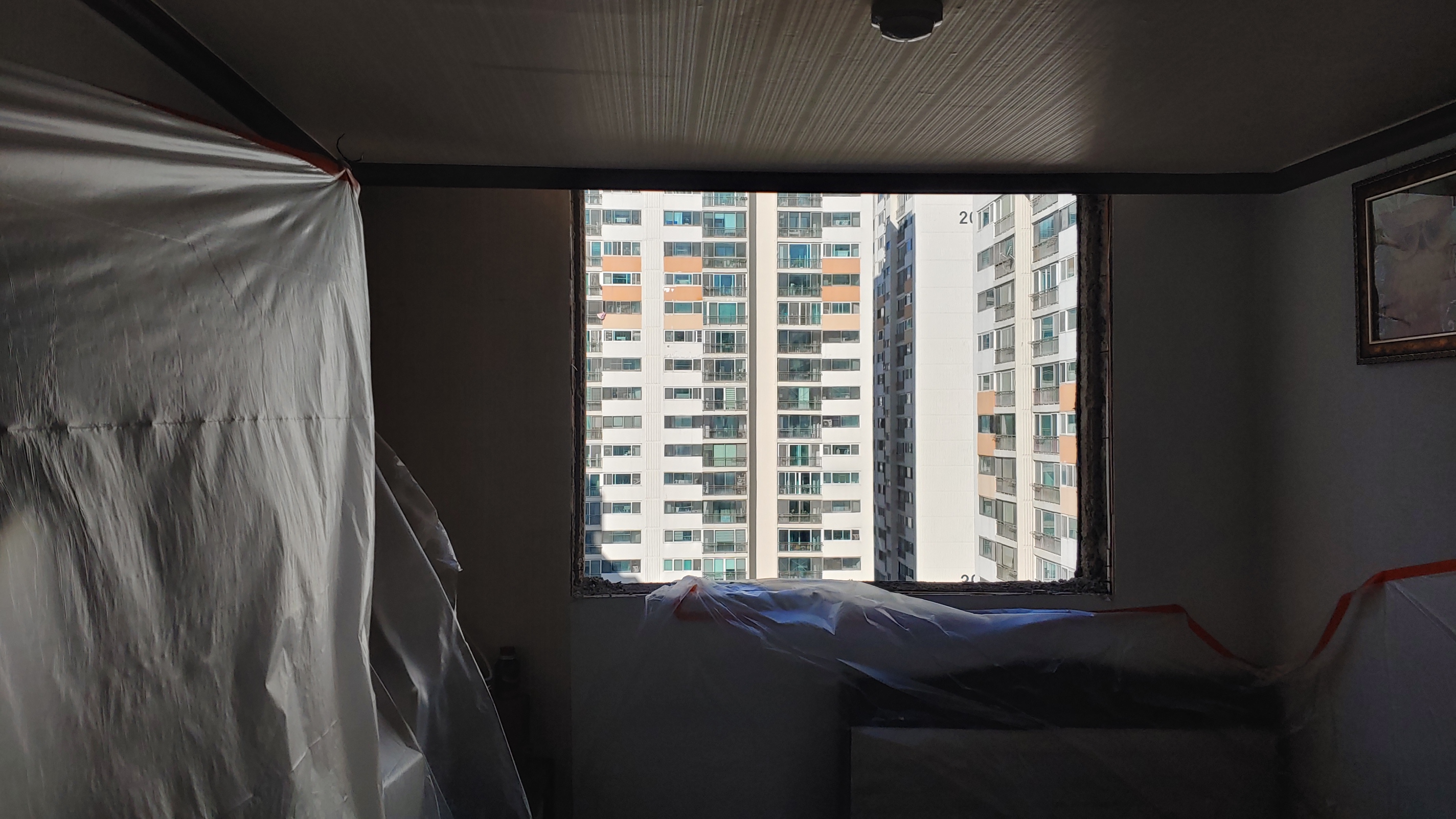

깔끔하게 철거가 완료된 안방 이중창의 경우 내부에 주로 사용하는 와이드빌이중창230 창호로 시공을 진행하며
주방 씽크창의 경우 기존 샷시의 창틀에 삽입 형태로 공틀일체형225 단창으로 시공을 진행 할 예정입니다.
삽입 형태로 시공을 진행하더라도 기존 창틀은 몰딩 마감을 통하여 깔끔하게 마감이 되기에 눈에 보이는 부분은 새로 설치한 샷시만 보이게 되겠죠?
보통 주방 씽크창의 경우 기존 타일 마감 부분이 있어 현장 확인 후 철거가 어려울 시 기존 창틀에 삽입 형태로 많이 시공하고 있습니다.
디용도실 구간 역시 전면 베란다와 동일하게 뉴프라임140 창호로 시공을 진행
확장방의 경우 안방과는 달리 발코니 확장형 이중창인 프라임이중창242 창호로 시공을 진행하며 프라임이중창242 창호의 경우 와이드빌이중창230 창호 대비 샷시 레일이 넓고 창틀이 높아 외풍 및 소음 차단, 그리고 단열 효과에 있어 더욱 우수하기에 아래와 같이 창문을 열면 바로 외부와 접하는 구간은 항상 프라임이중창242 창호로 시공을 진행하고 있습니다.
거실에서 베란다로 나가는 출입문은 기존 나무 문턱까지 모두 철거한 다음 공틀일체형225 창호로 시공을 진행, 공틀일체형225 창호의 경우 나무 문턱과 샷시 레일이 일체형으로 되어 있는 제품이기에 깔끔하게 마감이 가능하며 나무 문턱이 아닌 하이샷시로 제작된 문턱이기에 까지거나 혹은 손상될 염려가 없는 제품입니다.

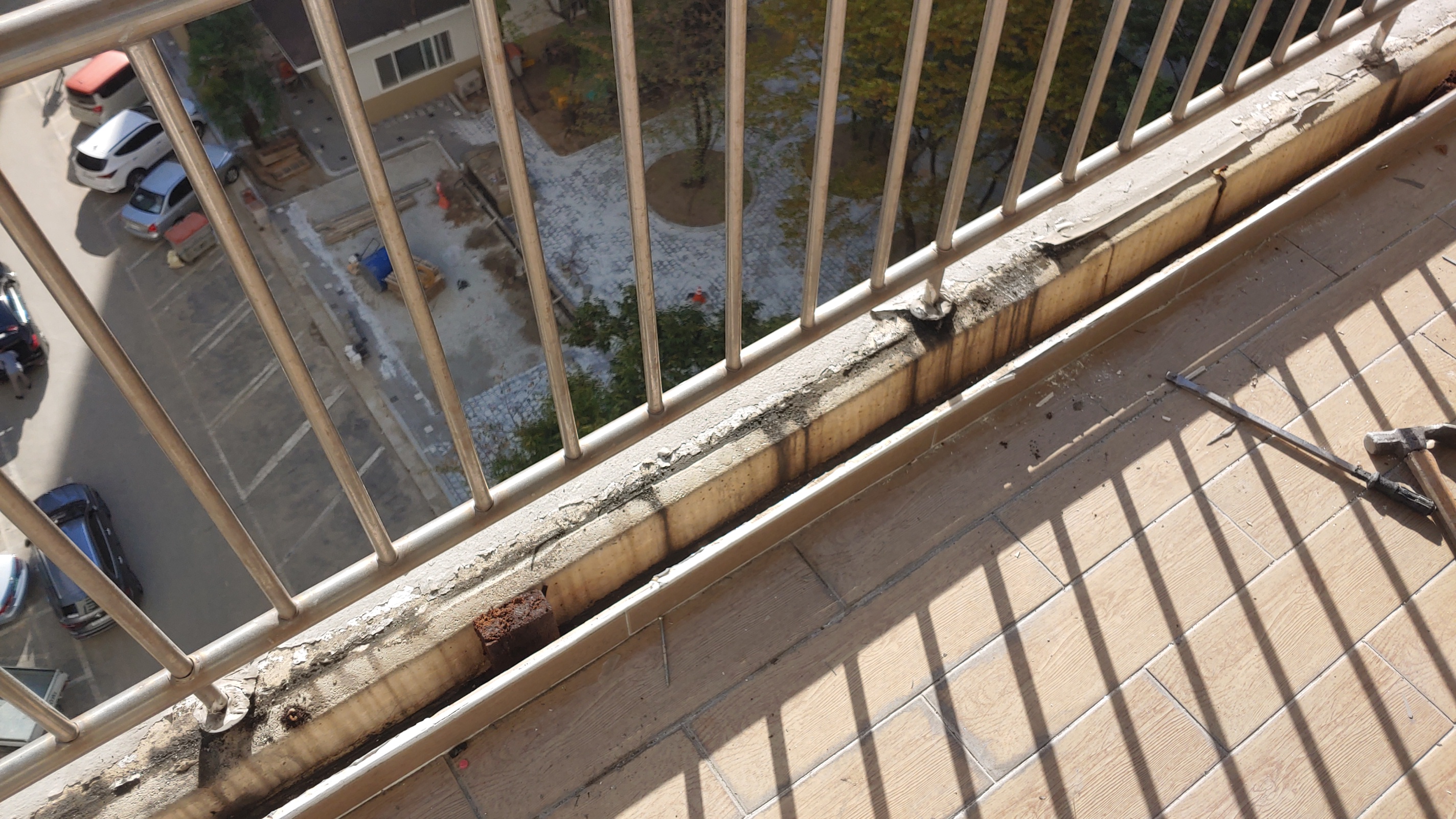

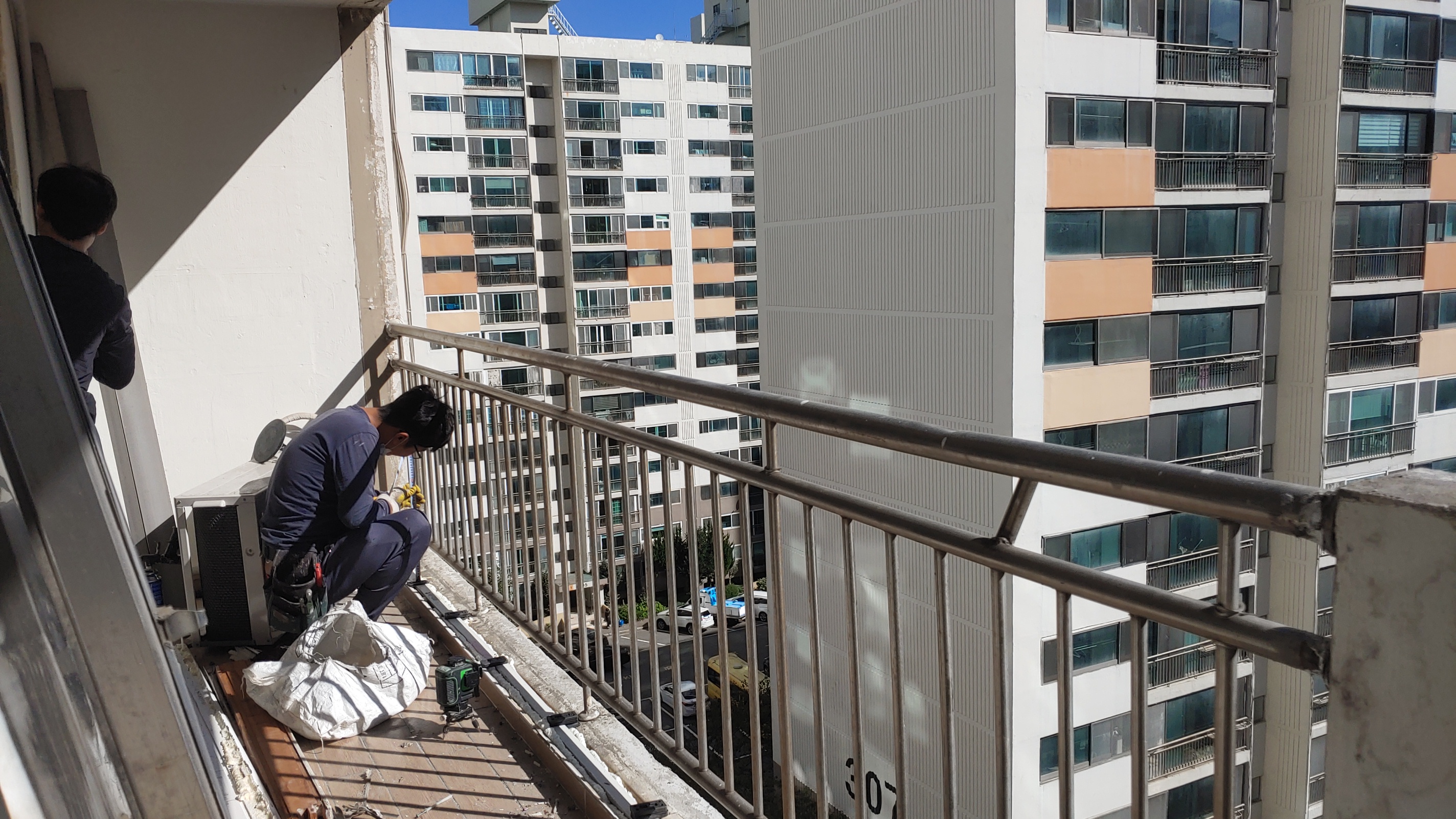

전면 베란다 샷시를 철거한 다음 확인해보면 아래 사진과 같이 벽체와 타일 마감 부분이 빈공간으로 되어 있는 모습을 확인할 수 있는데요.
이런 부분은 그냥 이대로 둔채 샷시 시공하는게 아니라 틈새를 메워준 다음 샷시 시공을 진행해야 추후 문제가 발생하지 않겠죠?
아래 사진에서 확인할 수 있듯이 틈새를 하이샷시 파이프와 우레탄폼으로 꼼꼼하게 메워준 다음 샷시 시공 전 구간 구간 콘크리트 벽체의 수평을 확인하면서 플라스틱 고임목을 이용하여 높낮이를 확인, 구축 아파트의 경우 신축 아파트와는 달리 콘크리트 벽체의 수평이 조금씩 상이하기에 이렇게 수평을 확인한 다음 샷시 시공을 진행해야 좀 더 정확하게 설치가 가능합니다.

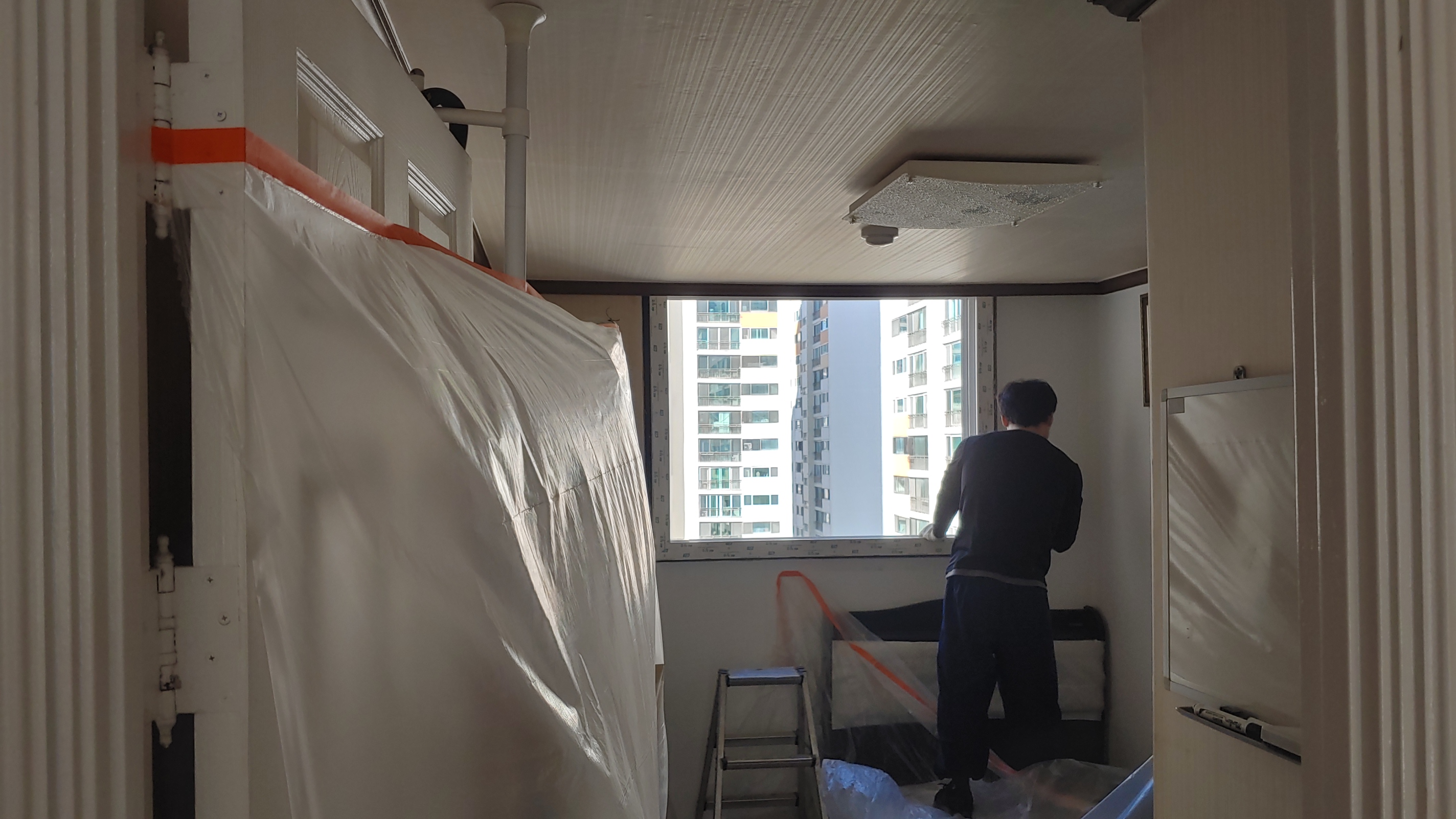

기존 창틀에 삽입 형태로 시공을 진행하는 주방 씽크창은 공틀일체형225 창호로 창틀 시공을 진행

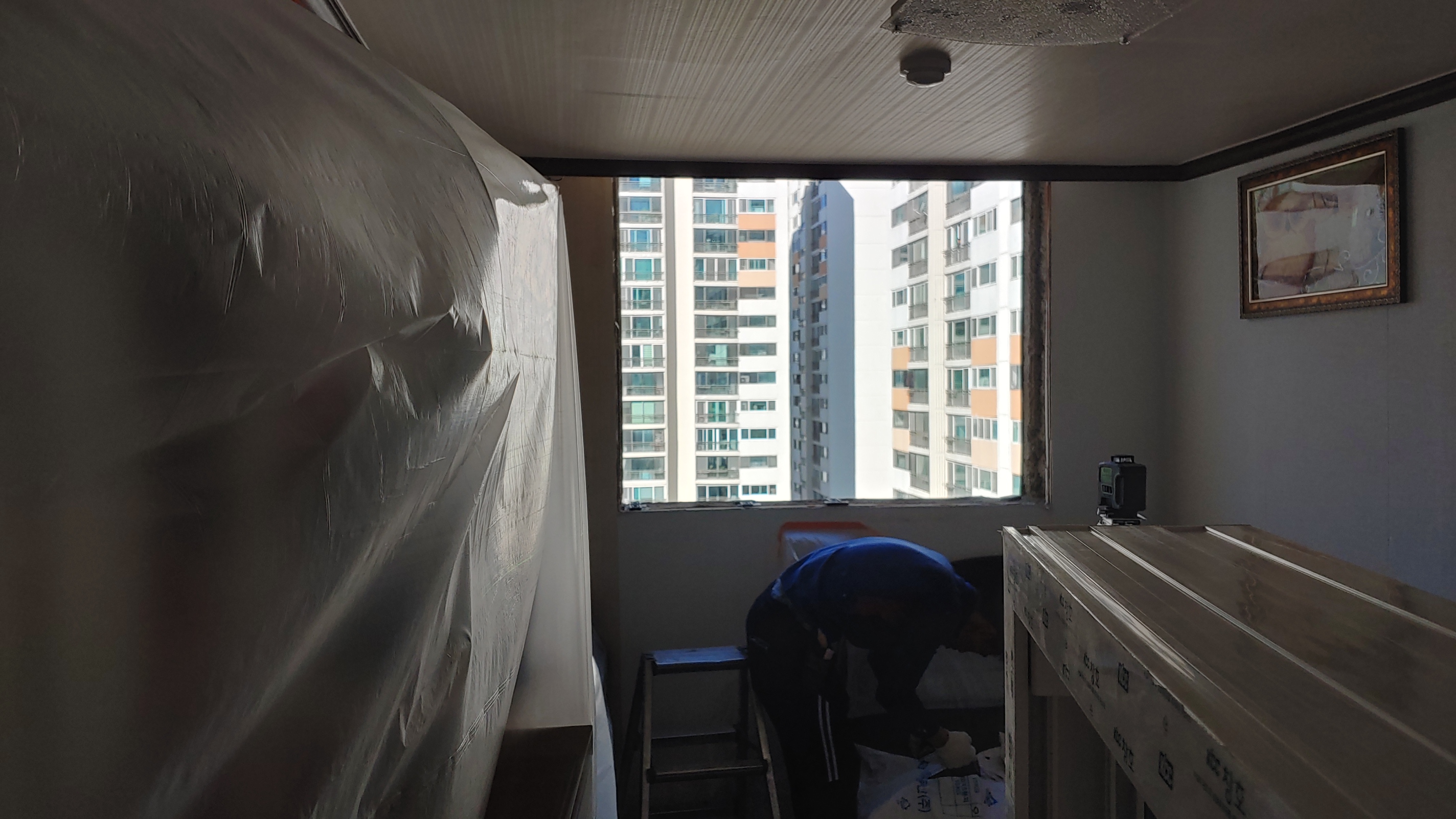

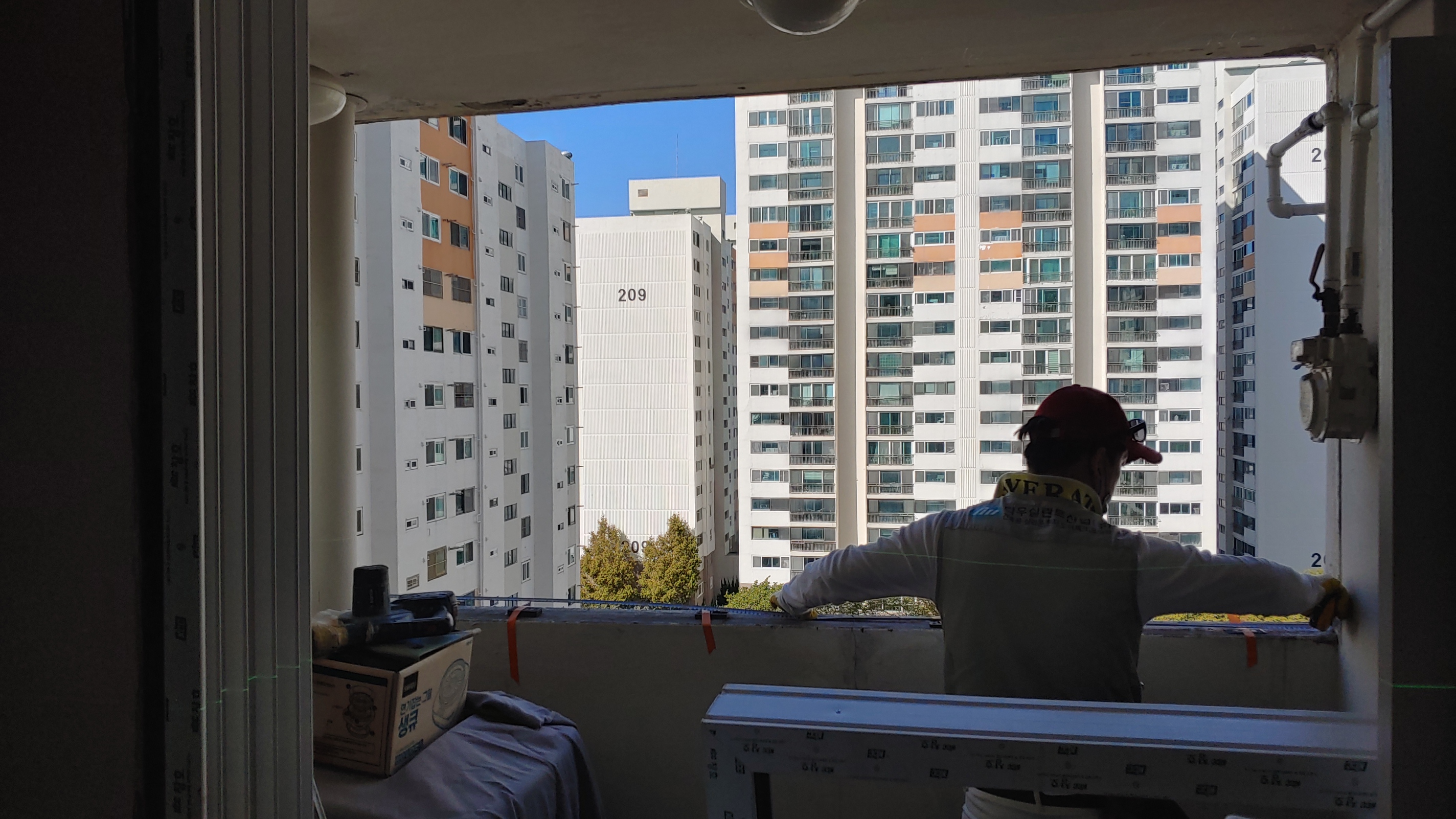

확장방 구간 창틀 시공 전 콘크리트 벽체의 수평을 확인하면서 플라스틱 고임목을 이용하여 높낮이를 조정한 다음
프라임이중창242 창틀로 시공을 진행합니다.
창틀 하부 수평을 확인한 다음 시공을 진행한다 하더라도 창틀의 수직 수평은 꼼꼼하게 확인하면서 창틀 고정을 진행해야겠죠?

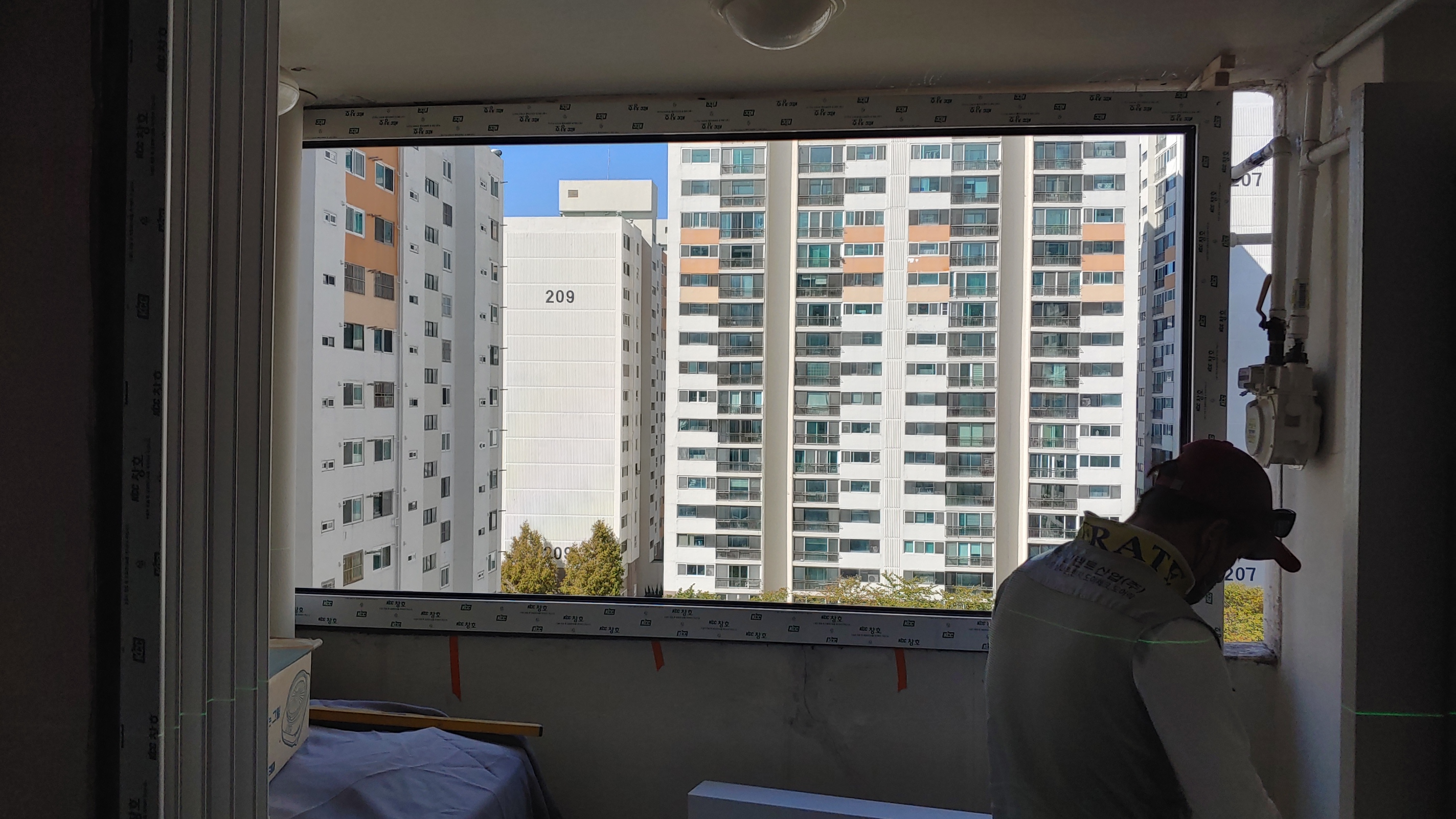

창틀 고정이 완료되면 내외부 틈새 우레탄폼으로 충진 작업을 완료

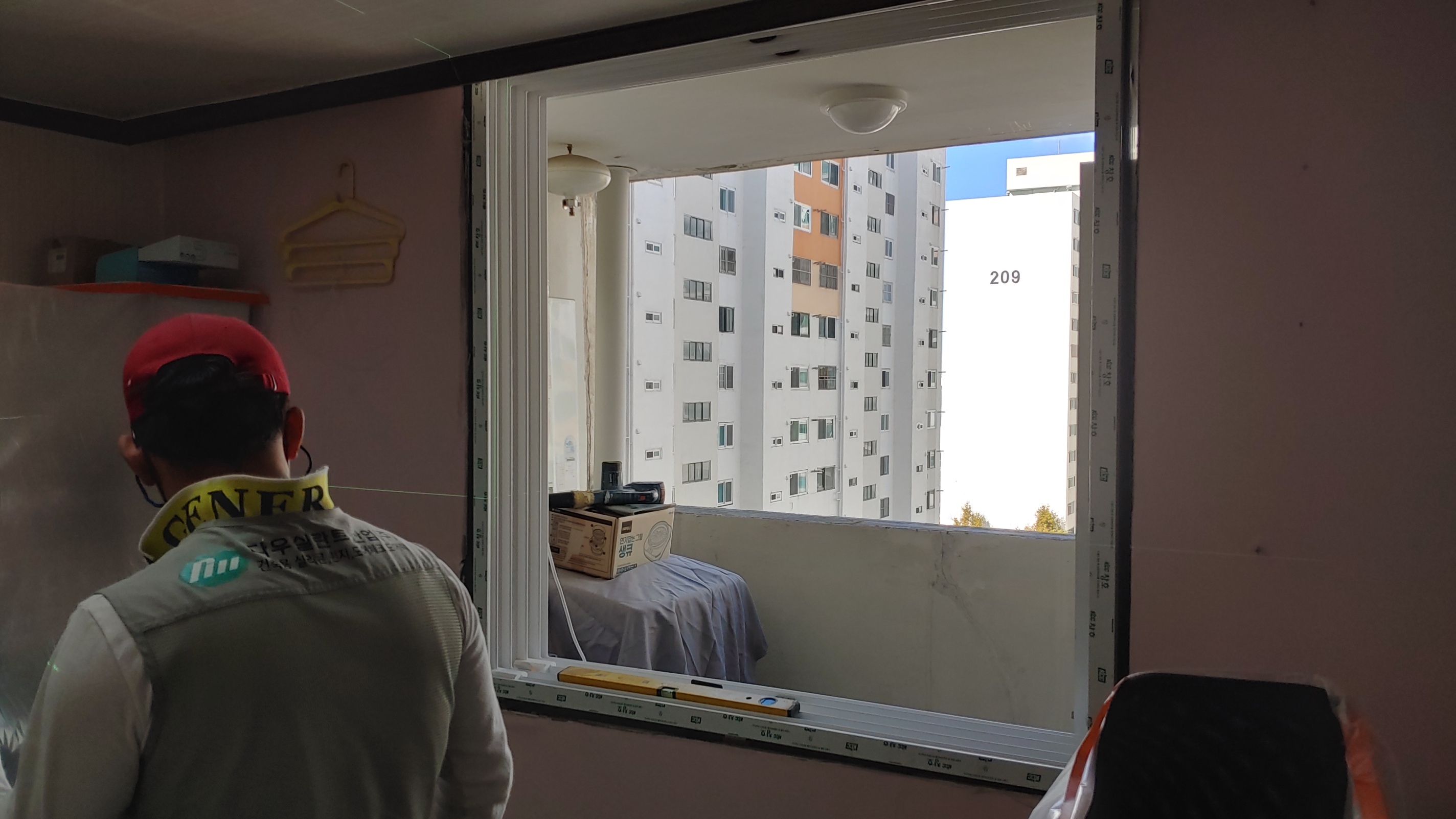

입구방 이중창은 안방과 동일하게 내부측 이중창이기에 와이드빌이중창230 창호로 시공을 진행, 확실히 확장방 이중창과는 달리 창틀이 조금 낮아보이죠?
최대한 오차 범위를 줄이면서 꼼꼼하게 수직 수평을 확인후 고정 작업을 진행하며
창틀 고정이 완료되면 내외부 틈새 우레탄폼을 충진합니다.

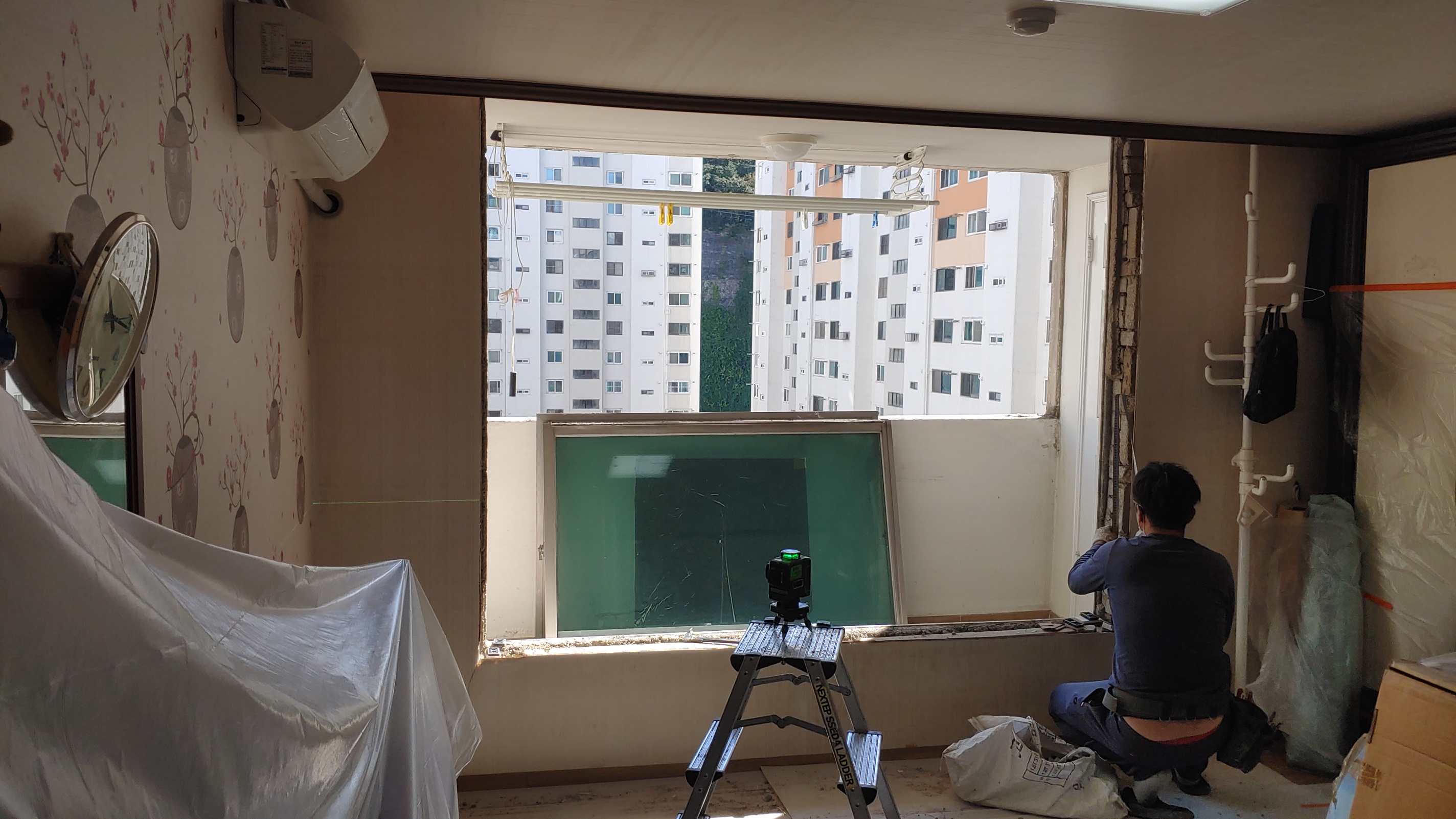

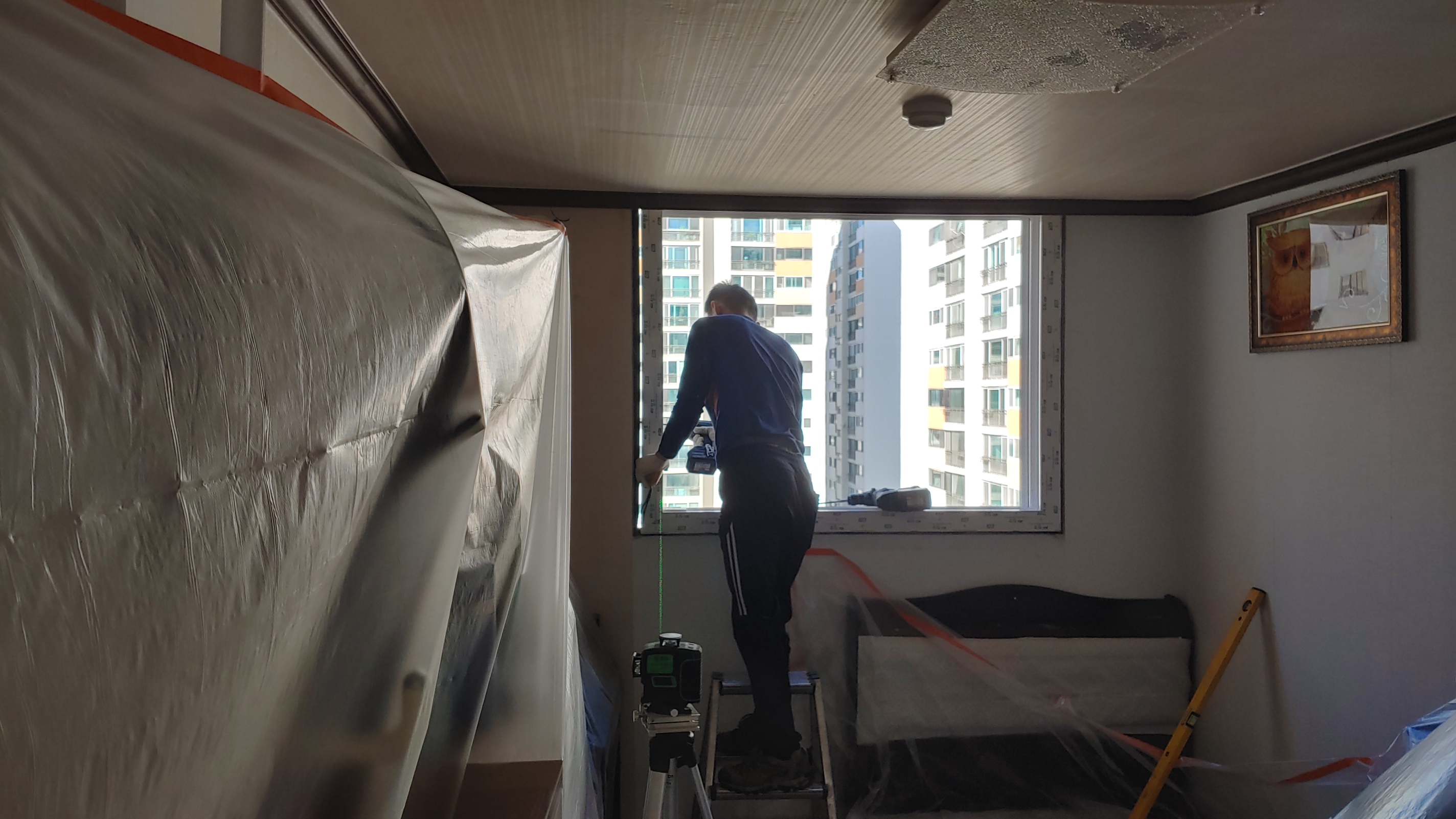

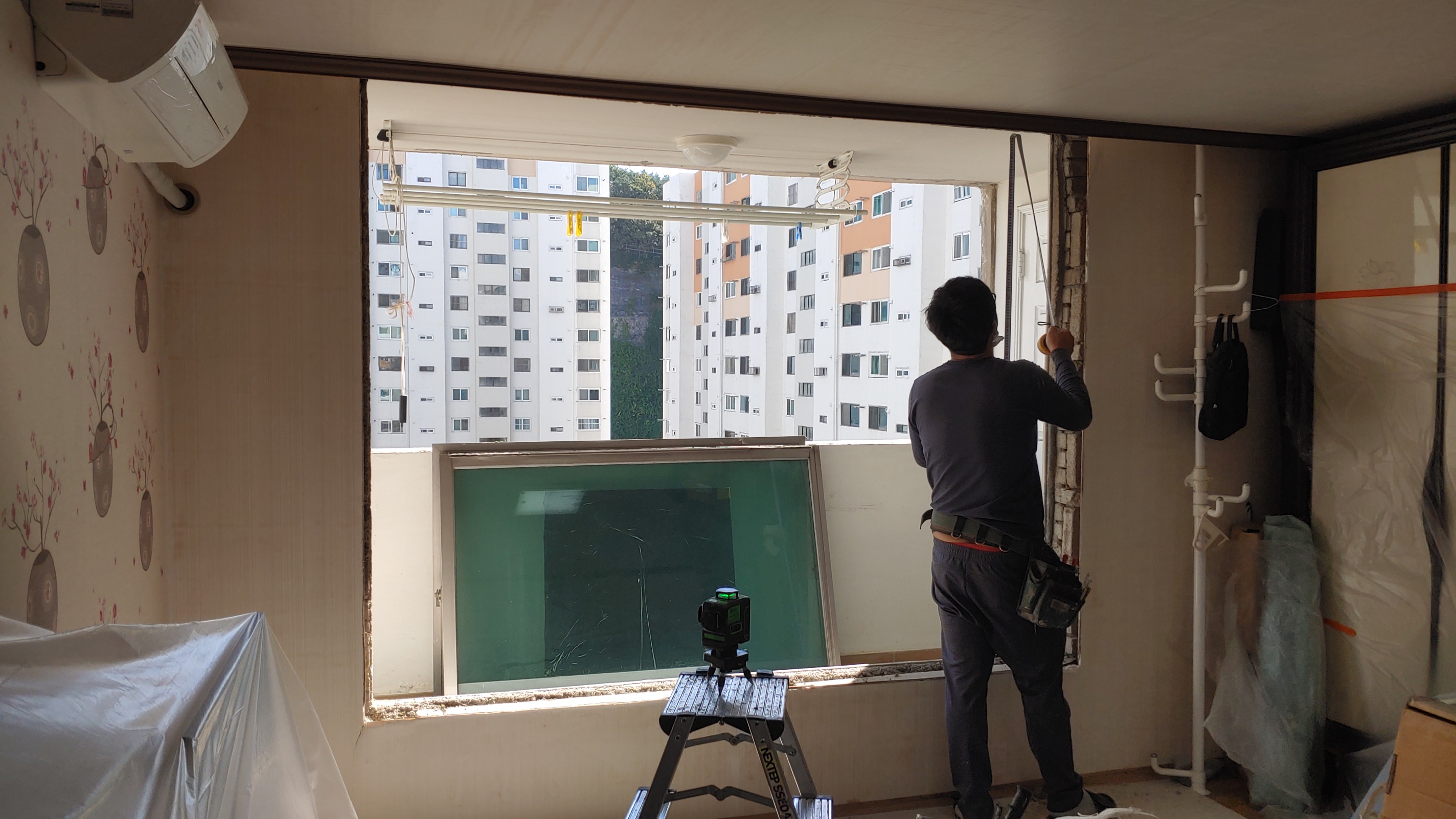

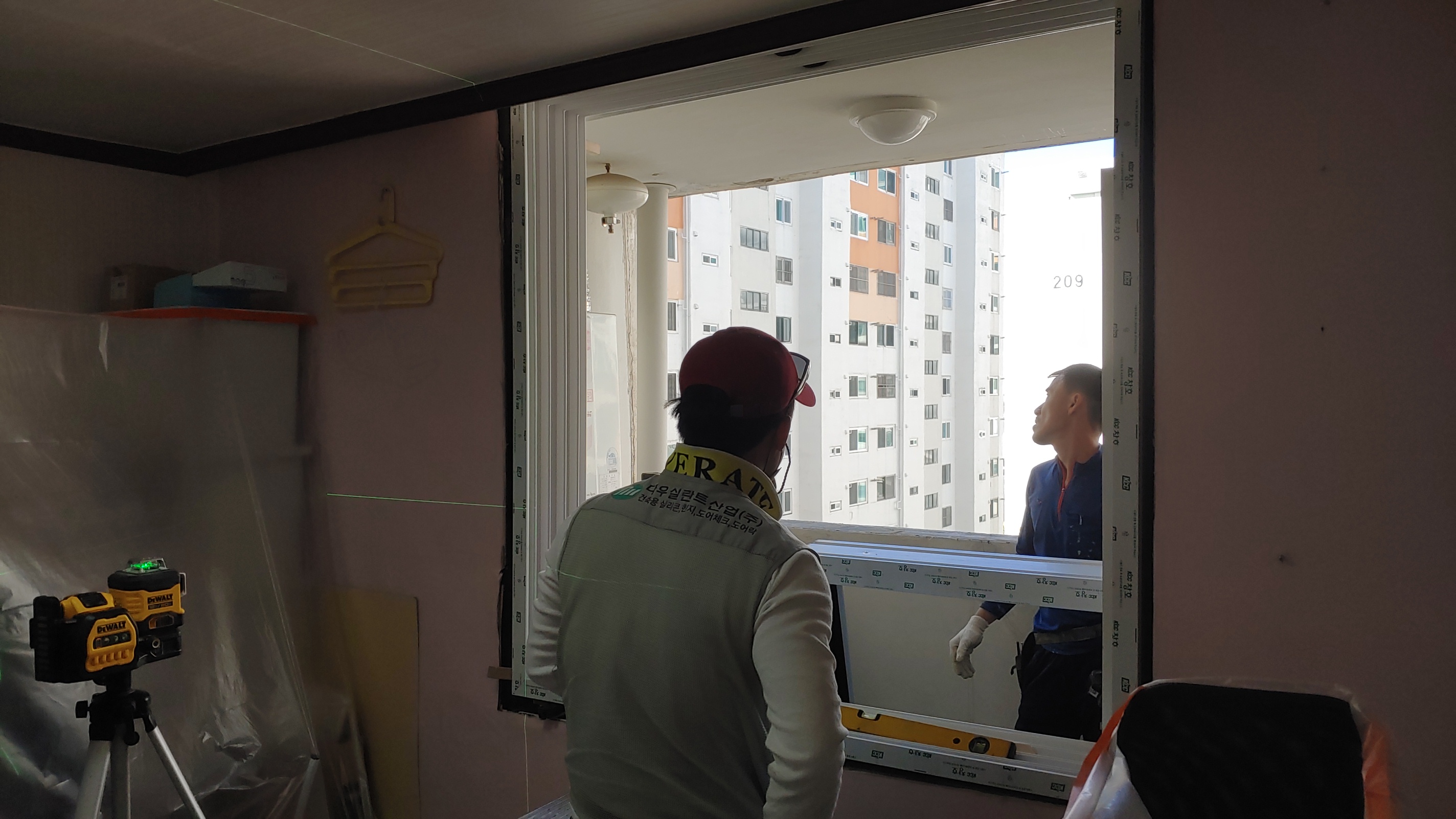

작은방과 동일하게 와이드빌이중창230 창호 시공을 위해 안방 역시 벽체의 수평을 확인 중에 있으며
플라스틱 고임목을 이용하여 높낮이를 맞춰준 다음
와이드빌이중창230 창호로 시공을 진행합니다.
창틀 고정 후 동일하게 우레탄폼을 이용하여 충진 작업을 진행하며 작업 과정을 계속 보면 알 수 있듯이 샷시 시공은 동일한 작업의 반복이라고 보면 되는데 무엇보다 중요한건 얼마나 꼼꼼하게 확인하면서 튼튼하게 설치하느냐가 중요하겠죠?
아무리 좋은 제품이라 하더라도 기본이 튼튼한 시공이 뒷받침 되지 않으면 제 역할을 다할 수 없기에 매번 확인에 확인을 거듭하면서 샷시 시공을 진행하고 있습니다.

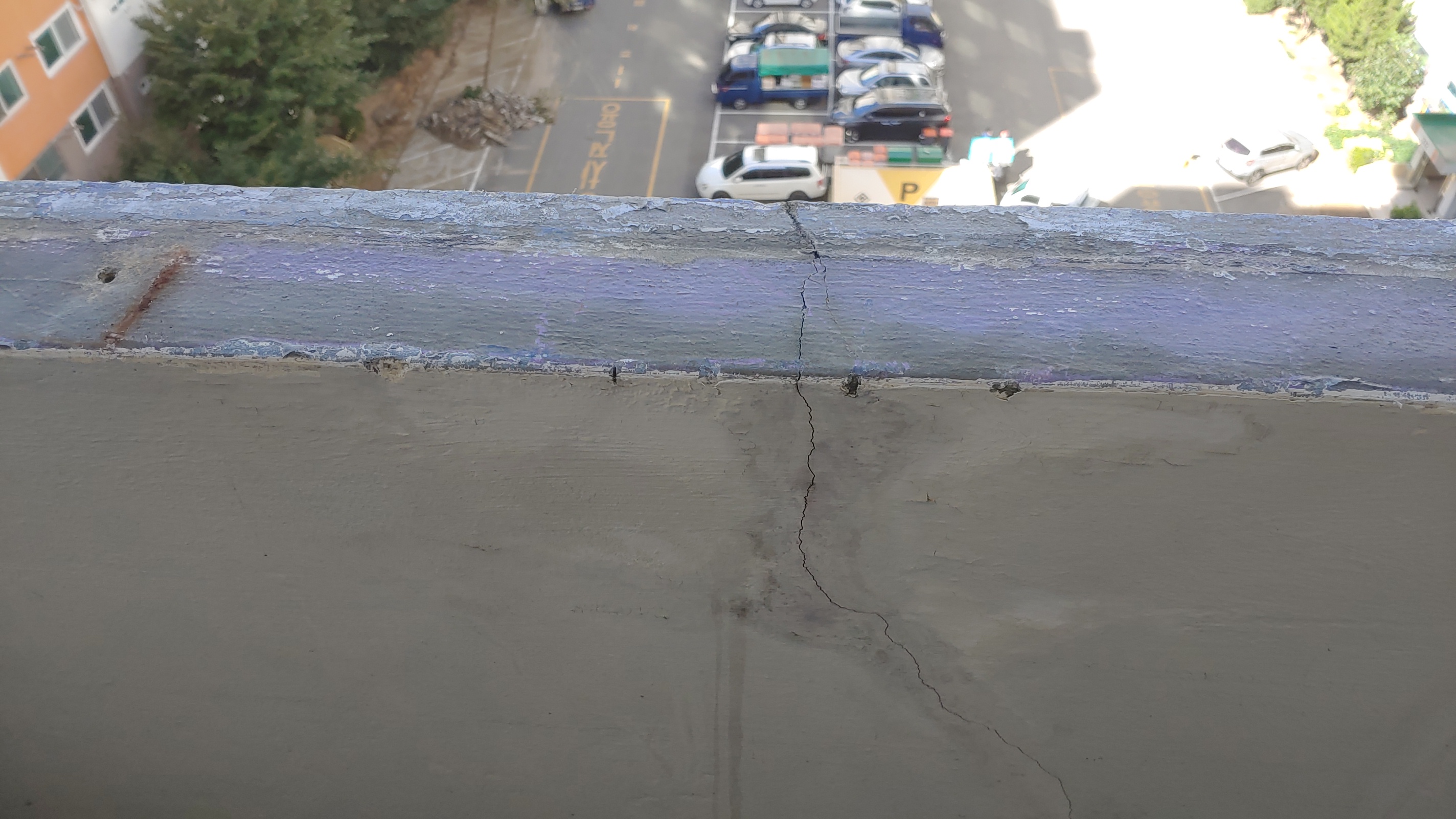

샷시 시공 전 기존 외벽을 살펴보면 아래와 같이 페인트가 손상된 부분은 외벽 크랙이 확인되는데요.
보통 외벽의 내부 페인트가 들뜨거나 손상된 부분은 외벽의 크랙으로 인하여 빗물이 유입되면서 페인트가 손상 된다고 보면 되는데요.
이런 부분은 샷시 교체 후 별도로 아파트 관리소에 문의하여 외벽 보수를 진행해야 누수 문제가 깔끔하게 해결이 가능합니다.
다용도실 구간 역시 샷시 시공 전 벽체의 수평을 조정

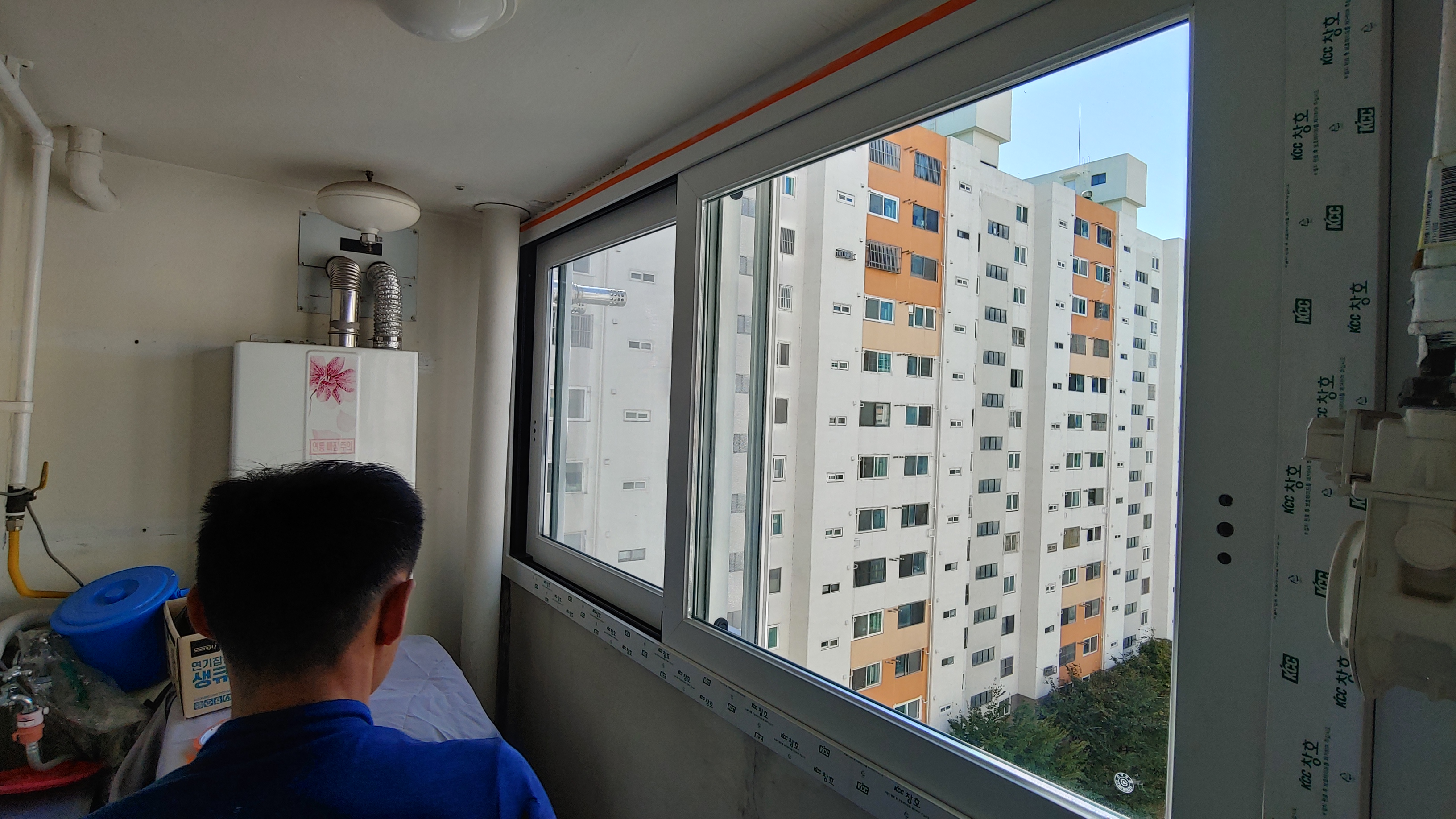

꼼꼼하게 수평을 확인한 다음 KCC뉴프라임140 창호로 시공을 진행합니다.
창틀 시공을 진행하면서 가스 배관은 비워두고 설치를 진행하는데요.
해당 구간은 하이샷시 파이프를 이용하여 별도로 마감 작업을 진행하기에 비워두고 창틀 시공을 진행 중에 있습니다.
안방 베란다 샷시 시공 전 수평을 확인
구간 구간 수평을 맞춰준 다음 뉴프라임140 창틀로 시공을 진행하며 뉴프라임140 창호의 경우 KCC창호에서 고급 사양에 속하는 제품으로 확장방에 설치한 프라임이중창242 창호와 더불어 국내1군 건설사에서 신축 아파트에 사용하는 제품과 동일한 제품으로 시공을 진행 중에 있습니다.
창틀 하부 수평을 확인한 다음 시공을 진행하더라도 창틀을 세워주면서 한번 더 창틀 레일의 수평을 구간 구간 확인하면서 조정이 필요한 부분은 조정하면서 고정을 진행하며
거실에서 베란다로 나가는 출입문 샷시는 무거운 창문을 자주 여닫으면서 출입하기에 창틀 하부 틈새 보강이 무엇보다 중요하겠죠?

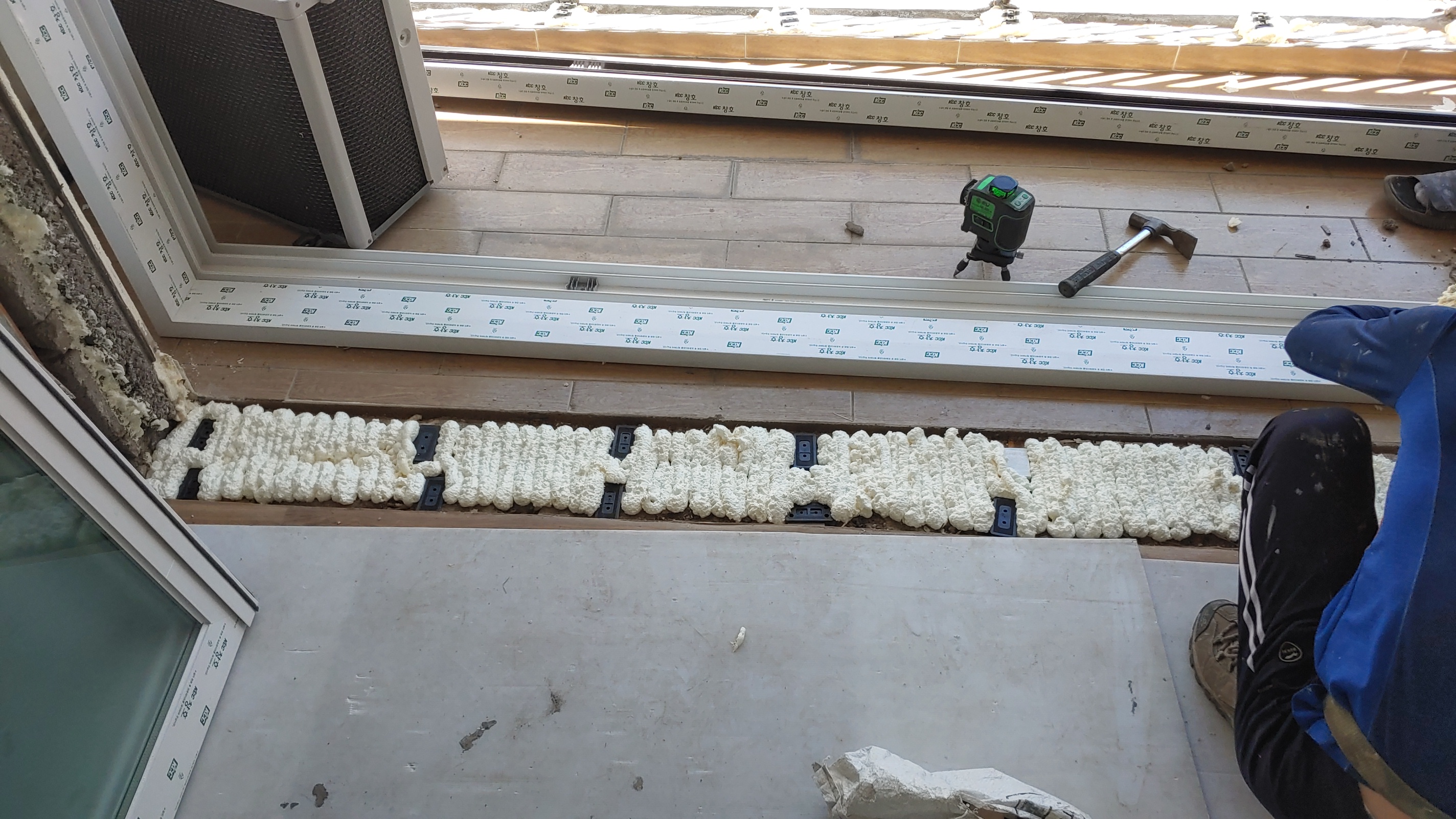

아래 사진에서 확인할 수 있듯이 플라스틱 고임목을 이용하여 높낮이를 조정한 다음 틈새에 우레탄폼으로 꼼꼼하게 충진하여 창틀 하부를 보강한 다음 샷시 시공을 진행하기에 샷시를 자주 여닫거나 혹은 창틀을 밟고 다녀도 창틀이 쳐지거나 내려앉는 문제는 최소화 할 수 있습니다.
보통 내부 출입문 샷시는 창틀이 쳐지거나 내려앉아 문이 뻑뻑해서 교체하는 경우가 많은데요.
이러한 형태로 시공을 진행하면 그냥 설치하는 것보다는 좀 더 오래 사용할 수 있습니다.

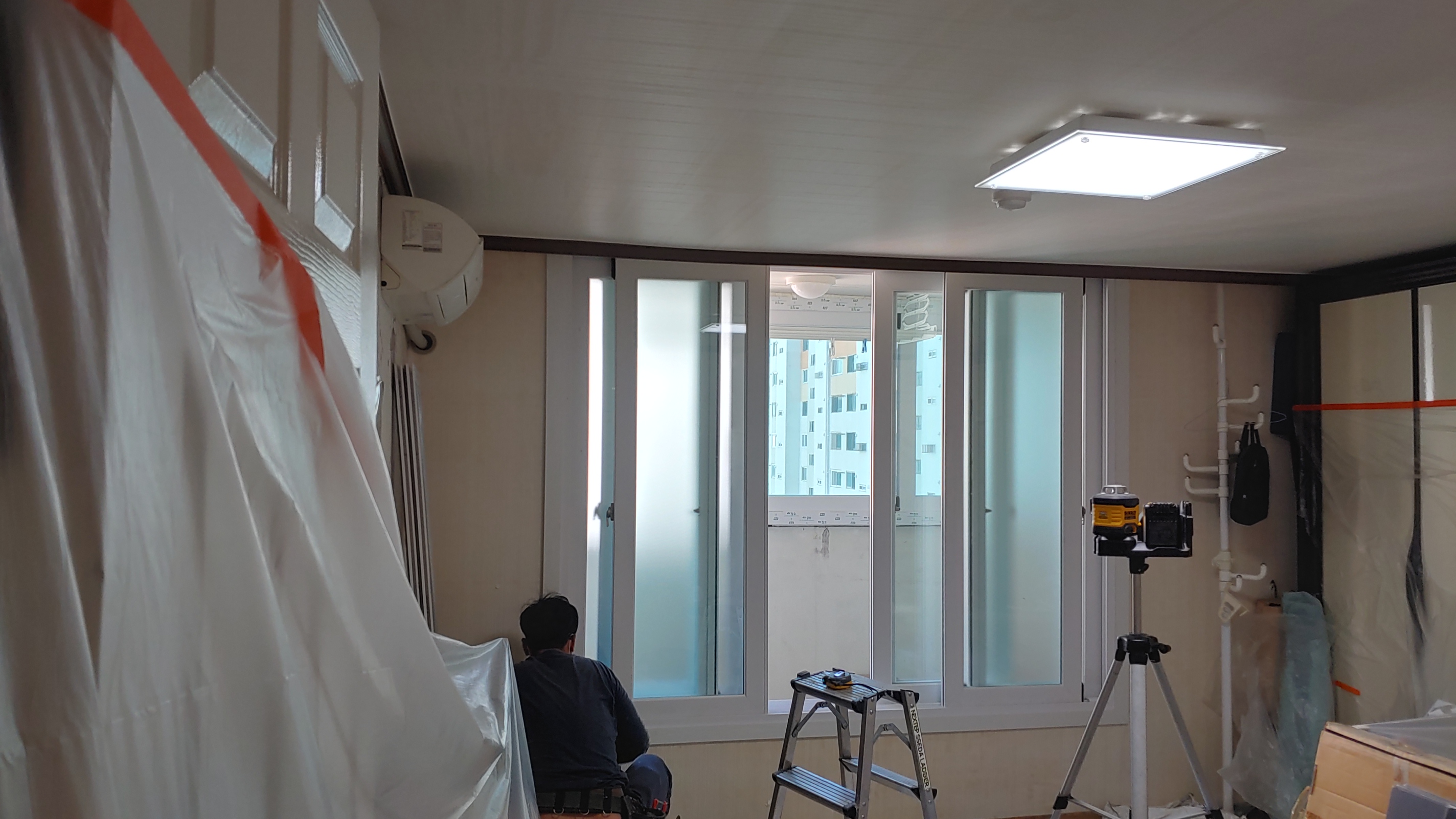

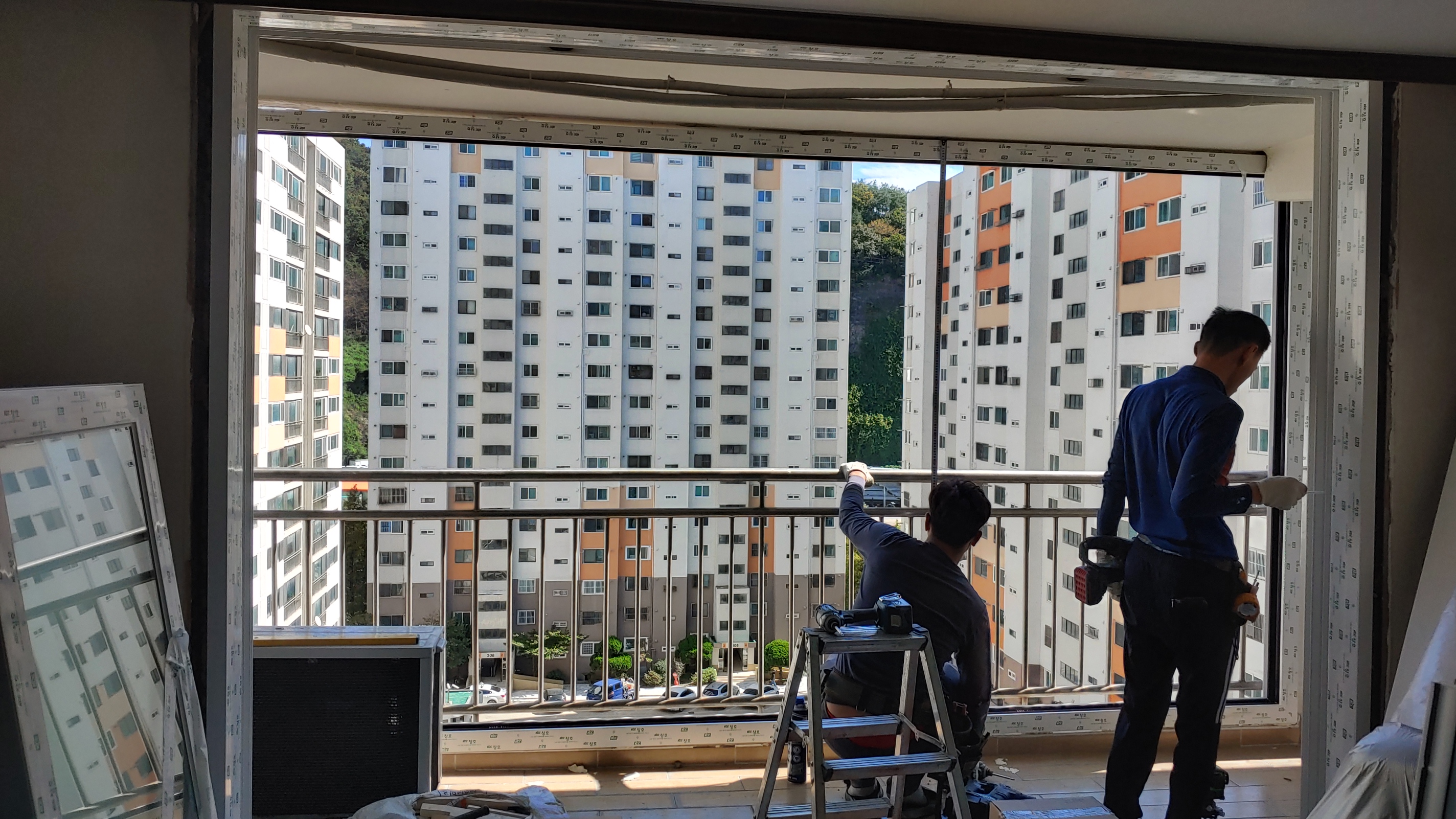

창틀 하부 수평을 확인한 다음 거실 분합문은 공틀일체형225 창호로 시공을 진행하며 베란다 구간은 뉴프라임140 창호로 시공을 진행

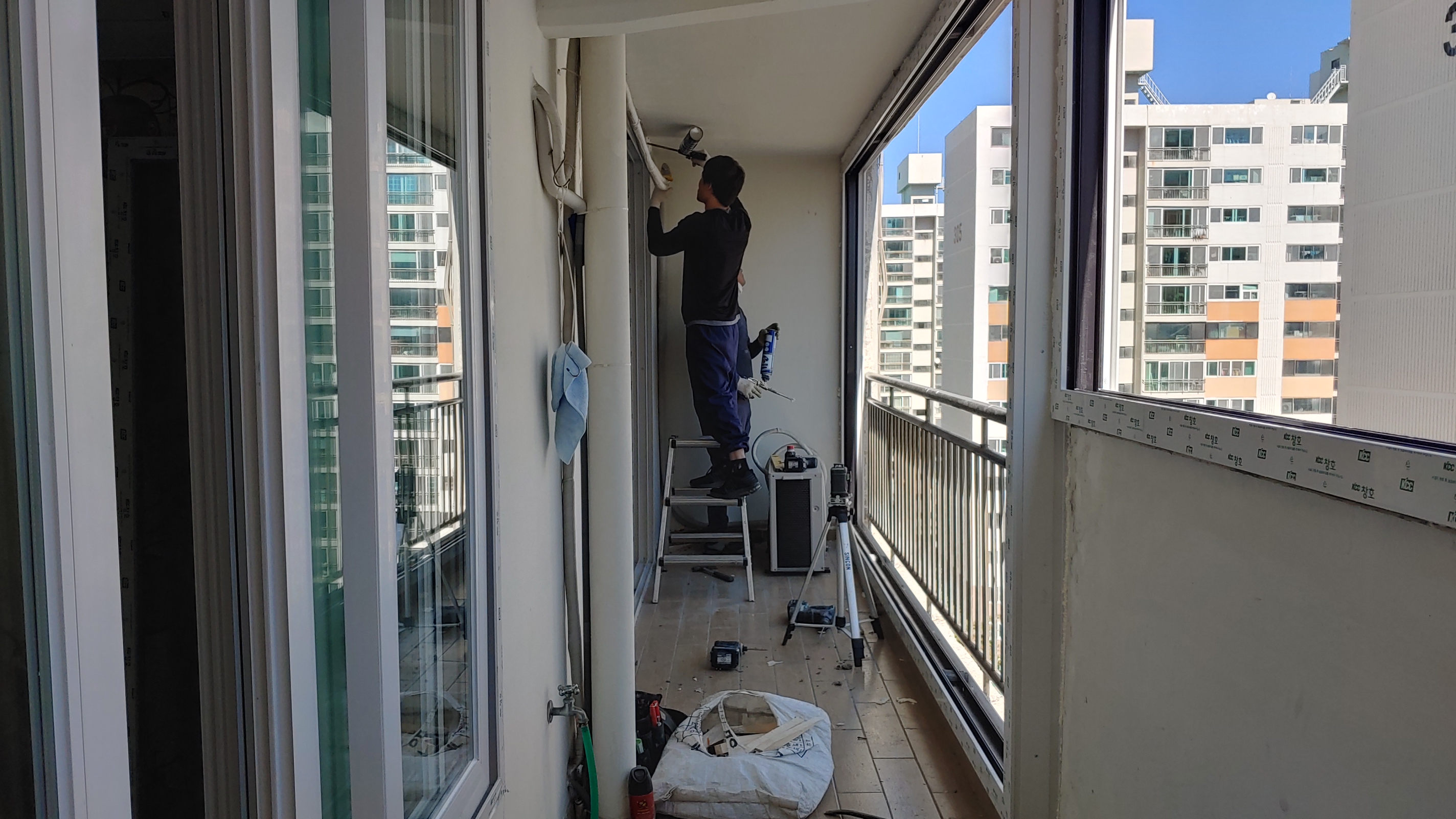

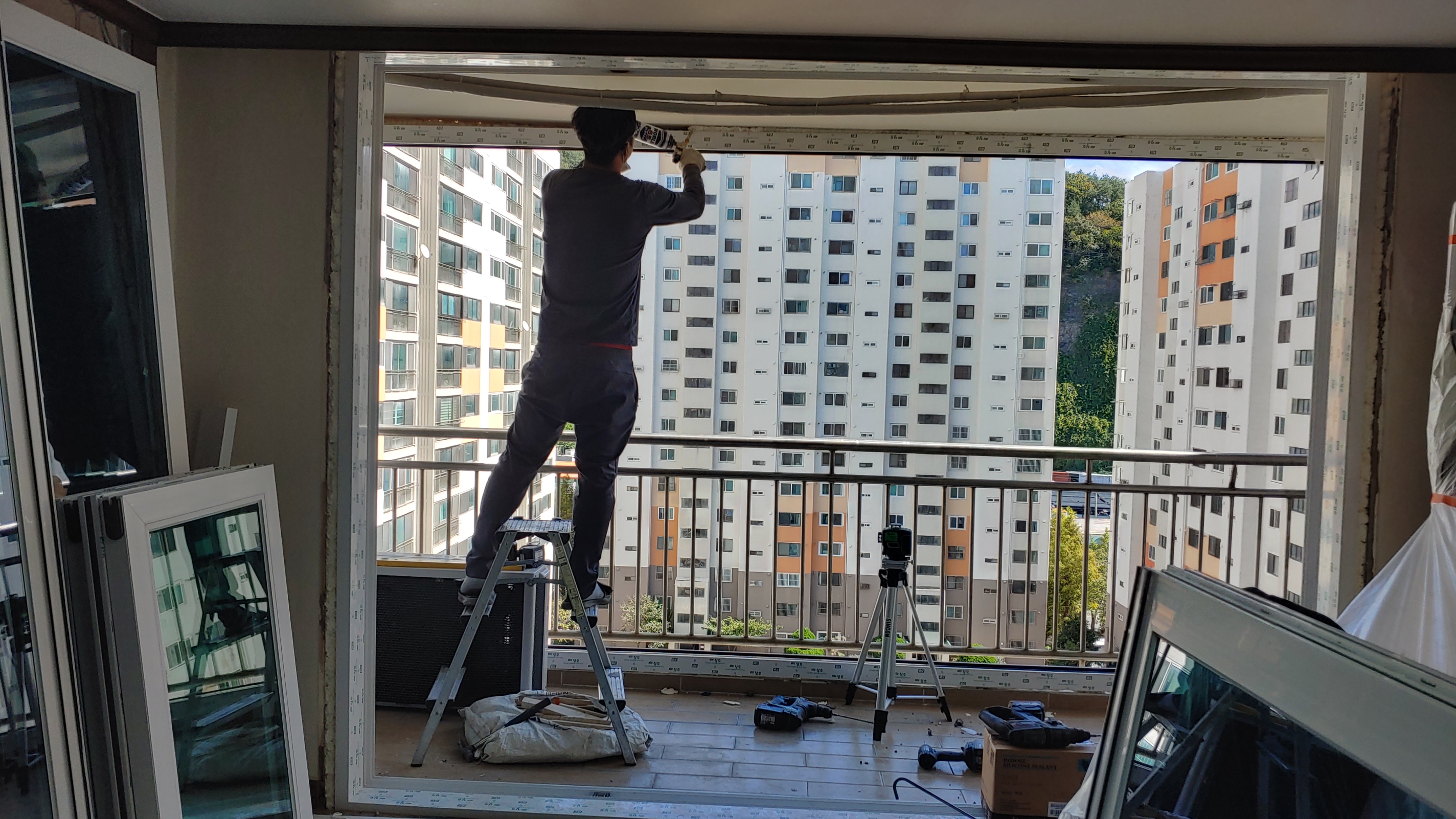

수직 수평을 확인하면서 창틀 고정을 진행하며 창틀의 상부 레일의 경우 줄자와 레이저 수평계를 이용하여 눈금으로 수평을 확인하면서 창틀 고정을 진행하기에 좀 더 정확하게 수평을 확인할 수 있겠죠?
창틀의 경우 칼블럭을 이용하여 고정하기에 칼블럭이 설치되는 깊이에 따라 창틀 레일 수평이 틀려지며 이렇게 확인하면서 고정하면 좀 더 정확하게 설치가 가능합니다.

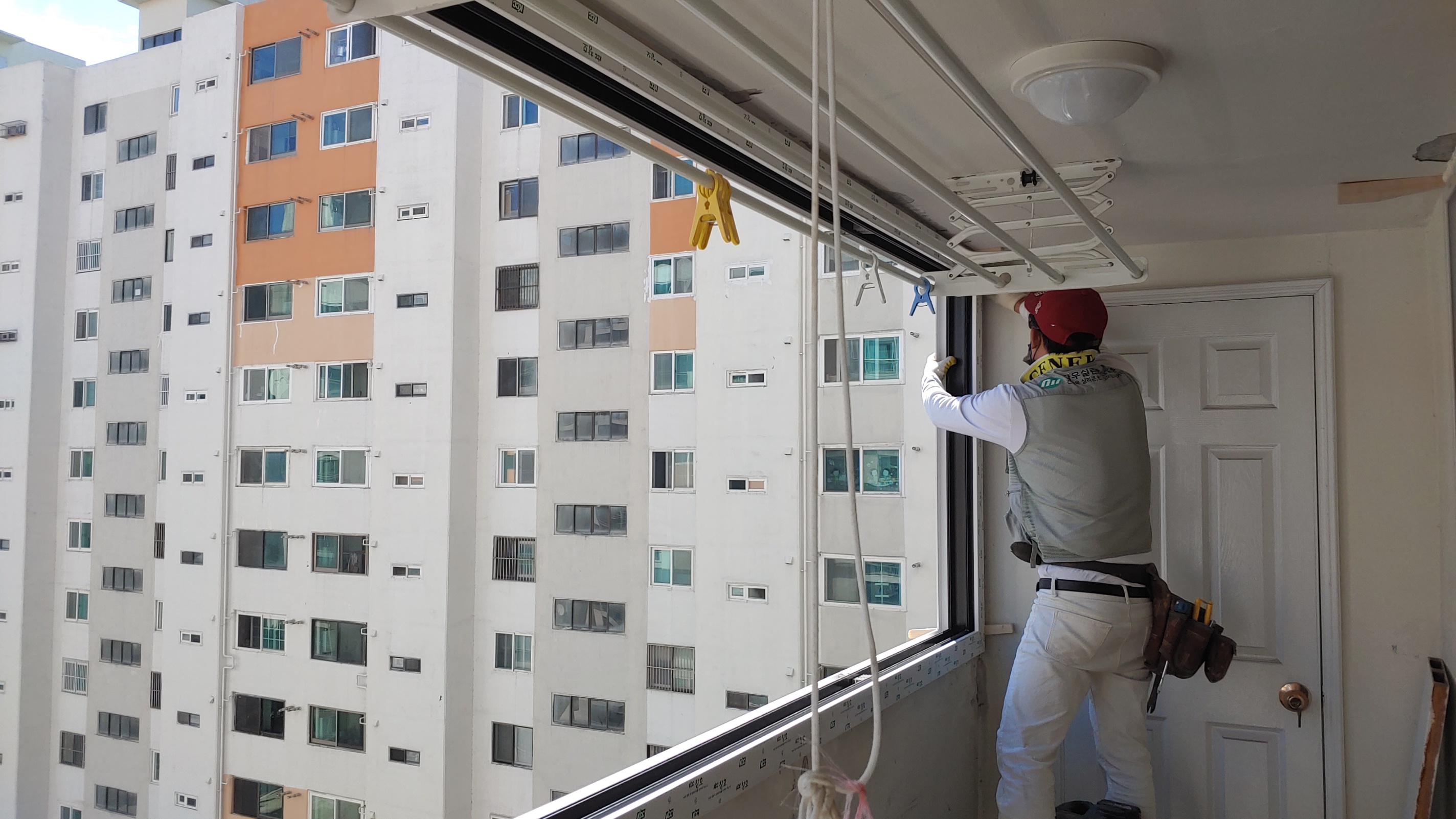

전면 베란다 역시 동일하게 상부 레일의 수평을 확인하면서 고정을 진행, 이러한 작업 형태만 봐도 결코 대충 시공하는 모습은 보이지 않습니다.
샷시는 누구나 시공할 수 있지만 얼마나 꼼꼼하게 설치하느냐는 누구나 할 수 없기에 항상 보이지 않는 부분일지라도 최선을 다해서 시공을 진행하고 있습니다.
구간 구간 확인하면서 창틀 고정을 진행
창틀 고정이 완료되면 내외부 틈새 우레탄폼을 충진하여 꼼꼼하게 틈새를 메워줍니다.

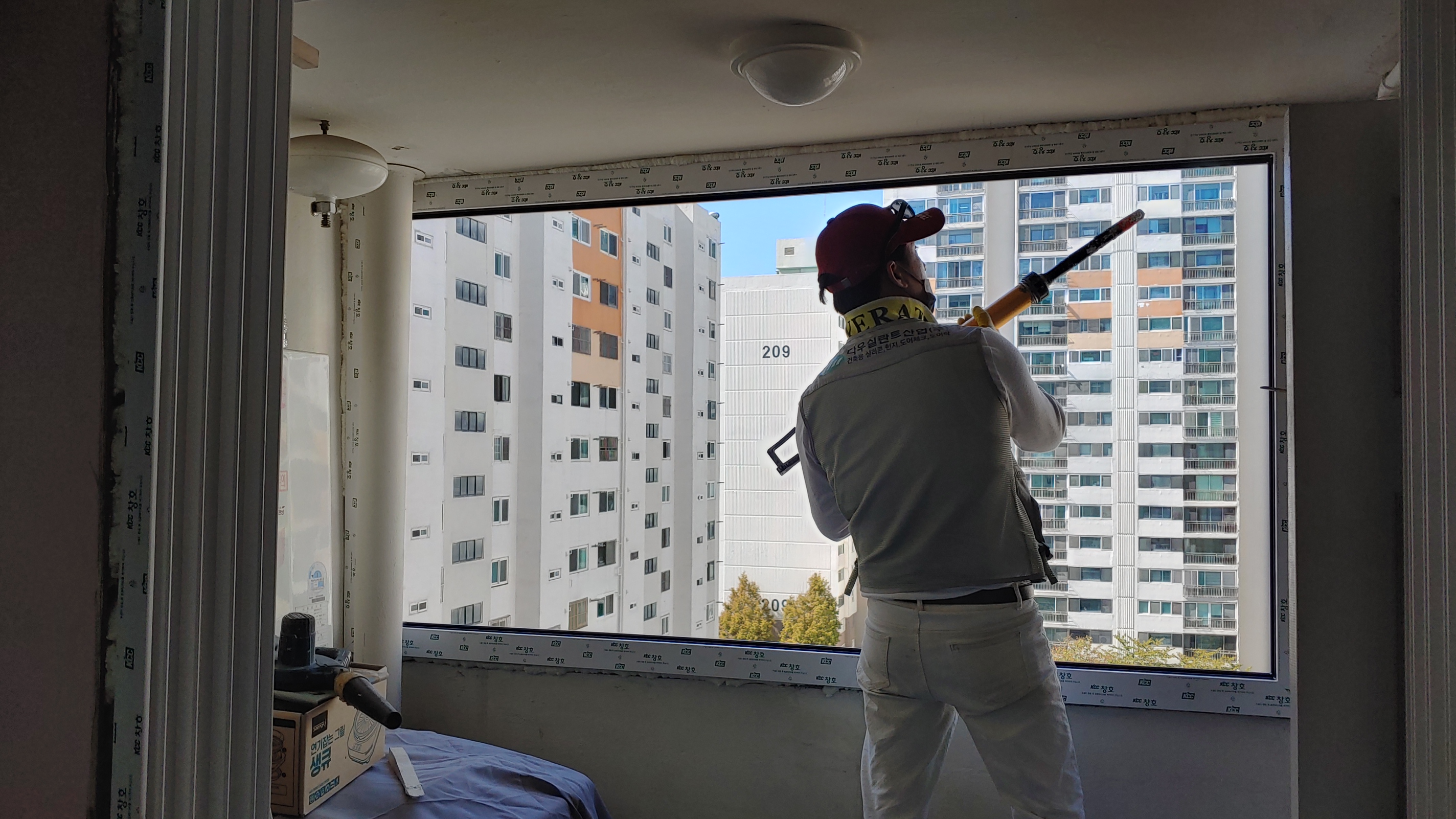

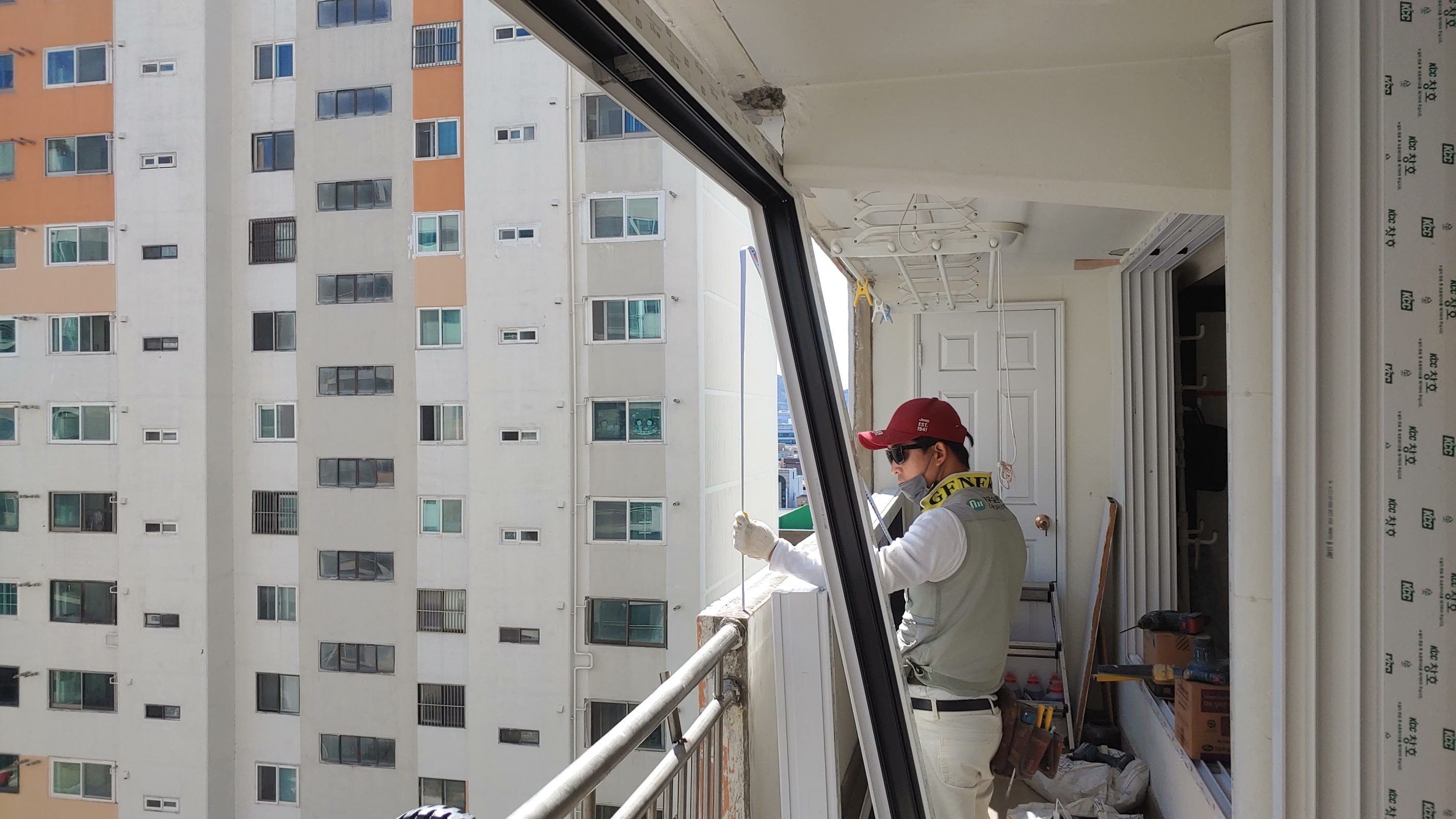

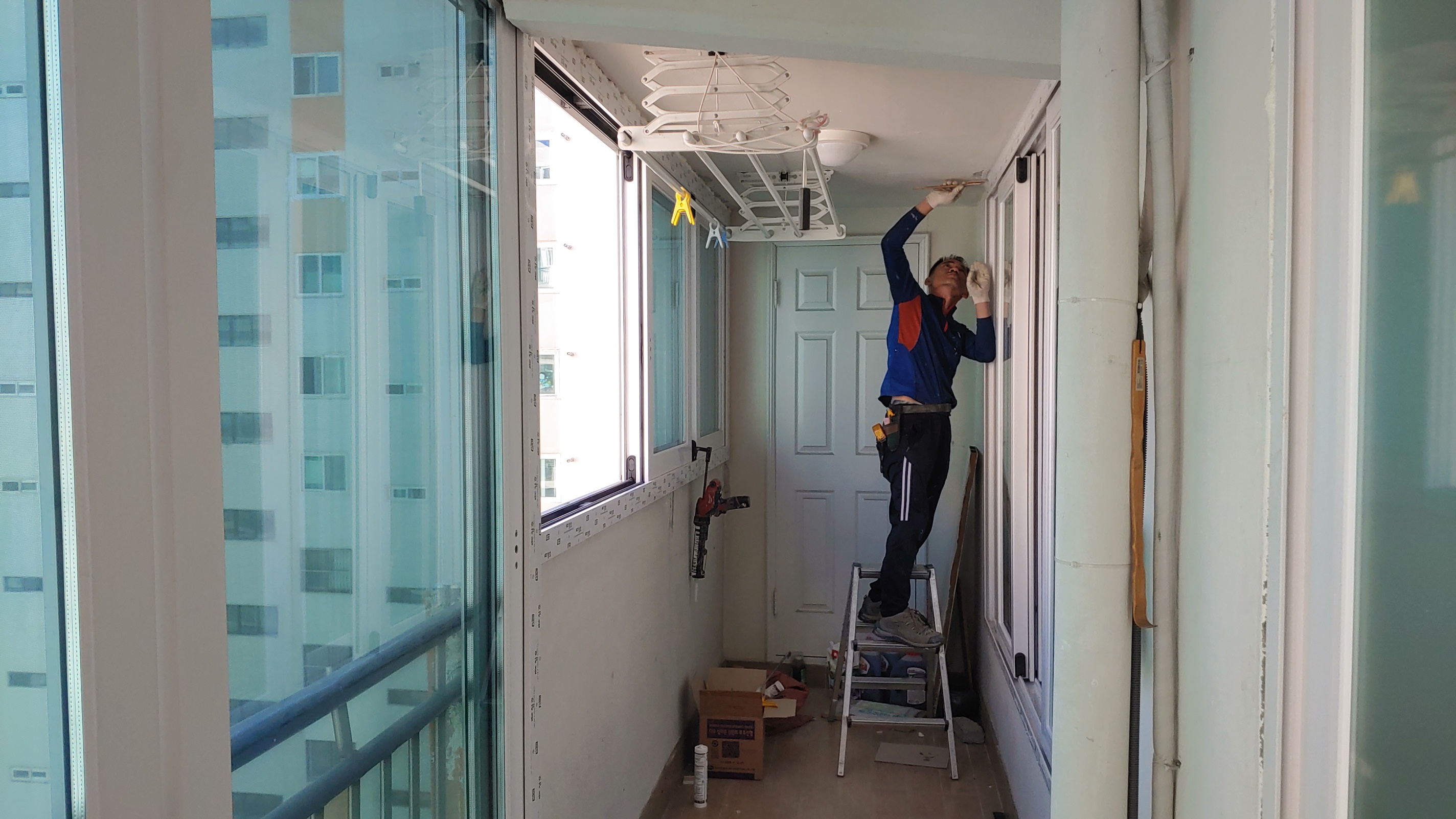

창틀 설치가 완료된 구간은 창호 주위 전용 실리콘을 이용하여 외부 실리콘 코킹 작업을 진행하며 외부 코킹의 경우 빗물 누수 문제로 바로 이어지기에 외벽 크랙 부분들을 꼼꼼히 확인하면서 코킹 작업을 진행
확장방 역시 외부 실리콘 코킹 작업을 진행하며

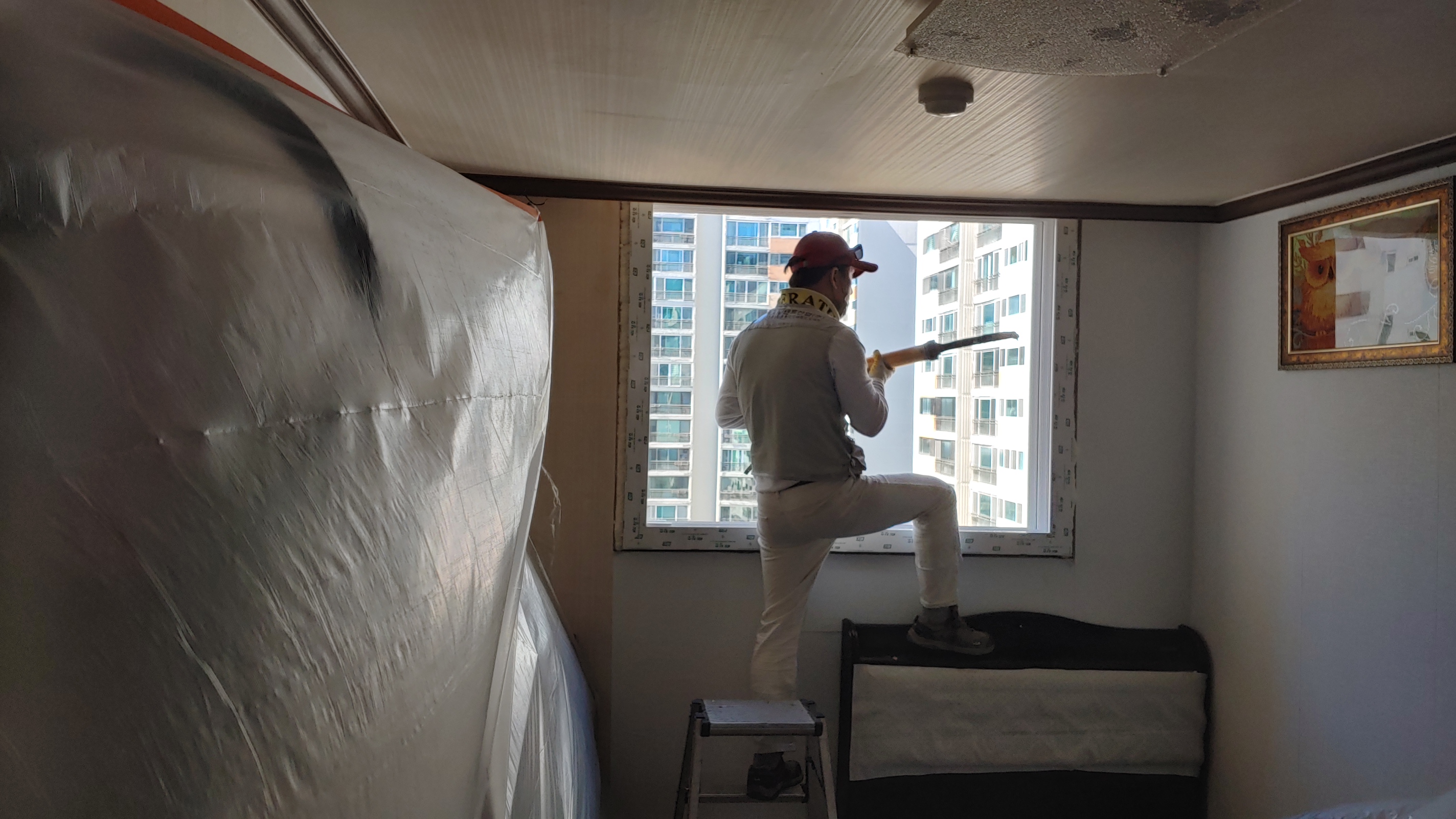

외부 실리콘 코킹 작업이 완료된 다용도실 구간은 24T로이유리가 적용된 창짝을 설치 후 내부 실리콘 코킹 작업을 진행하며 내부측 코킹은 마스킹 테이프를 부착하여 마감 라인이 깔끔하게 나오게끔 코킹 작업을 진행 중에 있습니다.
외부 실리콘 코킹 작업을 진행하는 동안 내부측 도배 마감이 되어 있는 구간은 문선 몰딩 마감 작업을 진행하며 이렇게 몰딩 마감을 진행하기에 벽지와 창틀의 이격 부분이 깔끔하게 마감이 됩니다.
항상 물어보는게 샷시 교체를 하면 도배는 어떻게 하나요? 인데요.
이렇게 몰딩으로 마감하기에 추가로 도배 마감을 하지 않아도 샷시 교체만으로도 깔끔하게 시공이 완료됩니다.
내부측 몰딩 마감을 진행하는 동안 외부 베란다 구간은 실리콘 마감 작업을 진행
이번 세대는 24T복층유리에 단열 효과를 좀 더 높이고자 로이유리가 적용되었다고 설명드렸는데요.

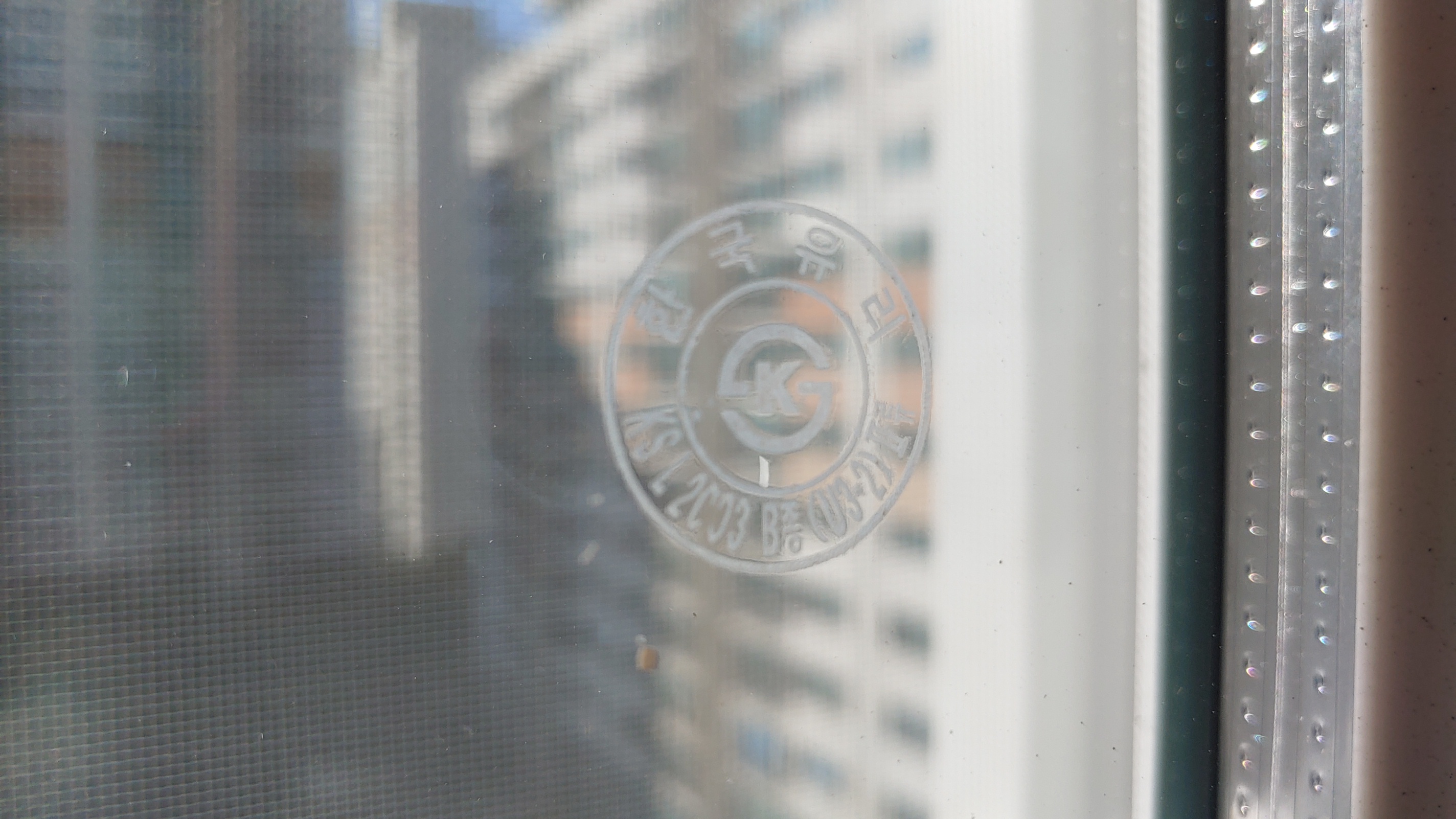

로이유리를 확인하는 방법은 유리에 인쇄된 라벨을 확인하면 알 수 있는데 아래 사진과 같이 유리에 B종 U3-2라고 표기 되어 있으면 로이유리고 A종 U2 라고 표기가 되어 있으면 일반 유리라고 보면 됩니다.
또한 로이유리는 제작한 회사에 따라 로고가 조금씩 다른데요.
B종 U3-2라고 표기가 되어 있지 않으면 Low-E 라고도 표기가 되어 있기에 로이유리의 적용 유무를 쉽게 확인할 수 있겠죠?

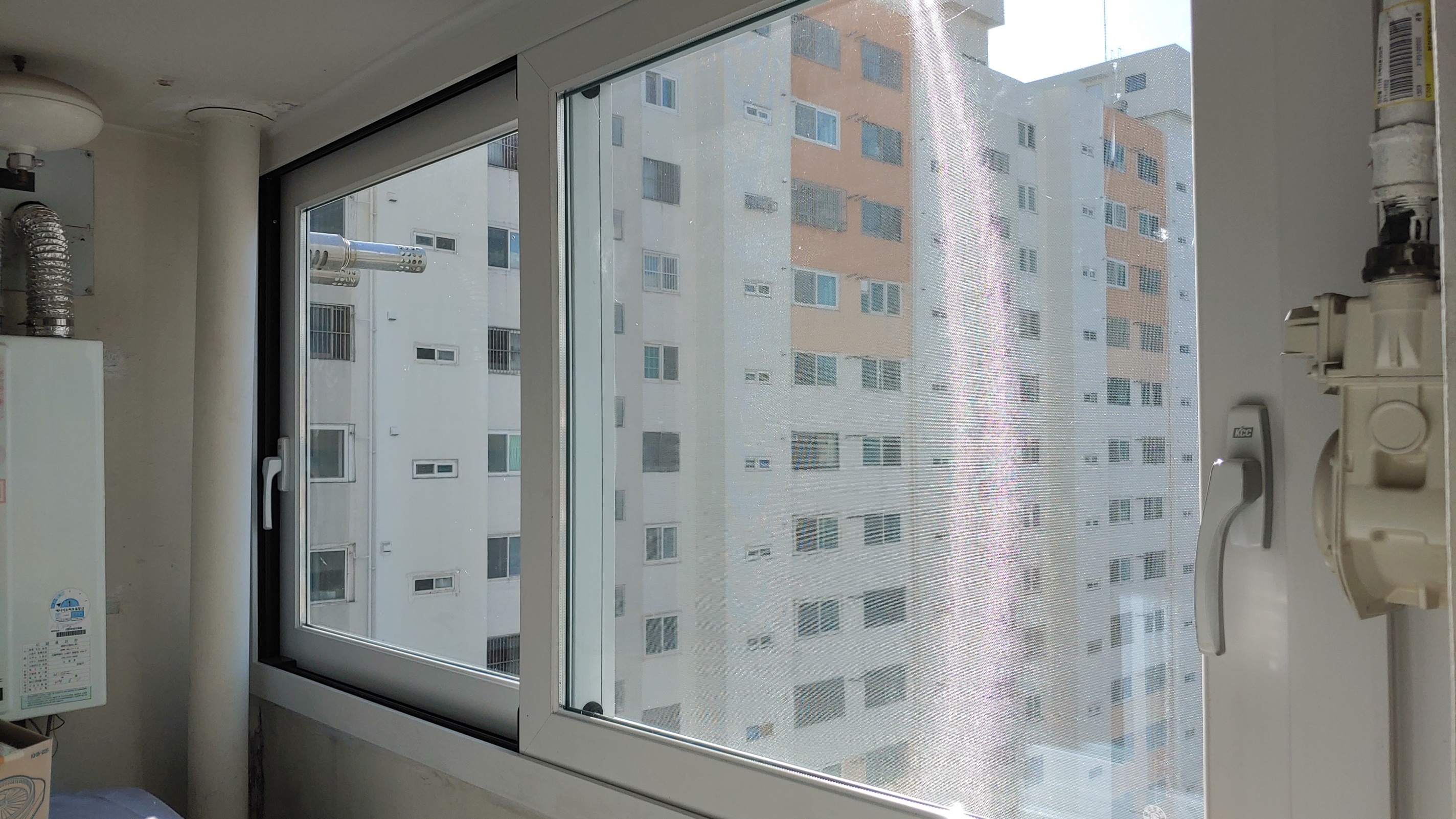

내외부 실리콘 코킹 작업 후 오토락 잠금장치 손잡이까지 모두 설치가 완료된 다용도실 베란다 샷시

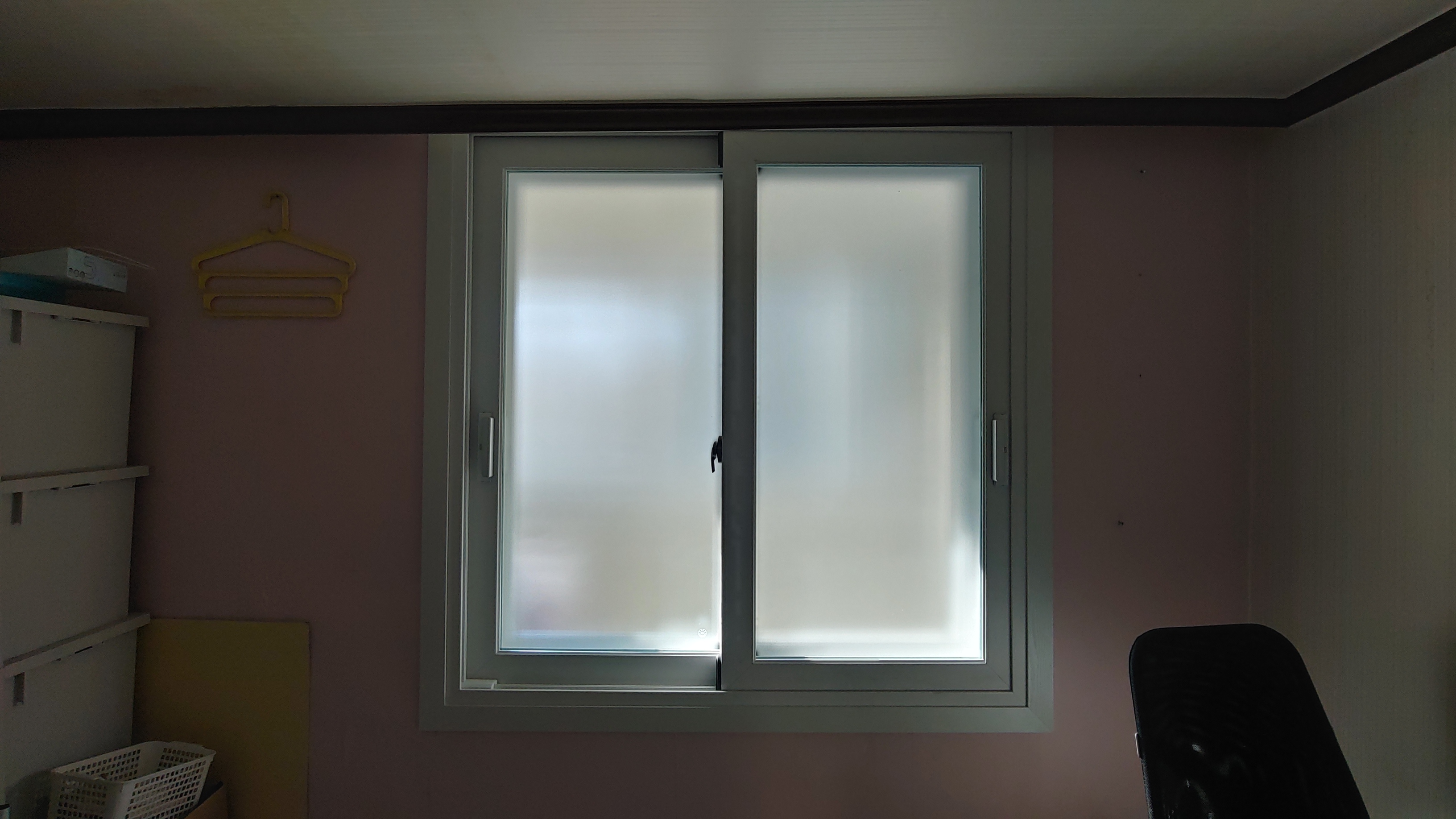

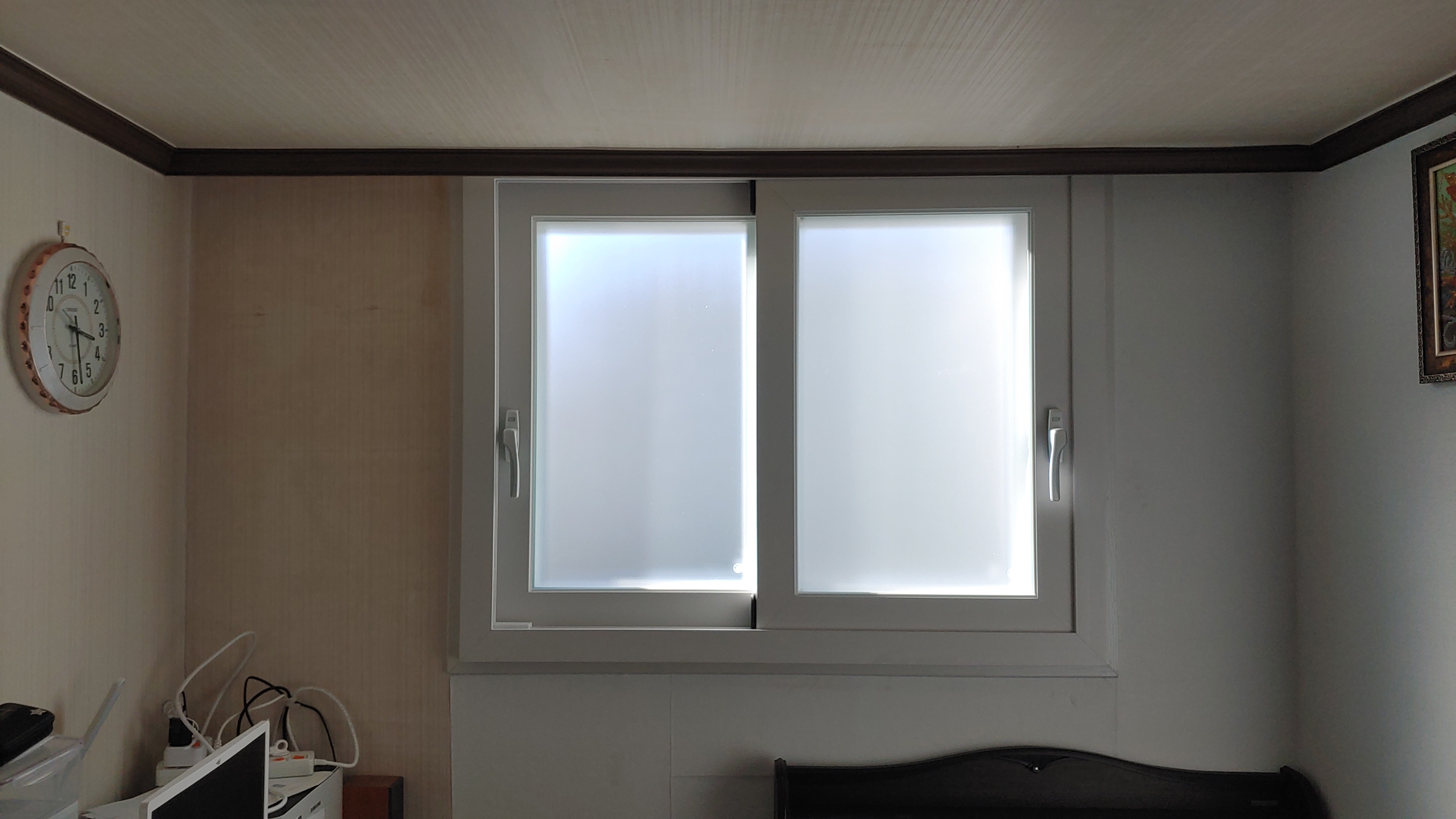

작은방은 와이드빌이중창230 창호에 22T불투명 복층유리를 적용하여 이중창의 내부창은 22T 불투명유리를, 외부창은 22T 투명유리를 적용하여 설치를 진행하였으며 창문을 사용하기 편리하게끔 고정손잡이를 추가로 시공하였습니다.

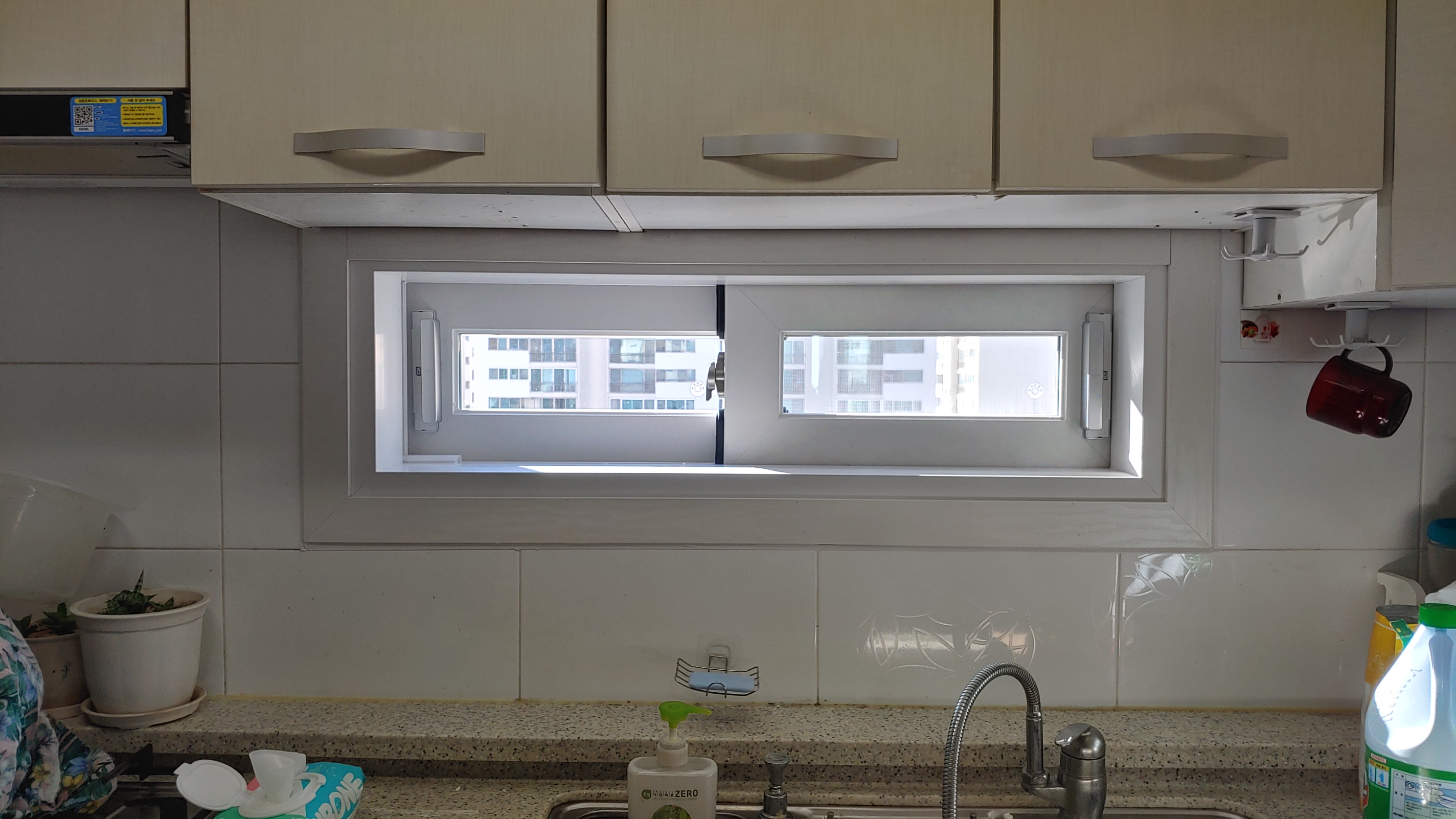

공틀일체형225 창호로 깔끔하게 교체 시공이 완료된 주방 씽크창은 삽입 형태로 설치가 되었음에도 기존 창틀은 몰딩으로 깔끔하게 마감이 되었기에 샤시 교체가 완료되면 아래 사진과 같이 새로 설치한 창문만 보이게 되는데요.
어설프게 기존 창틀을 철거하여 주변 타일이 손상되는 것 보다는 삽입 형태로 설치하여 깔끔하게 마감하는 형태가 더 완성도는 높게 나옵니다.
프라임이중창242 창호에 24T로이유리가 적용된 확장방은 외부 샷시이기에 오토락 잠금장치 손잡이까지 모두 적용되어 시공을 진행하였으며 외부에서 내부가 잘 보이지 않게끔 안쪽 창문은 24mm불투명유리를 적용하여 제작 설치를 하였습니다.

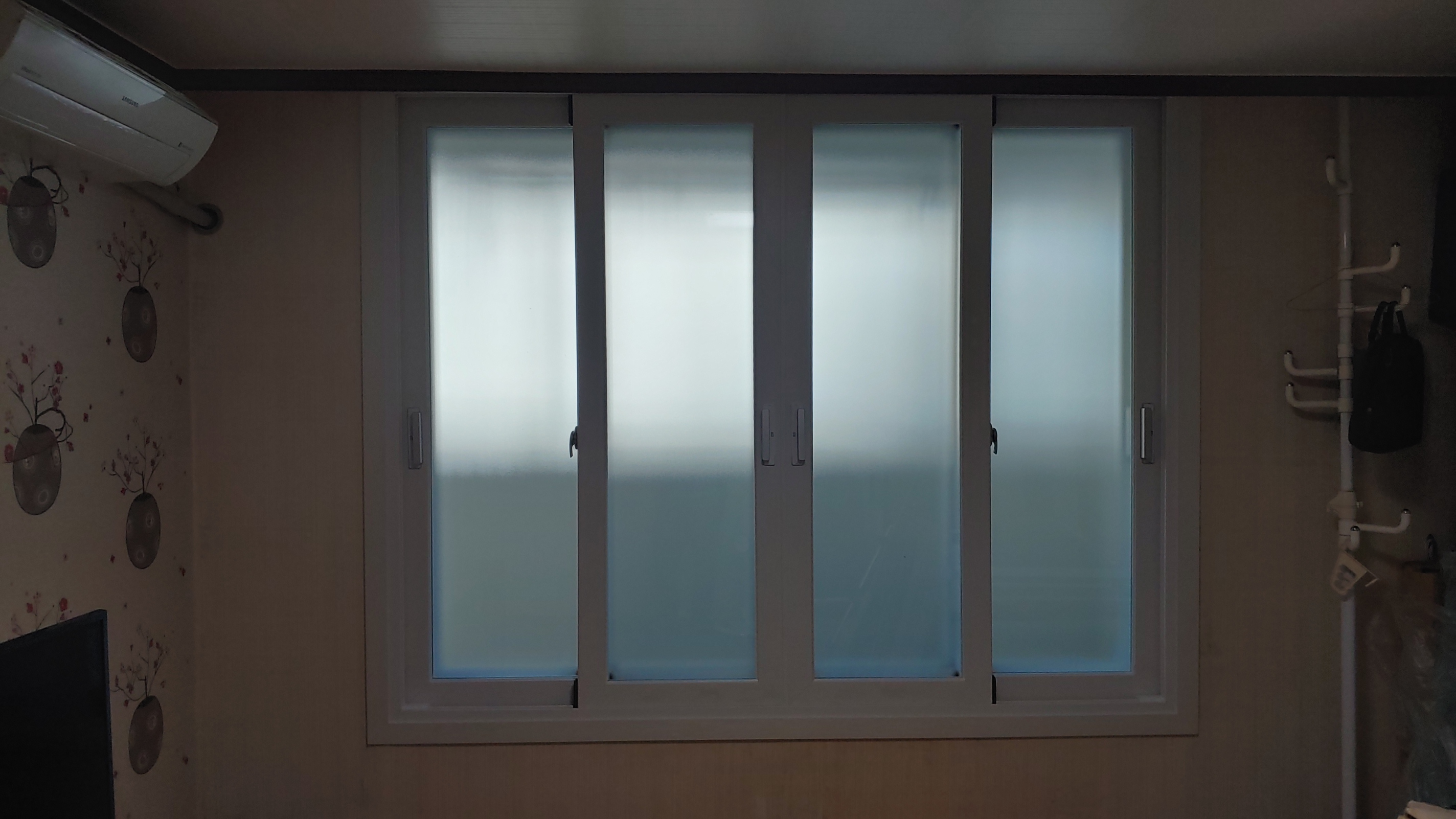

네짝문으로 제작한 안방 이중창은 작은방과 동일하게 와이드빌이중창230 창호로 시공을 진행

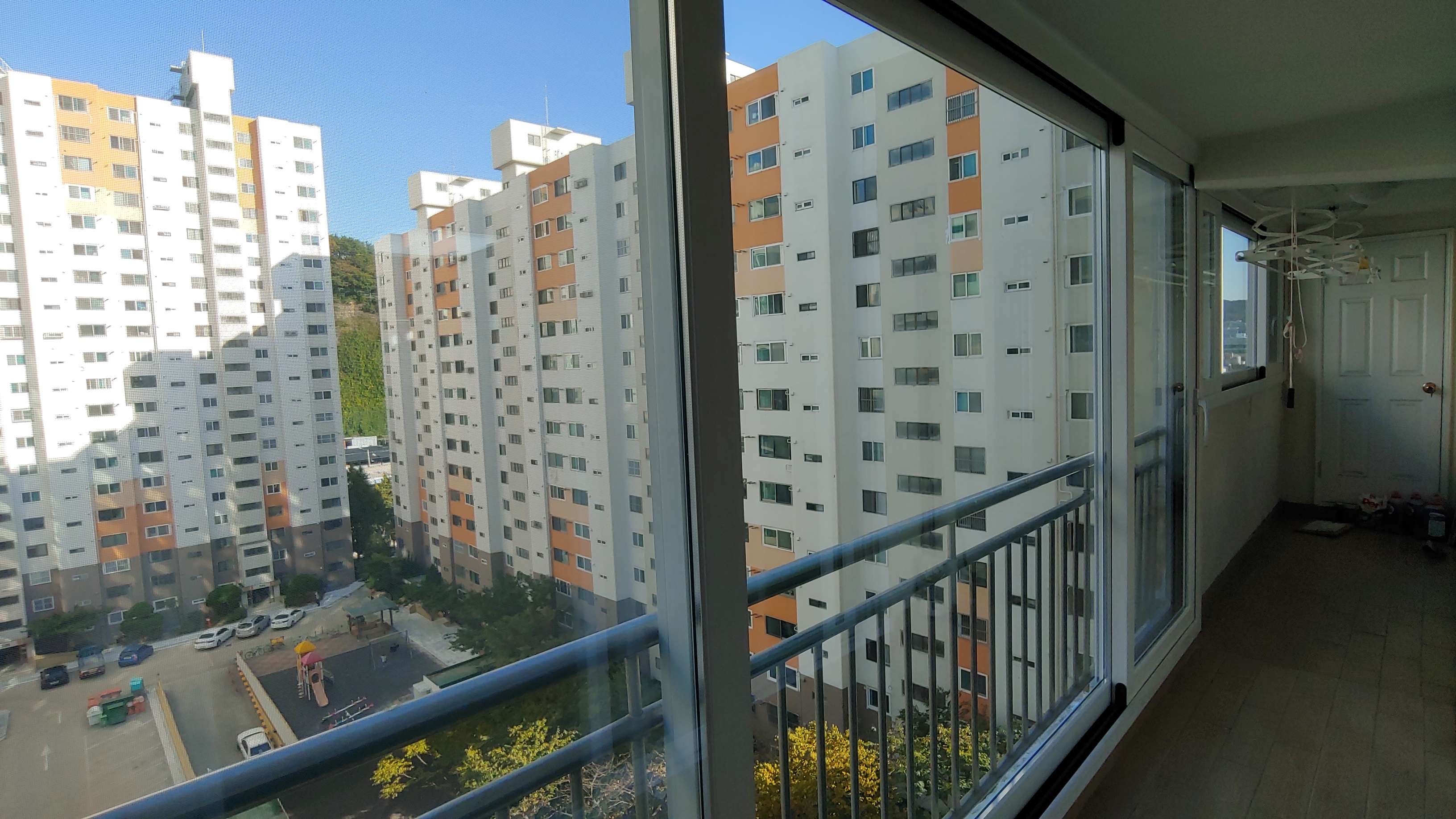

전면 베란다 샷시는 모두 세짝문으로 제작하여 시공을 진행하였으며
뉴프라임140 창호에 24T로이유리, 그리고 오토락 손잡이까지 모두 교체 시공이 완료되었습니다.
오토락 손잡이의 경우 레버를 이용하여 문을 열면 잠금장치가 해제되고 문을 닫으면 자동적으로 잠금장치가 작동하는 형태인데요.
별도로 걸어 잠글 필요가 없기 때문에 문단속을 할 필요가 없으며 무거운 창문을 열기에도 손잡이가 있기에 훨씬 편리한 시스템입니다.

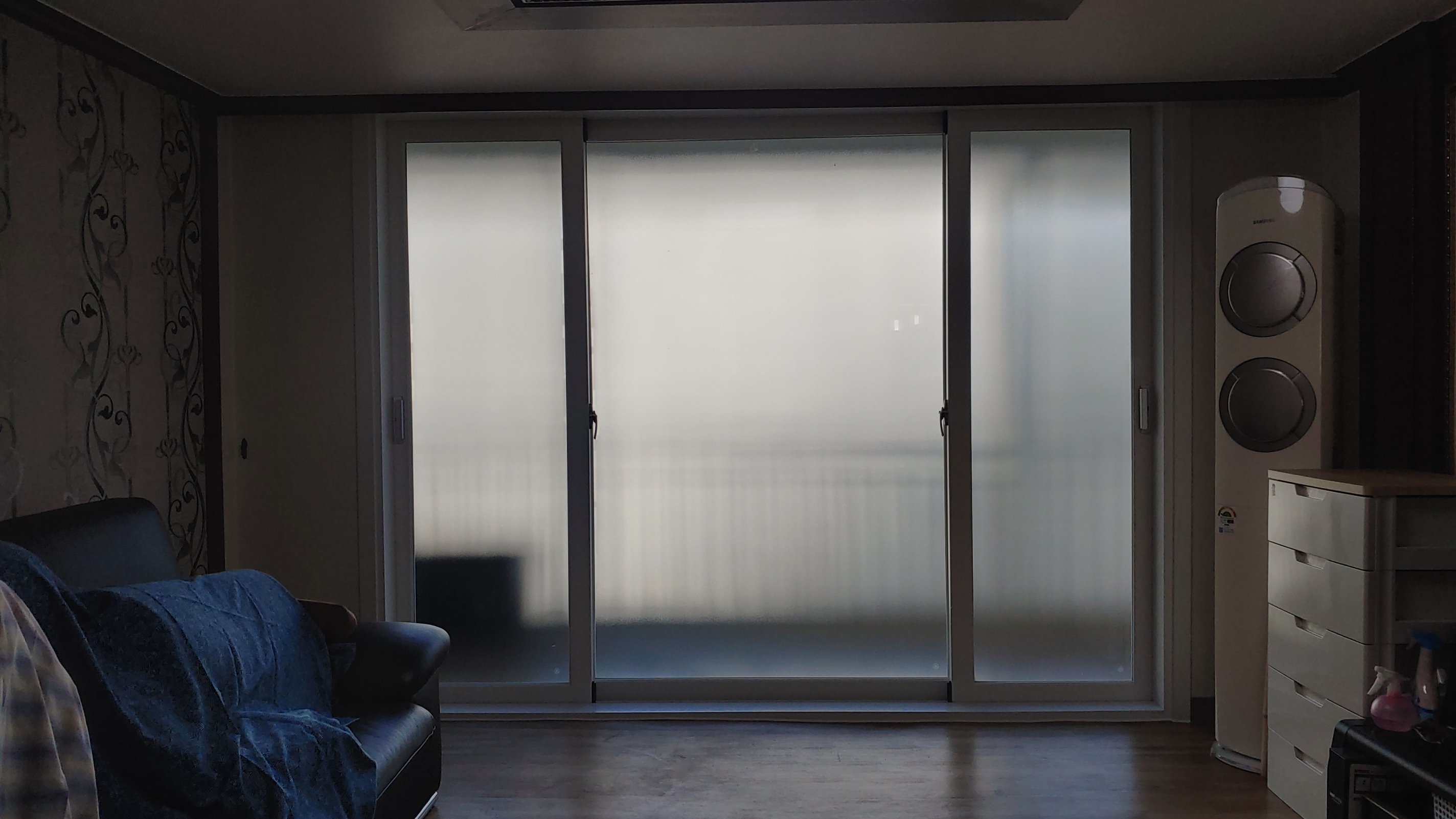

거실문의 경우 일반적으로 설치하는 투명유리가 아닌 불투명유리를 적용하여 시공을 진행하였으며 공틀일체형225 창호에 22T복층유리를 적용하여 세짝문으로 제작 후 교체 시공을 완료하였습니다.
