범어현대1차아파트 KCC창호 교체








태풍에 흔들리는 창문!

지긋지긋한 장마철 누수!

시끄러운 소음과 우풍 유입!

샷시는 우리에게 얼마나 중요할까요?





안녕하세요~



KCC양산샤시 다둥이아빠 이준혁대표 인사드립니다.



금일 현장은 경남 양산시 물금읍 범어리에 위치한 #범어현대1차아파트 KCC하이샷시 교체 현장으로 위치를 확인해보시고 현장으로 들어가보겠습니다.















금일 물금범어현대샷시교체의 경우 인테리어 리모델링 공사를 진행하기에 별도의 보양 작업 없이 바로 철거 작업을 진행합니다.



작은방과 거실 구간은 발코니 확장 공사를 진행하기에 기존 베란다 출입문은 철거 후 외부 베란다 단창을 발코니 확장형 이중창인 #프라임이중창242 창호로 교체 시공 예정입니다.

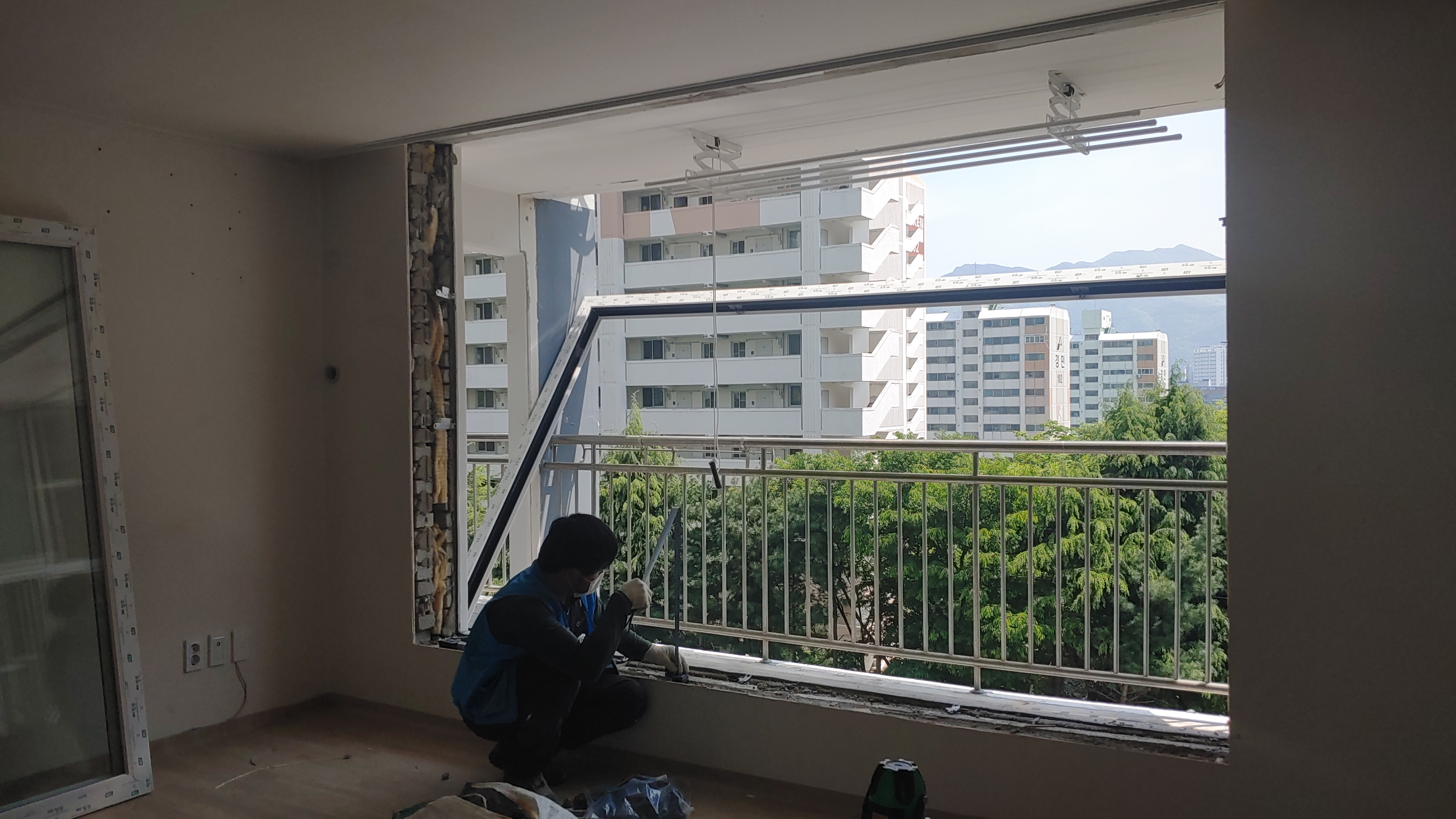

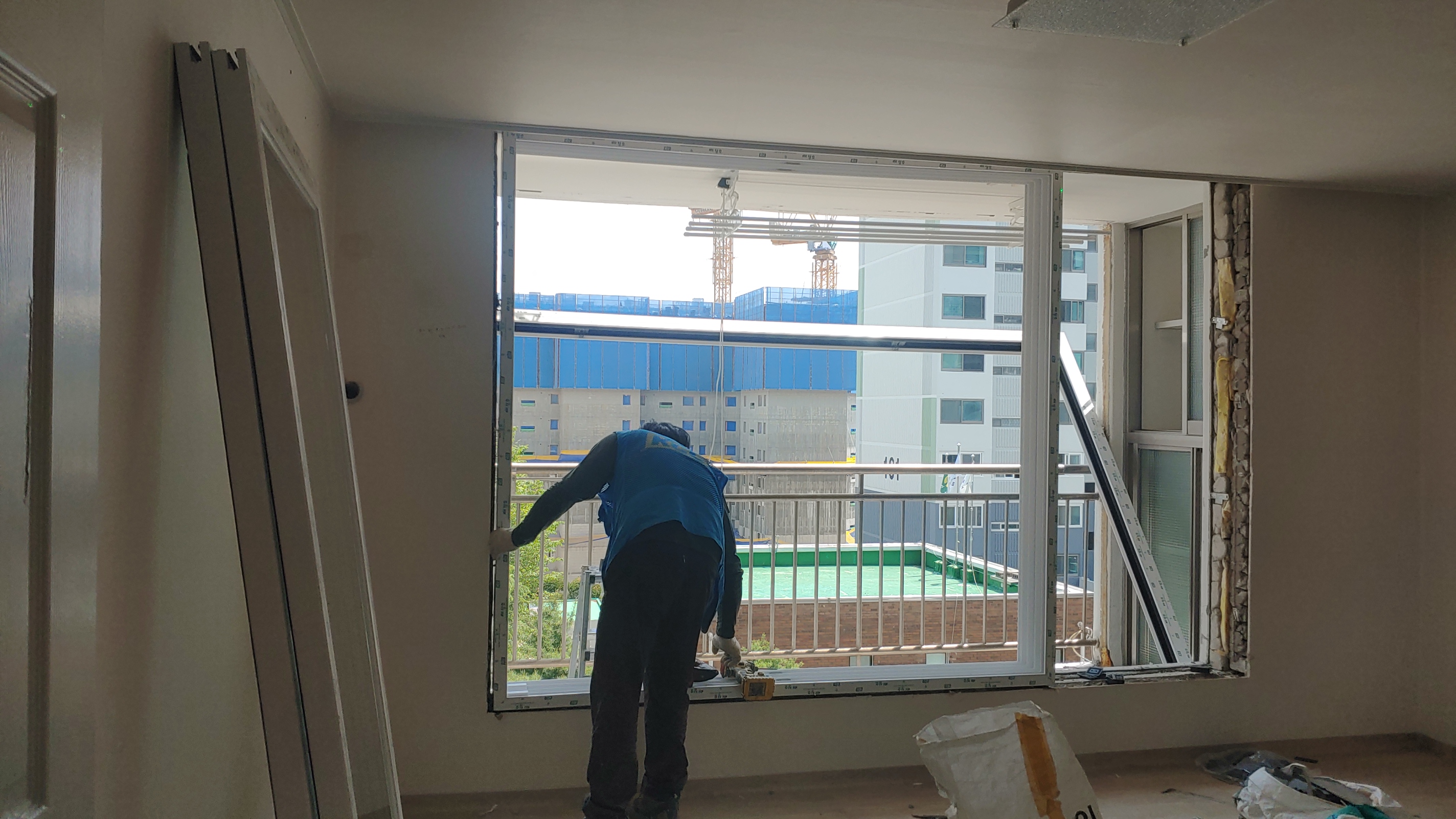

거실 출입문의 경우 통창이 고정 형태로 되어 있기에 현장에서 분리 후 절단하여 철거를 진행,











안방이중창의 경우 기존 치수가 아닌 폭을 조금 줄여서 설치 예정이며 내부 이중창이기에 발코니 이중창과는 다른 #와이드빌이중창230 샷시로 시공 예정입니다.











주방 씽크창은 기존 나무 문틀과 알루미늄 샷시 철거 후 단창에서 이중창으로 변경하여 와이드빌이중창230 창호로 교체 시공 예정으로 보통 주방 씽크창 부위에서 찬공기가 많이 유입되면서 제법 써늘한데요.



이렇게 KCC하이샤시 교체를 진행할 때 이중창으로 변경하여 설치를 진행하면 단열 효과에 도움이 많이 되겠죠?











주방 씽크창을 철거 하기 위해서는 씽크대 상부장을 철거해야 작업이 진행 가능하기에 씽크장 상부를 철거한 뒤 샤시 철거 작업을 진행합니다.

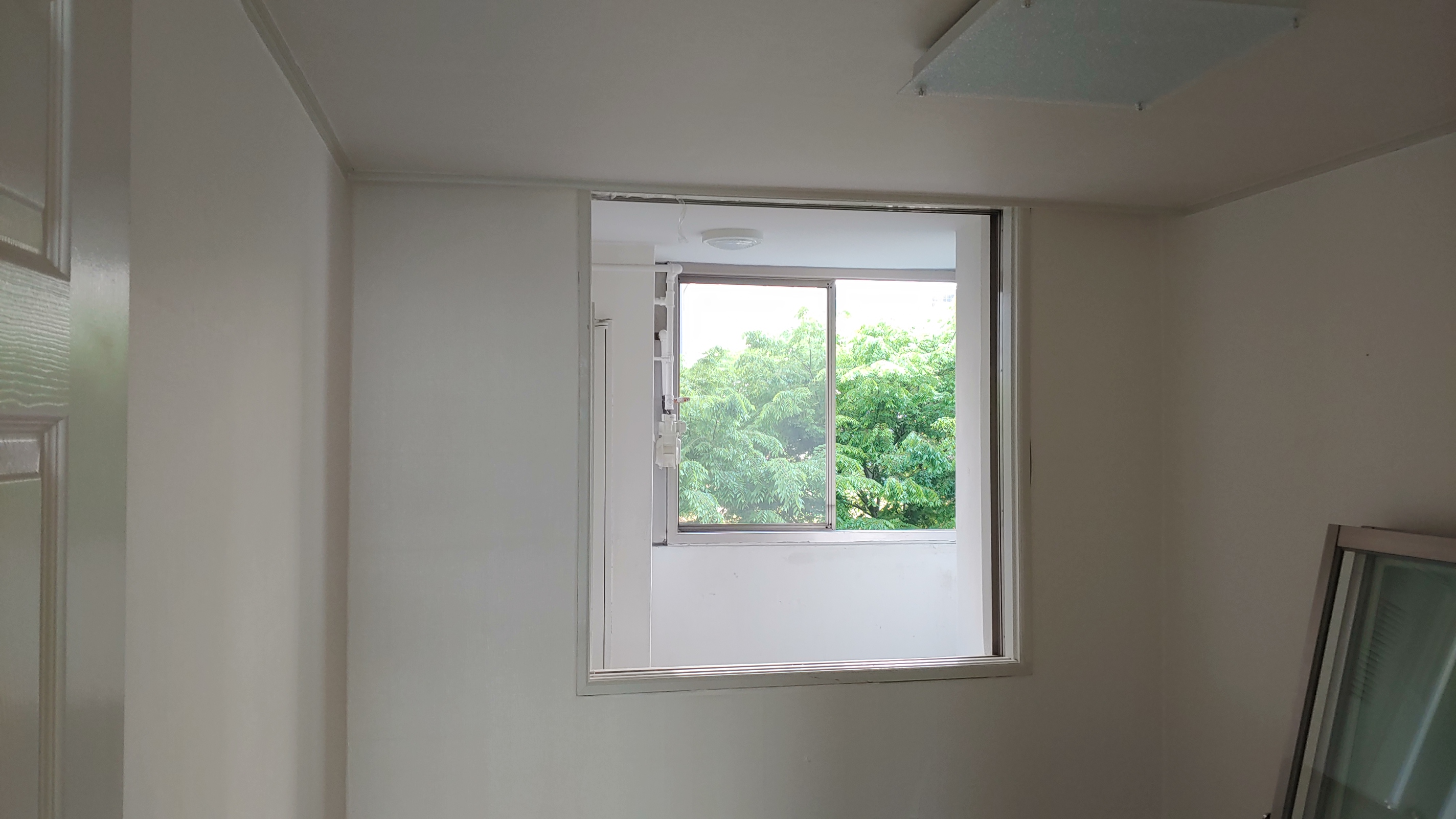

입구방은 안방과 동일하게 KCC와이드빌이중창230 하이샷시로 시공을 진행,











기존 알루미늄샤시와 나무샤시를 모두 철거 한 뒤 와이드빌이중창230 창틀 시공을 진행합니다.

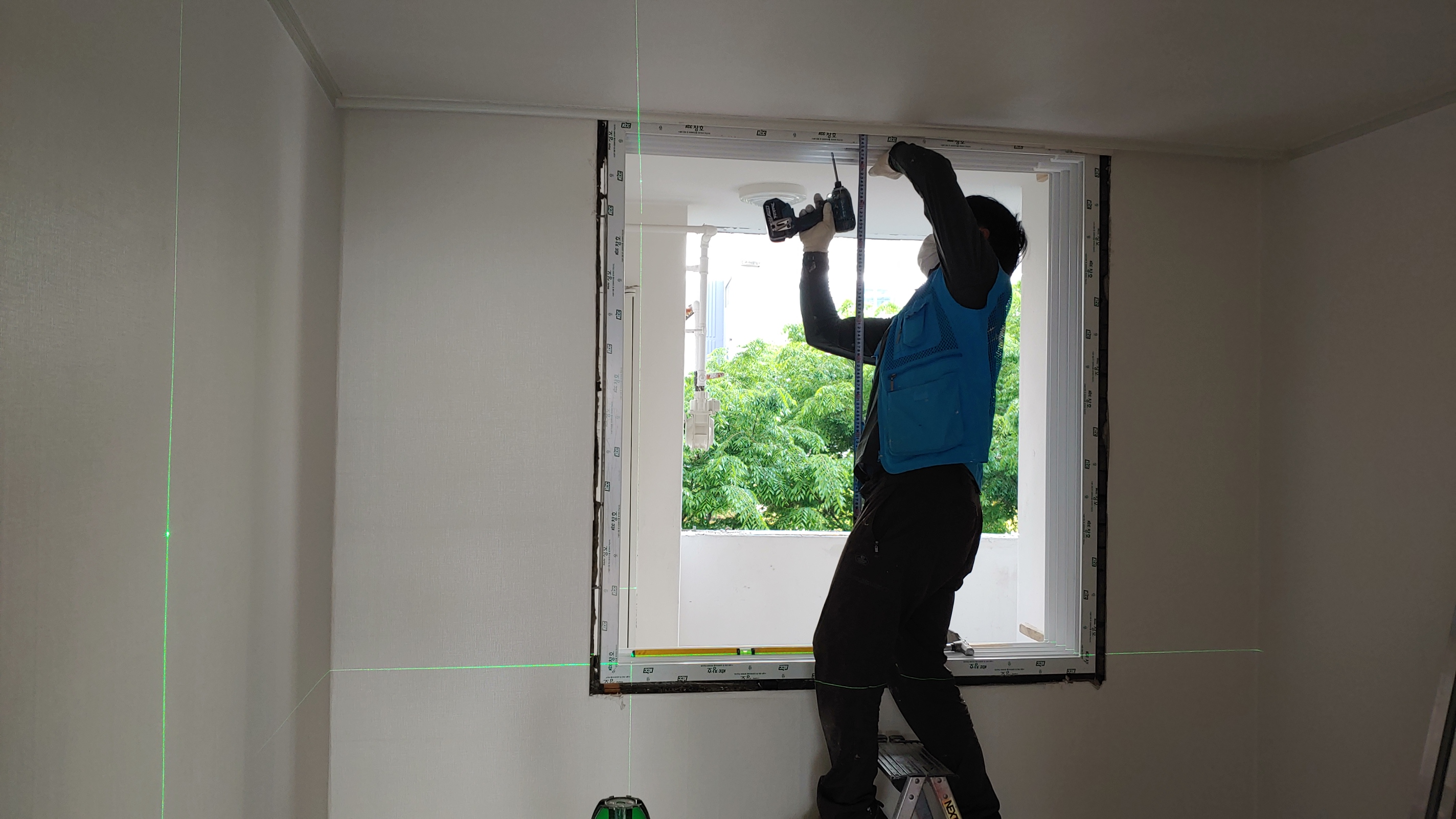

수직 수평을 확인하면서 창틀 고정 작업 후,











상부 레일 고정 작업을 진행하면서 상부 레일의 수평을 확인, 줄자와 레이저 수평자를 이용하여 레일의 높낮이를 확인하면서 앙카 볼트를 설치해줘야겠죠?



창문 틀이 작아도 창틀의 수직 수평 및 레일의 수평은 모두 확인하면서 치수와 관계없이 동일한 형태로 작업을 진행하고 있습니다.











KCC와이드빌이중창 고정 후 내외부 틈새 우레탄폼으로 꼼꼼하게 충진 작업을 진행합니다.

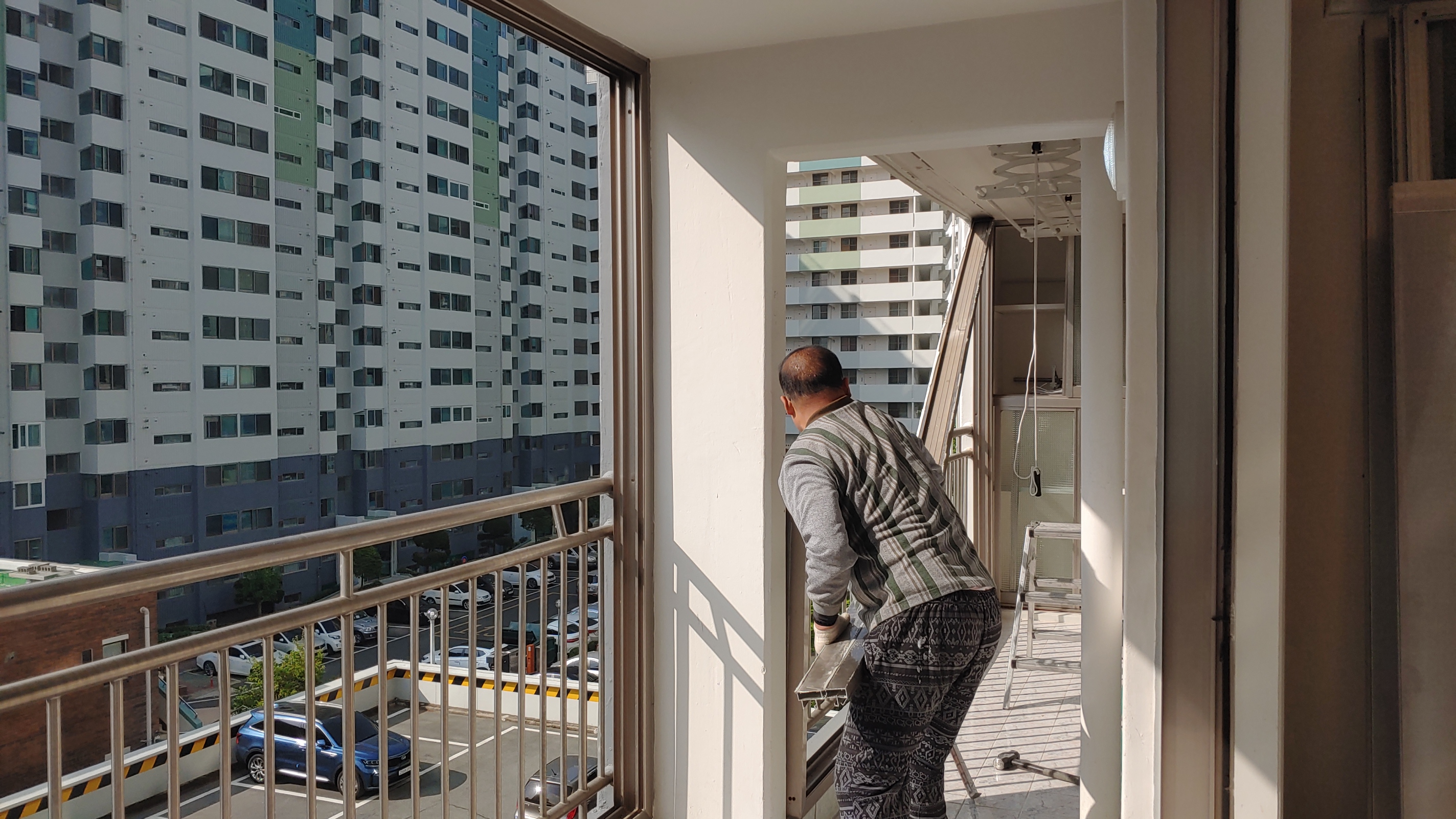

철거가 완료된 다용도실 발코니구간은 샤시 시공 전 남아 있는 실리콘 및 앙카 볼트 등 잔여물을 제거 중에 있는데요.





샤시 시공 전에는 항상 시공할 부위의 콘크리트면을 깨끗하게 정리한 뒤 시공을 진행해야 실리콘 마감이 깔끔하게 나오면서 혹시나 모를 하지 문제 역시도 방지할 수 있겠죠?



KCC섀시 시공이 완료되면 이러한 부분들은 보이지 않는 부분이지만 이렇게 사진으로 작업 과정을 남겨 확인할 수 있기에 항상 깔끔하게 제거하고 난 뒤에 샷시 시공을 진행하고 있습니다.











깔끔하게 잔여물을 제거한 뒤 샤시 시공을 위해 콘크리트면의 수평을 구간 구간 확인 중에 있습니다.



수평을 확인하면서 높낮이가 상이한 부분은 플라스틱 고임목을 이용하여 수평을 맞춰줘야겠죠?











다용도실 발코니의 경우 KCC발코니창호 중 고급 사양인 #뉴프라임140 창호로 시공을 진행,











발코니단창 측면에 위치한 비스듬한 고정창은 기존의 마름모꼴 형태의 고정창이 아닌 일반 고정창으로 시공 후 하이샷시 파이프로 길이에 맞게끔 절단하여 마감 예정으로 이 부분은 마감된 부분의 사진을 보시면 이해가 가시리라 생각됩니다.

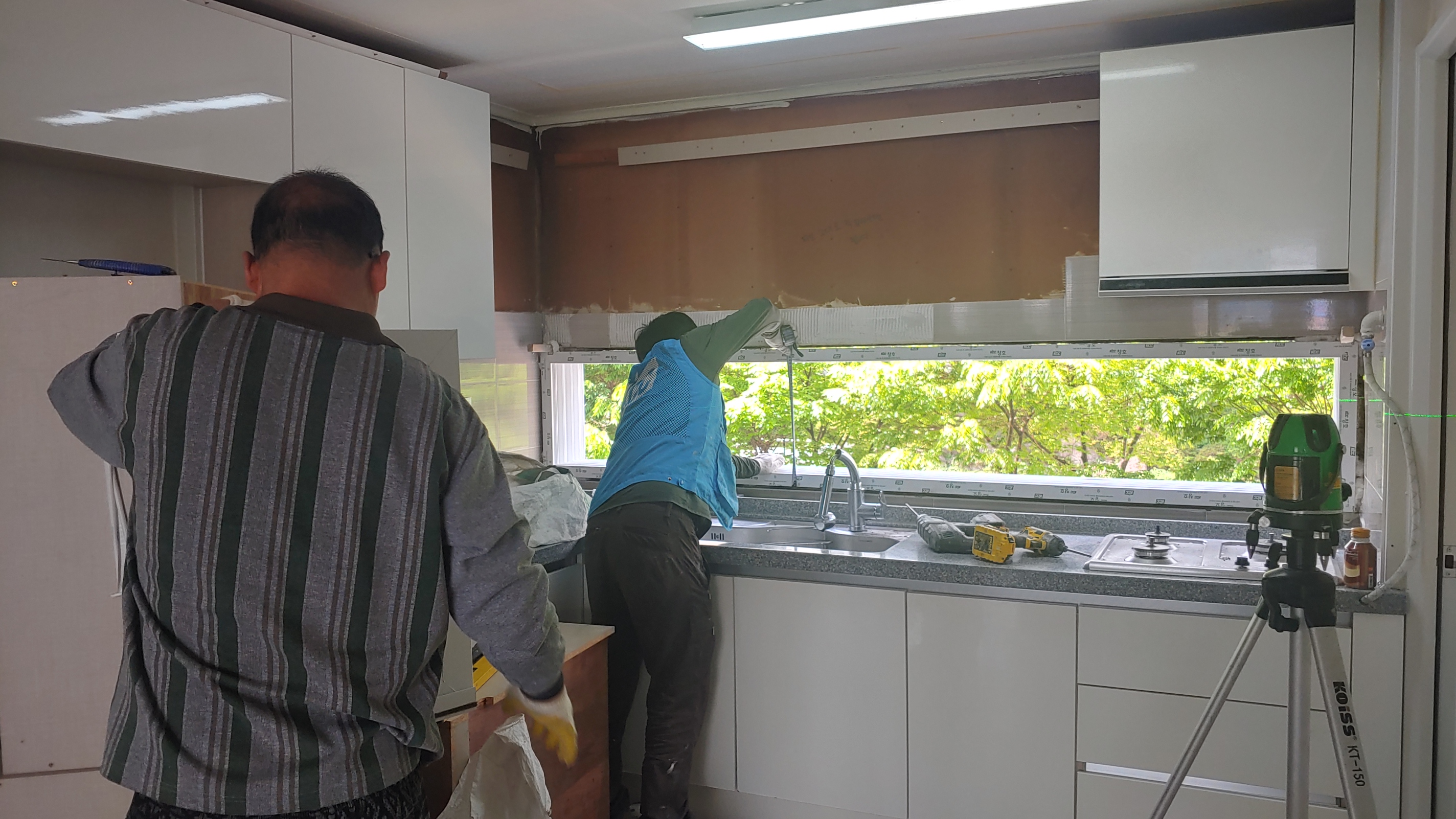

양산범어현대샤시교체 중 주방 씽크창 구간 와이드빌이중창230 창틀 시공을 진행,











창문의 치수가 길이는 길고 높이는 낮기에 레일의 수평을 구간 구간 확인하면서 고정 작업을 진행해야겠죠?











창틀의 수직 수평을 확인한 뒤 레일의 수평을 구간 구간 확인하면서 고정 작업을 진행합니다.

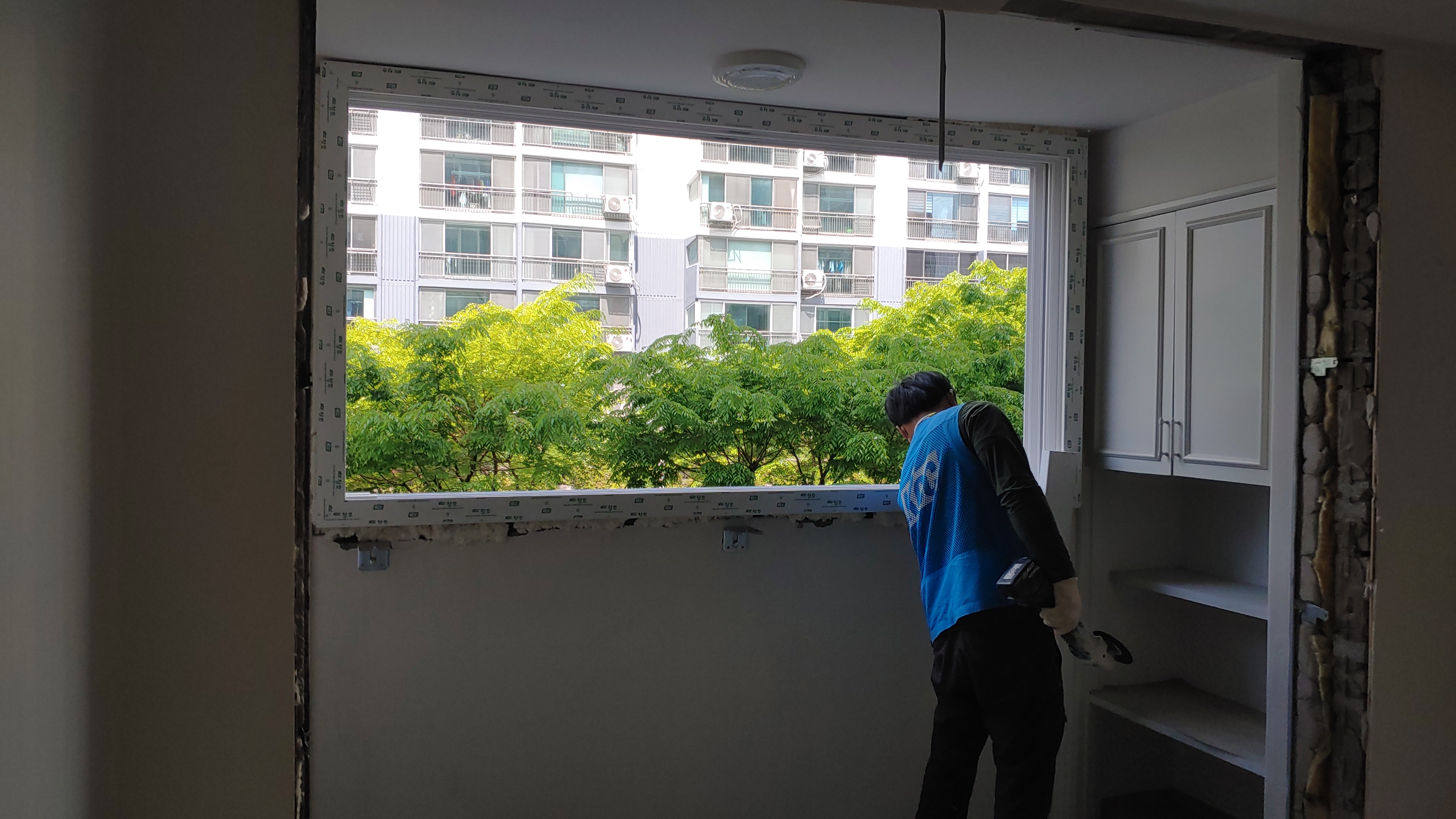

확장방 구간은 KCC발코니 확장형 이중창인 프라임이중창242 창틀 시공을 진행 후,

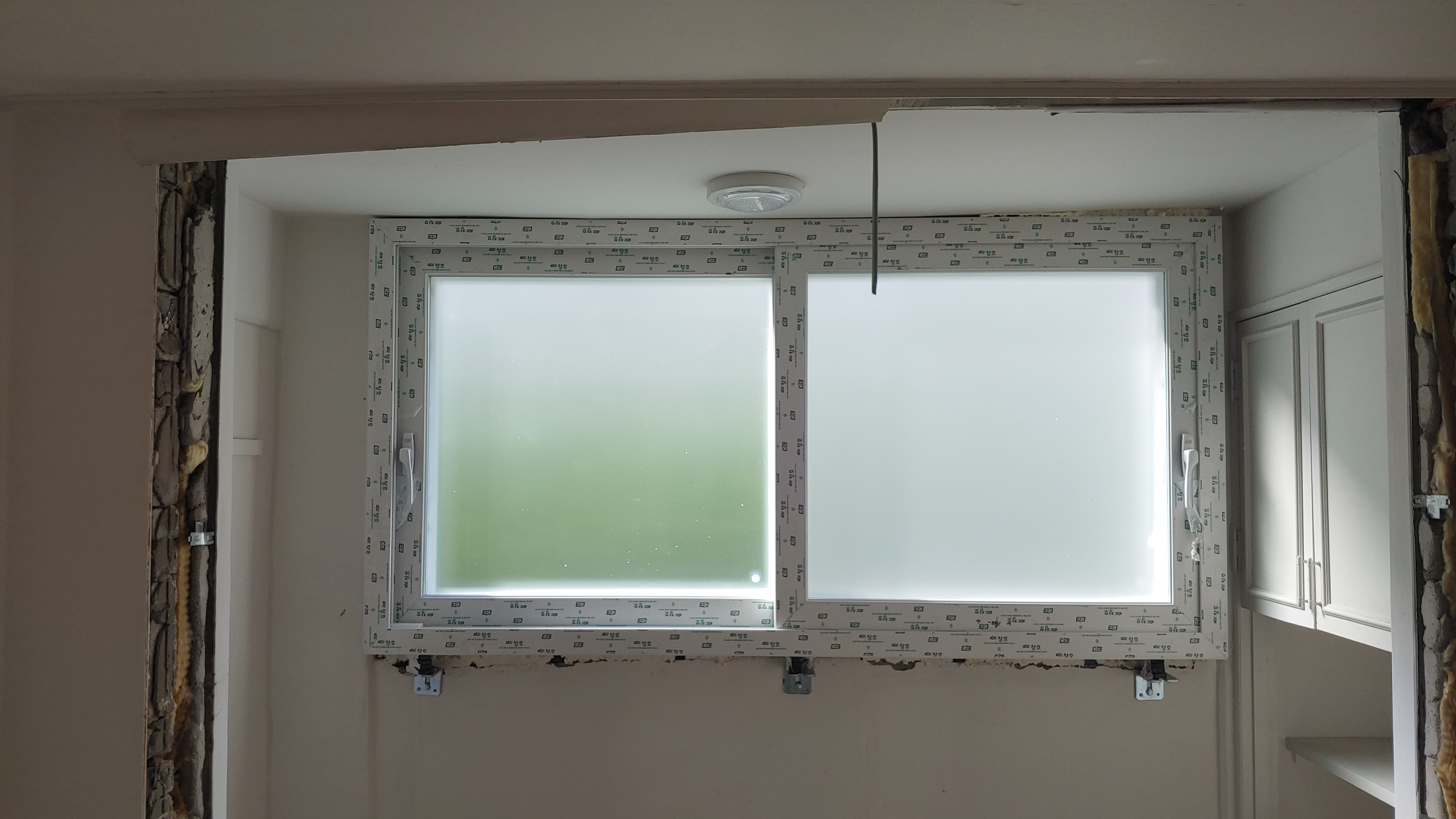

기존 벽체보다 이중창으로 변경하여 내부로 많이 들어오기에 목작업으로 벽체를 마감하기 전 창틀 하부 보강을 위해 화스너 브라켓을 설치하여 창틀 하부 보강 작업을 진행합니다.











아래와 같이 구간 구간 설치 한 뒤 튼튼하게 버팀목 역활을 할 수 있도록 보강해줘야겠죠?

보통 이 구간은 별도의 브라켓을 설치하지 않고 확장 공사를 진행하면서 목작업으로 마감하나 예전과 같은 형태로 작업을 진행하게 되면 샷시는 24T복층유리를 적용하여 무게가 상당하기에 세월이 지나면 점점 쳐지는 문제가 발생할 수도 있기에 미연에 방지하고자 확장되는 부위는 항시 하부 보강 작업을 한 뒤 시공을 진행하고 있습니다.

이런 부분들이 작업을 진행하면서 보완해줄 수 있는 서비스 적인 측면이 아닐까 싶습니다.

어떠한 품목을 서비스 한다고 설명을 드리기보다는 설치를 하는 과정에서 알아서 샷시 본연의 기능을 다할 수 있도록 하는게 시공하는 사람 입장에서 할 수 있는 가장 좋은 서비스가 아닐까요?











창틀 고정 완료 후 우레탄폼이 굳은 다용도실 발코니 구간은 창호 주위 전용 실리콘을 사용하여 외부 실리콘 코킹 작업을 진행,











고정창 상부의 비스듬하게 각이 있는 구간은 하이샤시 파이프로 메워주고 실리콘 마감으로 깔끔하게 정리해야겠죠?











확장방 역시 창호 주위 전용 실리콘을 이용하여 외부 실리콘 코킹 작업을 진행,











거실발코니 확장 부위 역시 측면 고정창은 다용도실 구간과 동일하게 시공을 진행합니다.

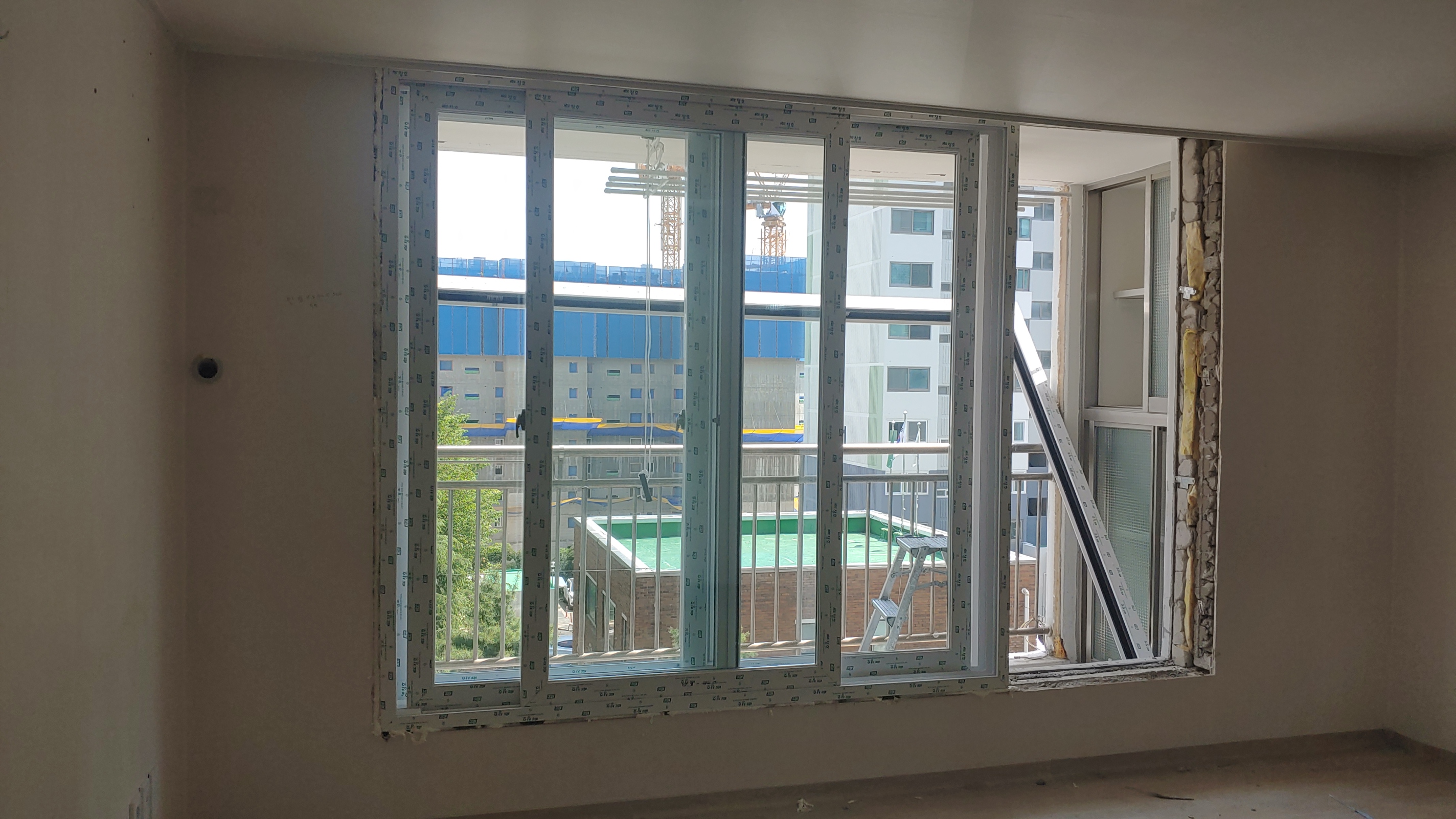

발코니 확장공사를 진행하는 거실은 KCC프라임이중창242 창호로 시공을 진행, 창틀의 전체적인 수직 수평을 확인하면서,











창틀의 하부 레일의 수평을 구간 구간 확인하면서 플라스틱 고임목을 이용하여 높낮이 조절을 진행합니다.











하부 레일의 수평을 확인하면서 높낮이가 조금씩 상이한 구간은 플라스틱 고임목을 이용하여 조정을 하며 아래 사진에서 보시면 이중창 아래에 하이샤시 파이프가 보강되어 있는 모습을 확인할 수 있는데요.

작은방 처럼 높이가 절반인 창문들은 브라켓을 이용하여 콘크리트면보다 안으로 들어온 하이샷시 구간을 보강해주며 아래와 같이 풀창 구조의 샤시는 하부에 하이샤시 파이프를 이용하여 보강을 해주기에 목작업을 진행하여 보강해준 작업 형태보다 더욱 튼튼하겠죠?

아무래도 외부의 습기 혹은 결로 등으로 인하여 목작업을 통하여 나무목으로 보강을 해두면 썩거나 부식되기 마련인데 하이샷시 파이프 혹은 화스너 브라켓을 이용하면 이러한 문제가 완화되기에 세월이 흘러도 창틀이 쳐지거나 내려앉는 문제는 거의 발생하지 않습니다.

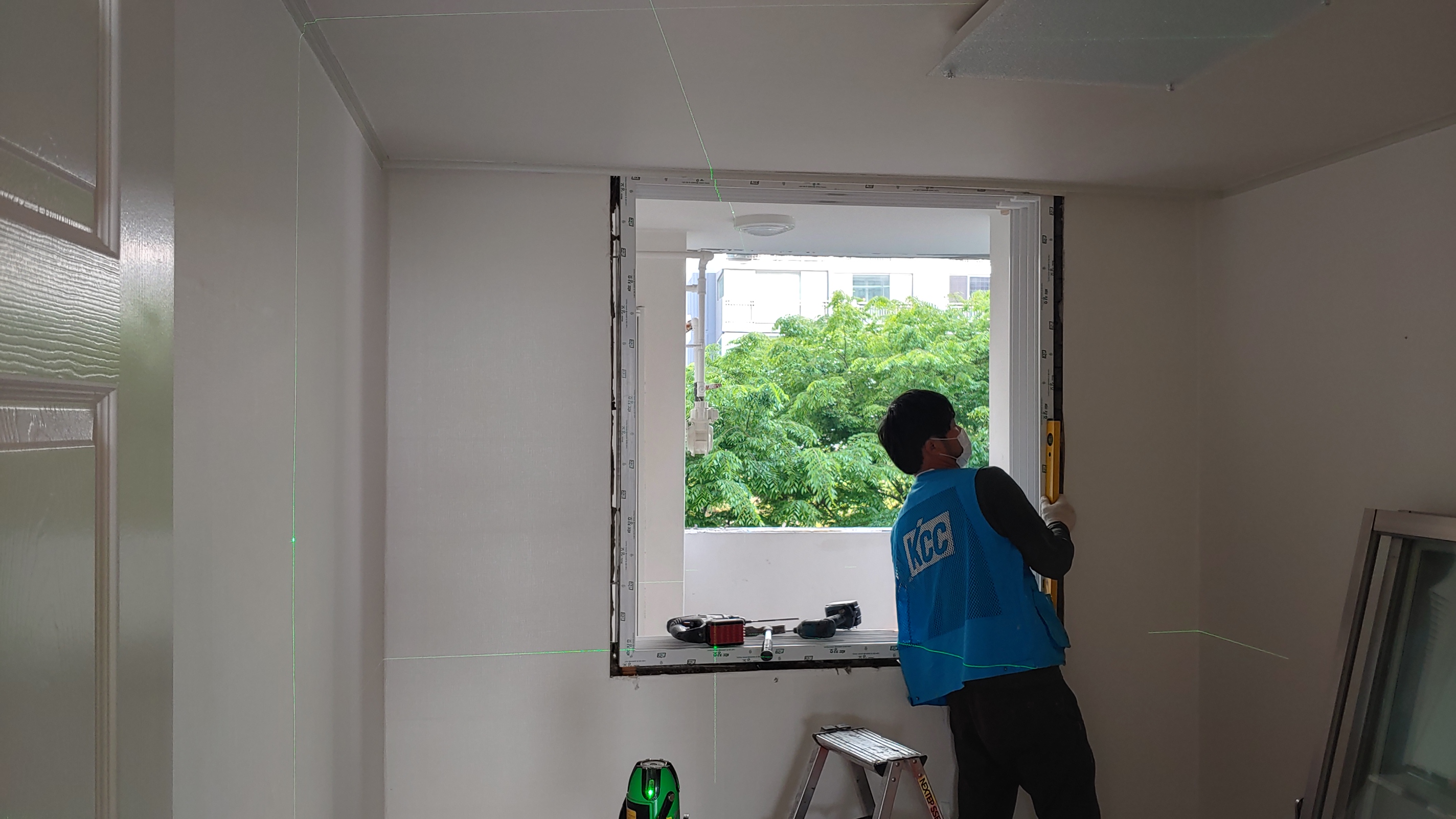

안방 이중창 시공을 위해 하부 콘크리트면의 수평을 구간 구간 확인하면서 플라스틱 고임목을 이용하여 높낮이를 조정해줍니다.











하부 콘크리트면의 수평을 확인한 뒤 와이드빌이중창230 창틀 시공을 진행,











하부 콘크리트면의 수평을 확인했다고 하나 창틀 시공을 진행하면서 한번 더 수직 수평을 확인하면서 고정 작업을 진행 중에 있습니다.











창틀 고정이 완료되면 내외부 틈새 우레탄폼으로 충진 작업을 진행하는데요.

아래 사진에서 보시면 안방 이중창의 경우 기존 창문보다 폭을 줄여서 시공하였는데 측면의 빈 공간은 인테리어 공사를 진행하면서 가벽을 세워 마감 할 예정이기에 미리 사이즈를 줄여서 제작하였습니다.











우레탄폼이 굳은 부위는 하나 둘 창짝을 설치,

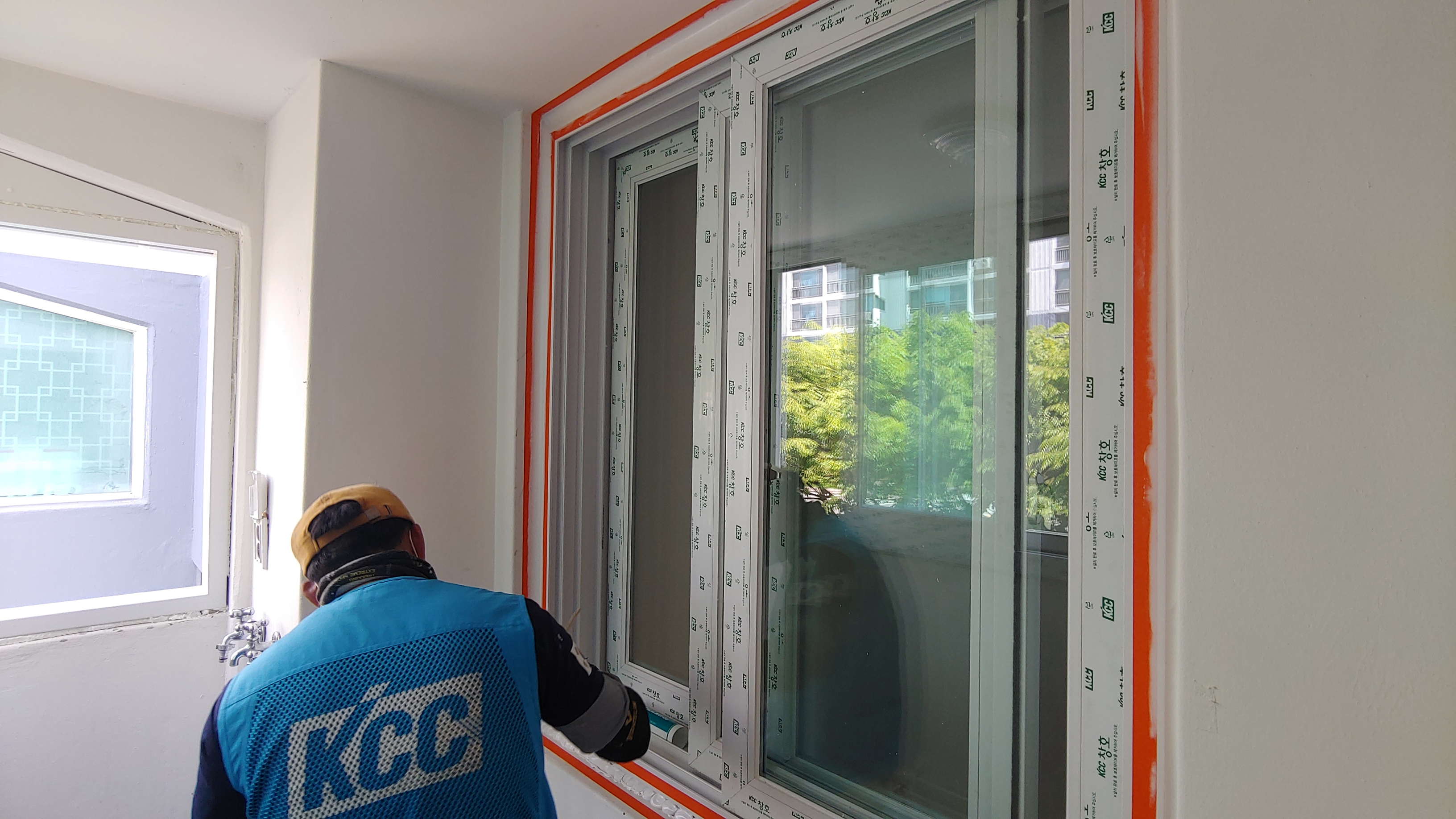

작은방 구간은 다용도실에서 실리콘 마감 라인이 보이기에 깔끔한 마감 라인을 위해서 마스킹 테이프를 부착하여 코킹 작업을 진행합니다.

이러한 형태로 코킹 작업을 진행하면 마감 라인이 균일하면서 깔끔하게 나오는 장점이 있겠죠?

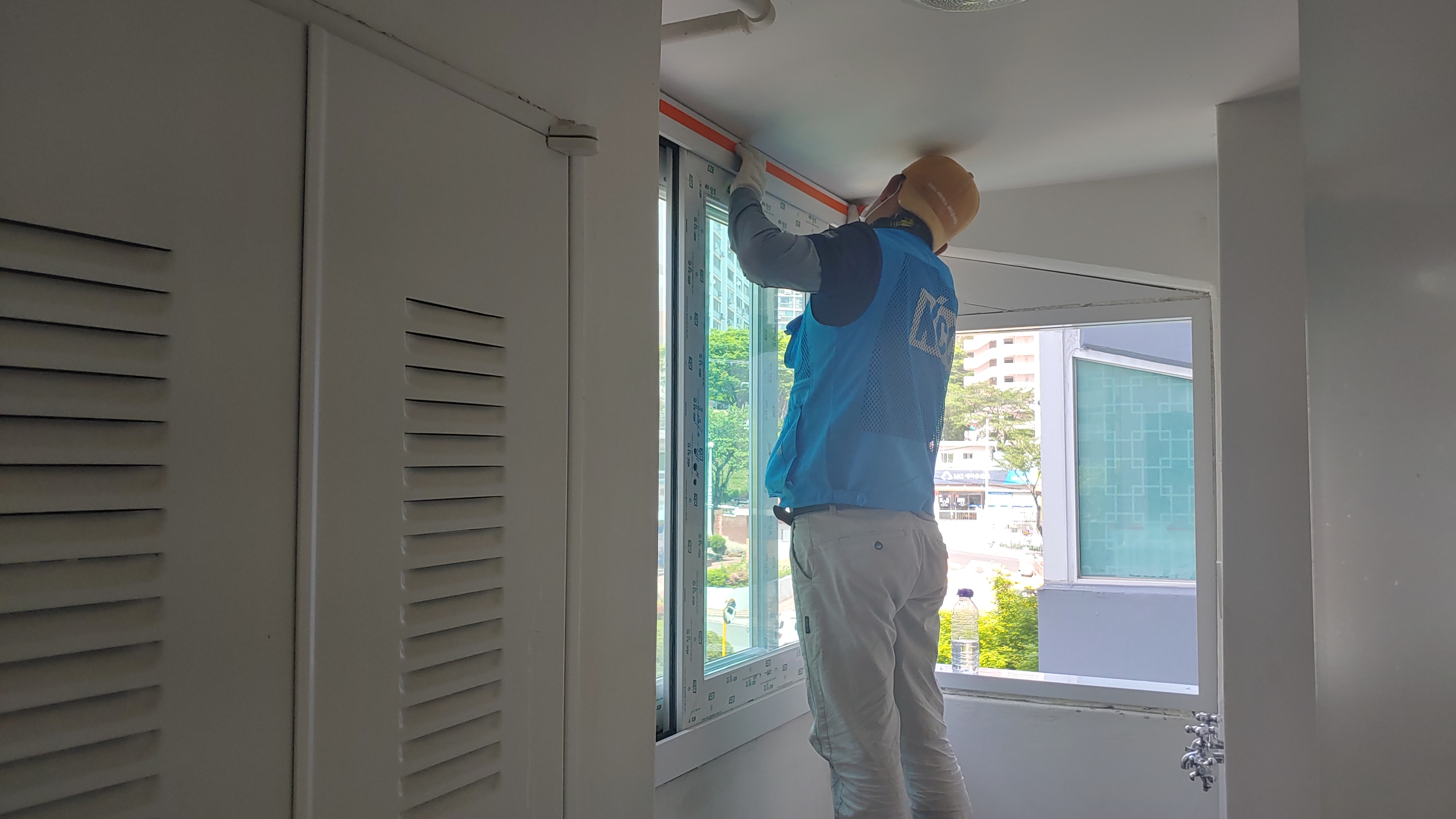

다용도실 발코니 구간 내부 실리콘 코킹 작업을 위해 마스킹 테이프를 부착,











주방 씽크창문의 경우 창문 치수가 작기 때문에 외부 실리콘 코킹 작업을 진행함에 있어 편하지는 않지만 튼튼하게 마감 작업을 진행합니다.











한 켠에서 실리콘 마감 작업을 진행하는 동안 한 켠에서는 샷시 시공이 한창이구요.

거실확장부의 고정창 구간 비스듬한 마름모꼴 부위를 마감하기 위해 하이샷시 파이프를 재단하면서 마감 작업을 진행합니다.











깔끔하게 마감이 완료,











안방 발코니 구간 뉴프라임VBF140PMT 창호 시공을 위해 콘크리트면의 수평을 확인하면서 플라스틱 고임목을 이용하여 높낮이를 조정해줍니다.











콘크리트면의 수평을 맞춰 준 뒤 뉴프라임140 창틀 시공을 진행,









창틀의 수직 수평을 확인하면서 고정 작업을 진행 후 하부 레일의 수평 역시도 구간 구간 확인하면서 높낮이가 상이한 부분은 한번 더 조정해줍니다.

새시는 시공이 완료되면 수정하기가 어렵기 때문에 작업 과정을 보시면 알 수 있듯이 확인에 확인을 거듭하면서 시공을 진행하고 있습니다.















안방 이중창 구간 실리콘 마감 작업을 위해 마스킹 테이프를 부착하여 코킹 작업을 진행,











실리콘 코킹 마감이 완료 후 마스킹 테이프를 제거하면 균일한 실리콘 마감 라인이 나오게 됩니다.











거실 확장이중창의 경우 외부 실리콘 코킹 작업을 진행하며 내부의 경우에는 확장 공사를 진행하면서 목작업을 통하여 마감 작업이 완료되겠죠?











실리콘 코킹 마감이 완료된 구간은 하나 둘씩 창짝을 설치, 외부베란다 구간은 모두 24T복층유리가 적용되어 설치를 진행하였으며 내부 구간 즉, 안방과 입구방의 경우 22T복층유리가 적용되어 설치를 진행하였습니다.

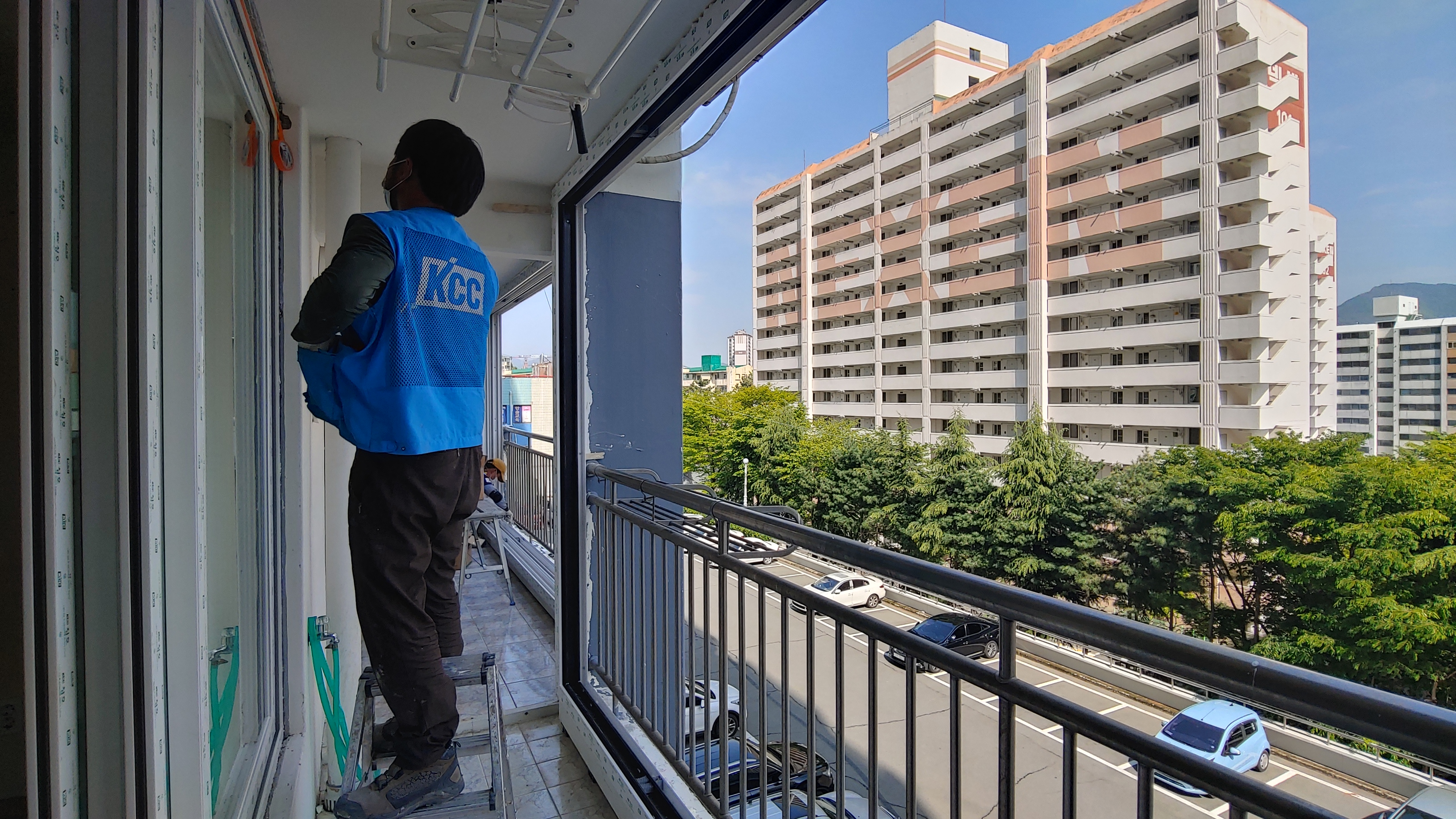

안방 발코니 구간 내부 실리콘 코킹 작업을 위해 마스킹 테이프를 부착하여 마감 작업 중,











시공이 하나 둘 완료된 부위부터 확인해보실까요?

작은방 확장 부위, 동간 거리로 인하여 외부에서 안이 보이기에 이중창의 바깥 샤시는 24T그린투명복층유리를 적용, 내부 샤시는 24T불투명복층유리를 적용하였으며 자동잠금장치 손잡이까지 모두 시공이 완료되었습니다.











주방 창문 역시 기존 단창에서 와이드빌이중창으로 깔끔하게 변경 완료, 창문의 폭이 길기에 기존과 동일하게 세짝문 형태로 제작하여 설치하였습니다.

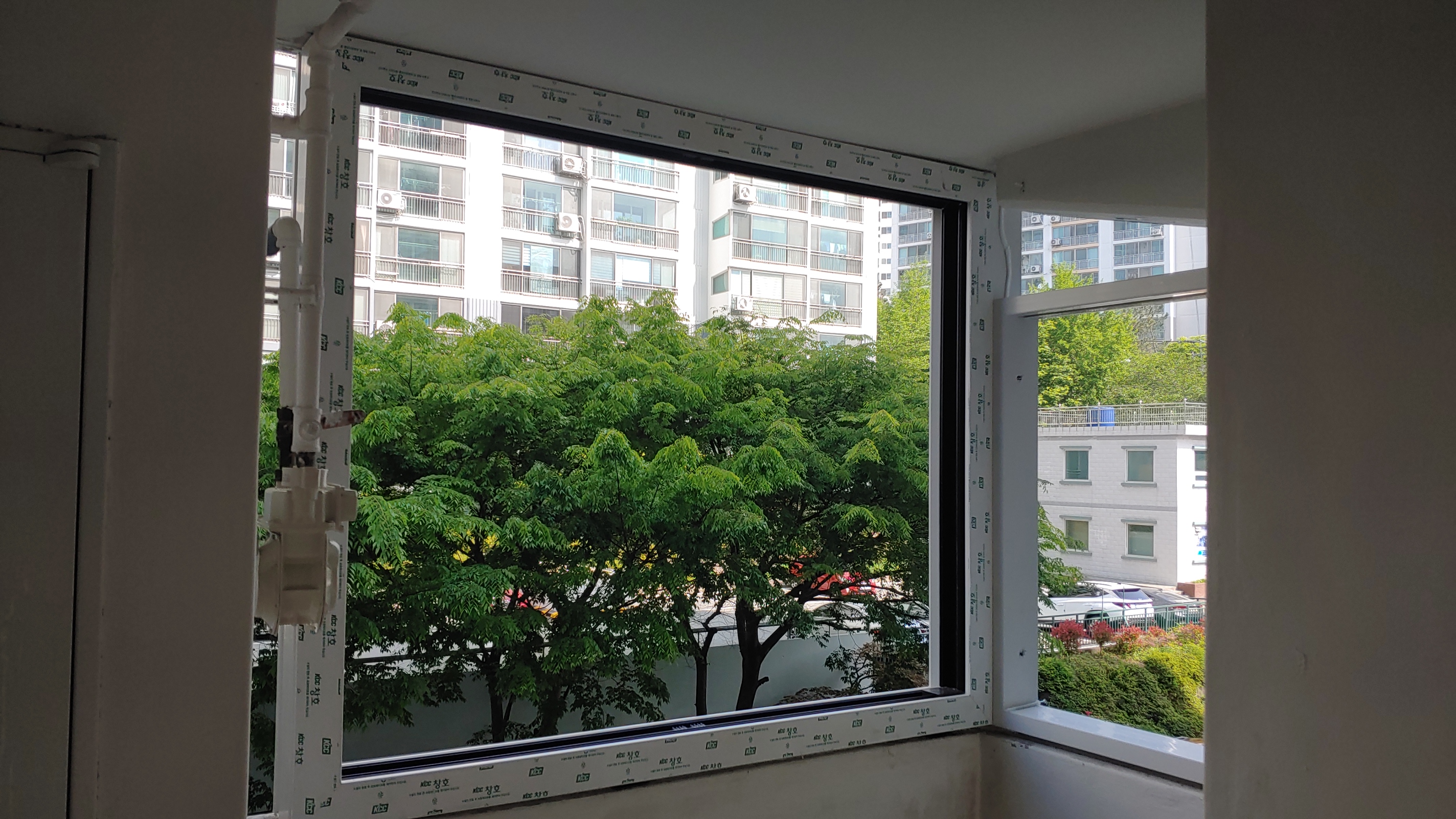

물금범어현대1차 다용도실 구간 설치 완료, 비스듬한 고정창 부위는 실리콘 마감을 통하여 깔끔하게 마무리가 완료되었습니다.















KCC양산샤시교체 중 입구방의 경우 내부 몰딩 마감까지 완료 되었으며, 외부에서 내부가 보이는 구간이기에 확장방과 동일하게 내부측 유리는 불투명유리를 적용하여 설치를 진행하였습니다.











안방은 내외부 모두 22T투명복층유리를 적용하여 설치가 완료











거실확장부, 프라임이중창242 창호 시공 완료















KCC이중창의 경우 내외부 모두 레버형태의 손잡이를 설치해드리기에 버튼형 오목손잡이 보다 훨씬 여닫을 때 편리하겠죠?

버튼형의 경우 고장율이 높기에 버튼형에서 모두 레버형으로 변경하여 설치를 진행하고 있습니다.















화이트톤의 화사한 하이샷시로 설치를 진행하여 인테리어 공사 전이나 집안이 깔끔하게 바뀐 것 같은 효과가 연출 되었습니다.















지금까지 경남 양산시 물금읍 범어리에 위치한 물금현대아파트 #KCC샷시교체 현장을 살펴보셨습니다.

기존 알루미늄샷시 혹은 하이샷시의 경우 시간이 지나면 노후화로 인하여 창짝 레일의 이탈 혹은 태풍의 강풍에 의한 흔들림, 빗물의 누수 그리고 대로변의 소음과 우풍의 유입 등 여러가지 요인들로 인하여 언젠가는 교체를 하게 되는데요.

샷시는 한번 교체하게 되면 15년 이상은 사용한다고 볼 때 비용적인 측면도 중요하지만 무엇보다 중요한게 얼마나 오래도록 튼튼하게 사용이 가능한가? 라고 생각합니다.

자사가 시공하는 KCC창호는 국내1군 창호 브랜드로 신축 아파트에 사용하는 제품인 만큼 품질면에 있어서 검증이 되어 있기에 튼튼한 시공으로 최선을 다해 믿고 맡기신데 대한 보답을 해드리고자 노력하기에 기존 샷시 대비 우수한 단열 성능과 뛰어난 소음 차단 효과를 누리며 누수 문제 역시도 한꺼번에 해결하여 창문 교체만으로도 충분히 아늑한 공간에서 생활할 수 있도록 노력하는 창호전문 제작시공업체 #KCC양산샷시 한준리홈이 되겠습니다.
