부산 쌍용스윗닷홈스카이
KCC창호 교체 시공
Work by 한준리홈
태풍에 흔들리는 창문!
지긋지긋한 장마철 누수!
시끄러운 소음과 외풍 유입!
샷시는 우리에게 얼마나 중요할까요?
안녕하세요.
한준리홈 다둥이아빠
인사드립니다.
금일은 부산 부산진구 부암동에 위치한
서면쌍용스윗닷홈스카이 아파트의
KCC샷시 교체를
소개해 드리겠습니다.
이번 서면쌍용스윗닷홈스카이 샷시 교체 세대는 살면서 인테리어 리모델링 공사를 진행하기에 잠시 짐을 보관한 다음 공사를 진행하기로 하였으며 비확장 형태의 샷시를 전체 교체하기에 철거 작업부터 시작합니다.

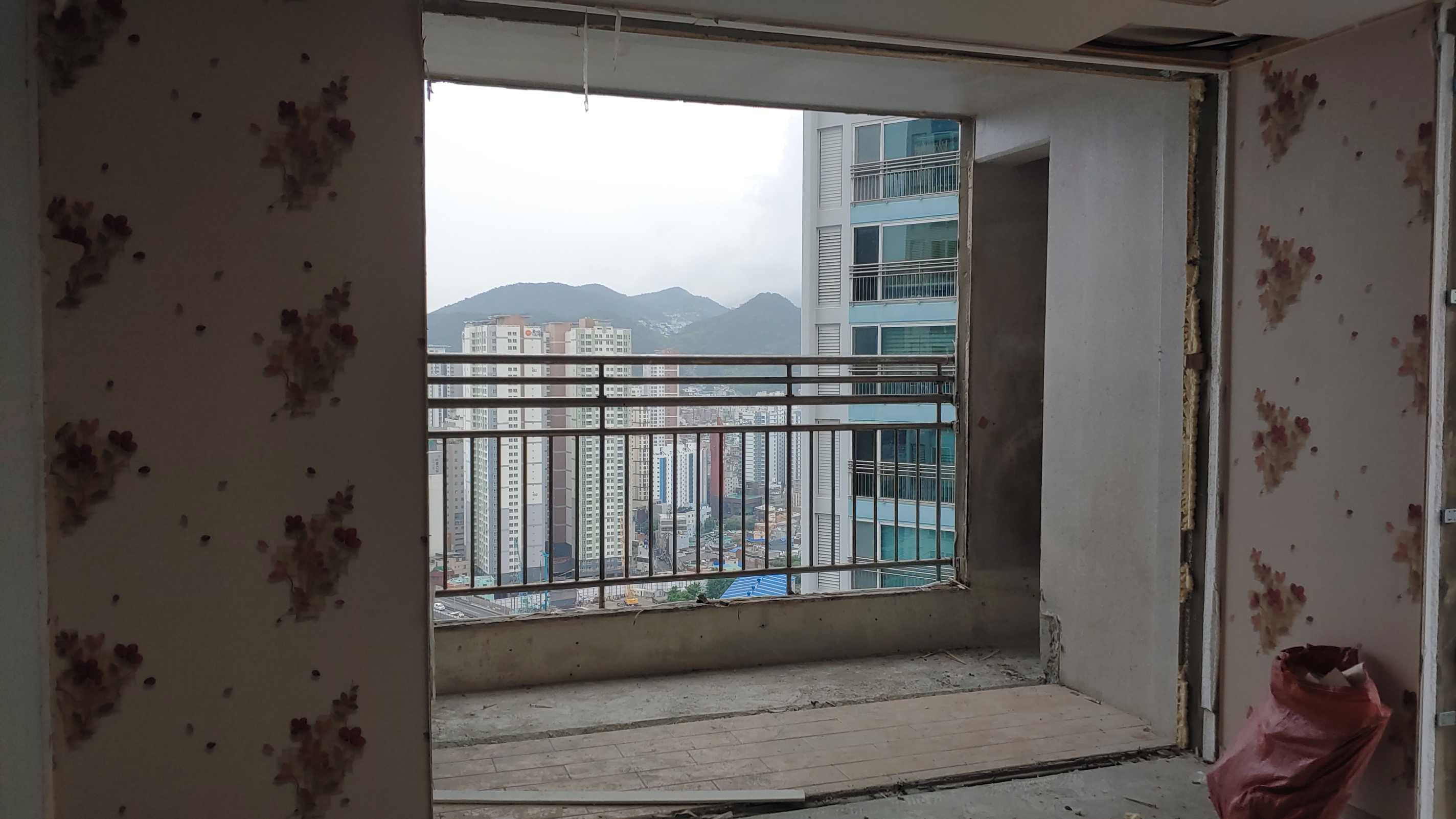

51평형의 가장 큰 평수로 안쪽에 위치한 작은방은 발코니가 전면과 측면 두 곳이 있으며 모두 비확장 형태이기에 내부 샷시까지 깔끔하게 철거 작업을 완료
작은방의 측면에 위치한 베란다로 별도의 발코니 확장 공사를 진행하지 않으며 베란다는 리모델링 공사를 진행하면서 별도로 활용할 예정입니다.
작은방과 붙어 있는 확장방은 기존 샷시가 내부측에 사용되는 이중창으로 되어 있기에 발코니 확장 구간에 사용하는 프라임이중창242 창호로 시공을 진행 할 예정이며 분양 시 설치된 이중창이기에 아무래도 등급이 낮은 제품으로 설치가 되었겠죠?
발코니 이중창의 경우 일반 이중창 대비 창틀의 폭이 넓고 레일이 높기에 외풍 및 소음 차단 효과가 우수하면서 빗물 넘침을 방지하기에 확장 구간에 꼭 필요한 이중창입니다.

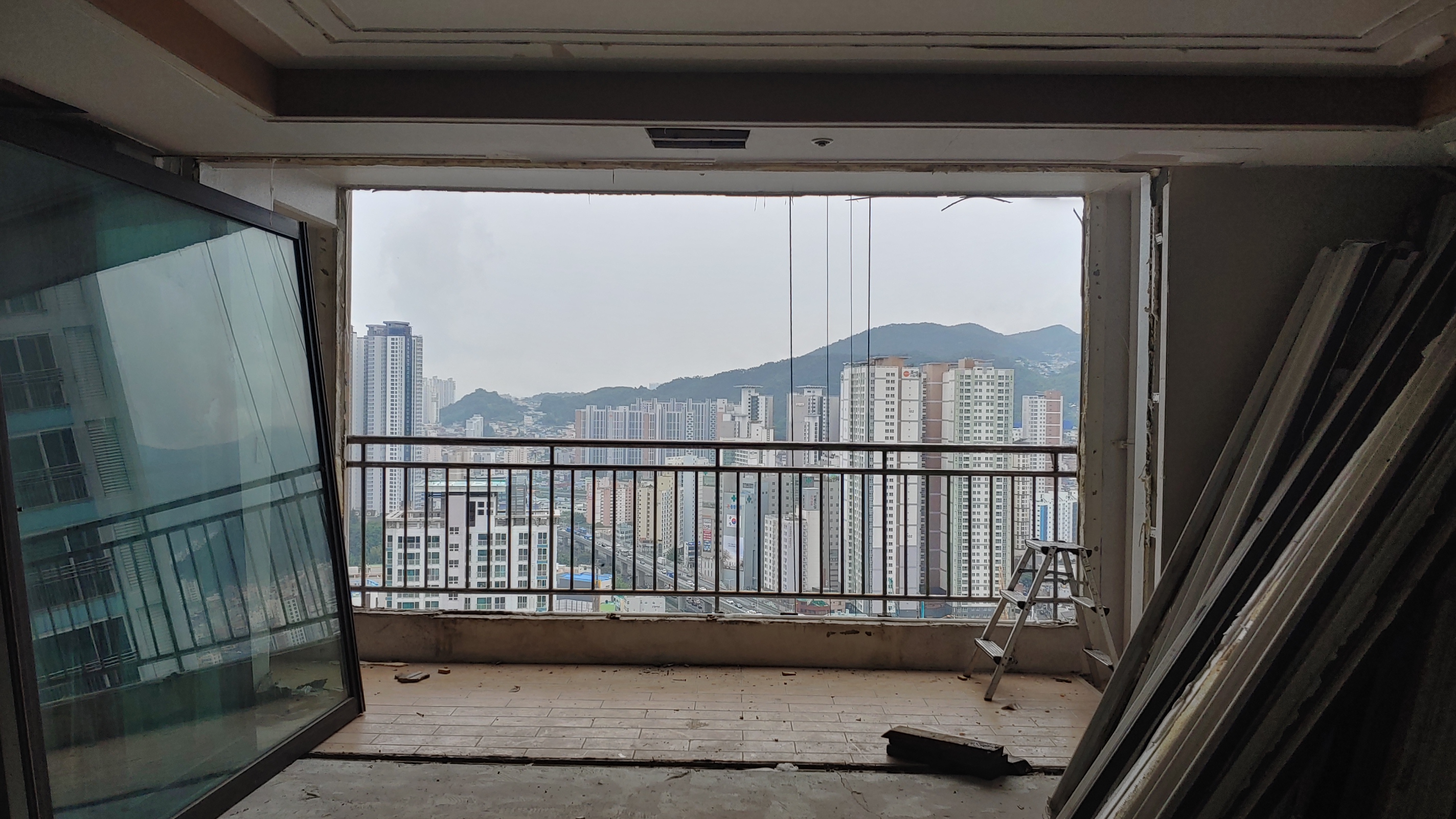

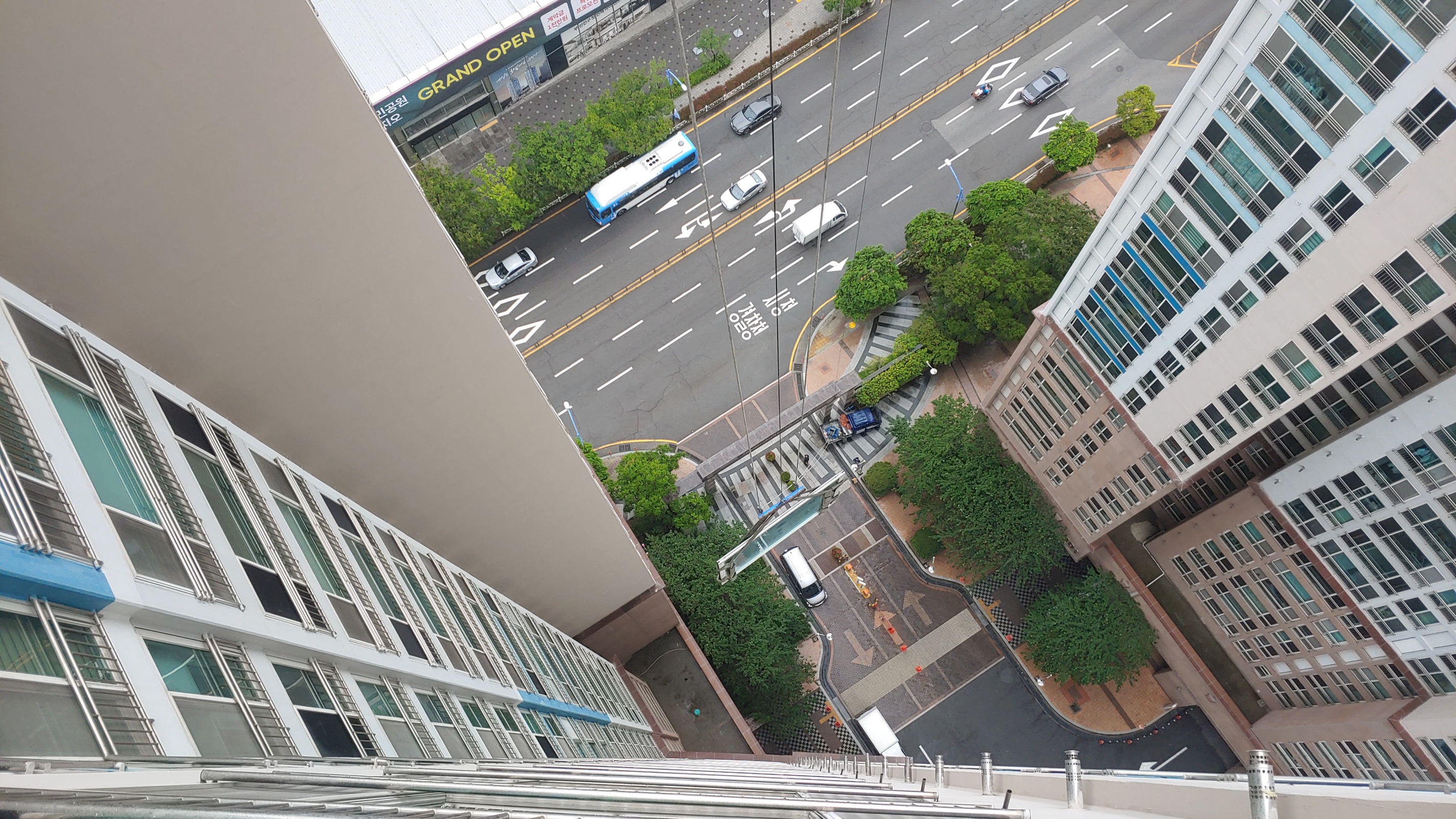

거실 발코니 역시 비확장 형태로 내부 출입문 샷시까지 모두 철거가 완료되었으며 이번 세대는 30층에 가까운 초고층 세대에 아파트 라인의 특성상 사다리 장비 사용이 불가능하기에 차량 윈치 장비를 이용해서 자재를 양중하기에 옥상에서 부터 윈치 장비를 설치하여 윈치 케이블이 거실 베란다 측으로 설치가 되어 있습니다.
거실 베란다 안쪽에 위치한 보조 주방 역시 외부 베란다 샷시 철거 작업을 진행 중에 있으며

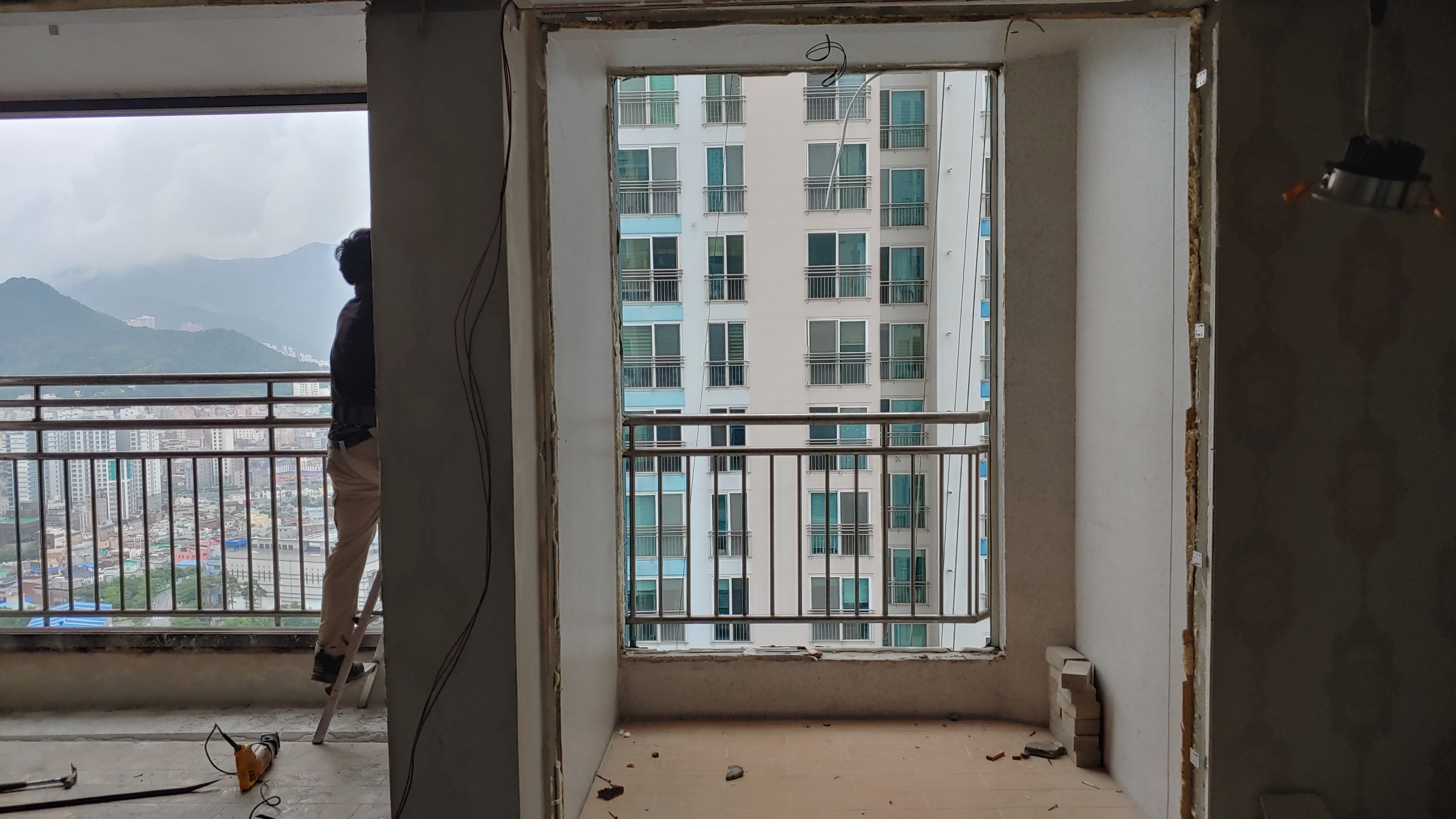

기존 가벽으로 나뉘어진 안방은 가벽을 터서 확장한 형태로 사용 중이었으며 베란다 샷시와 내부 분합문 샷시 모두 철거 작업을 진행합니다.
안방의 우수관이 위치해 있는 안쪽 베란다 샷시까지 모두 철거 작업을 진행
이번 세대는 앞서 설명드린 바와 같이 차량 윈치 장비를 이용해서 자재를 양중하기에 아래 사진과 같이 윈치 장비에 제품을 걸어서 세대로 이동 중에 있으며 윈치 장비의 경우 바람의 영향을 많이 받기에 조심해서 작업을 진행해야 문제 없이 양중이 가능하겠죠?
층수가 워낙 고층이기에 자재를 옮기는 시간 역시 상당히 오래 걸립니다.

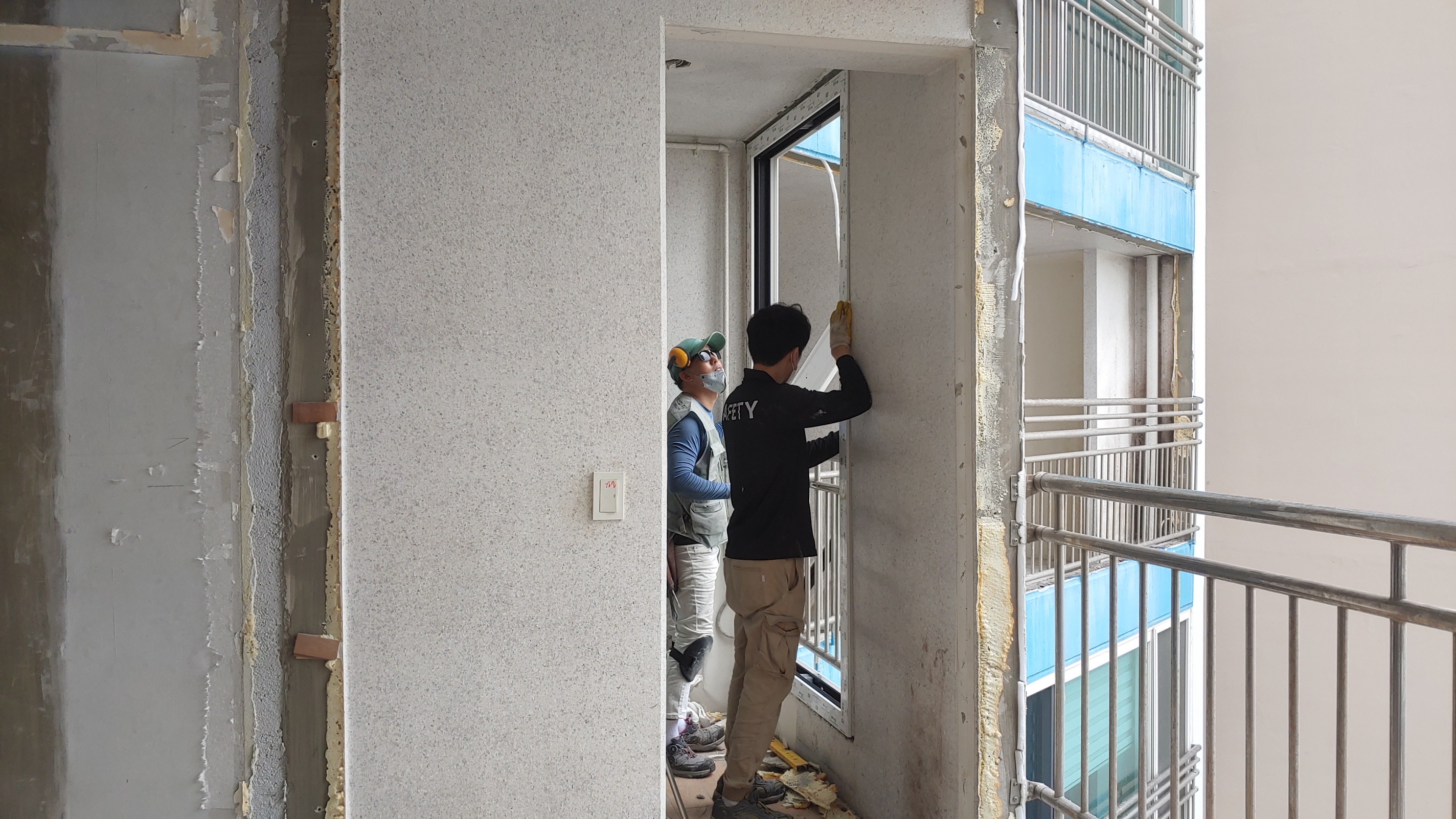

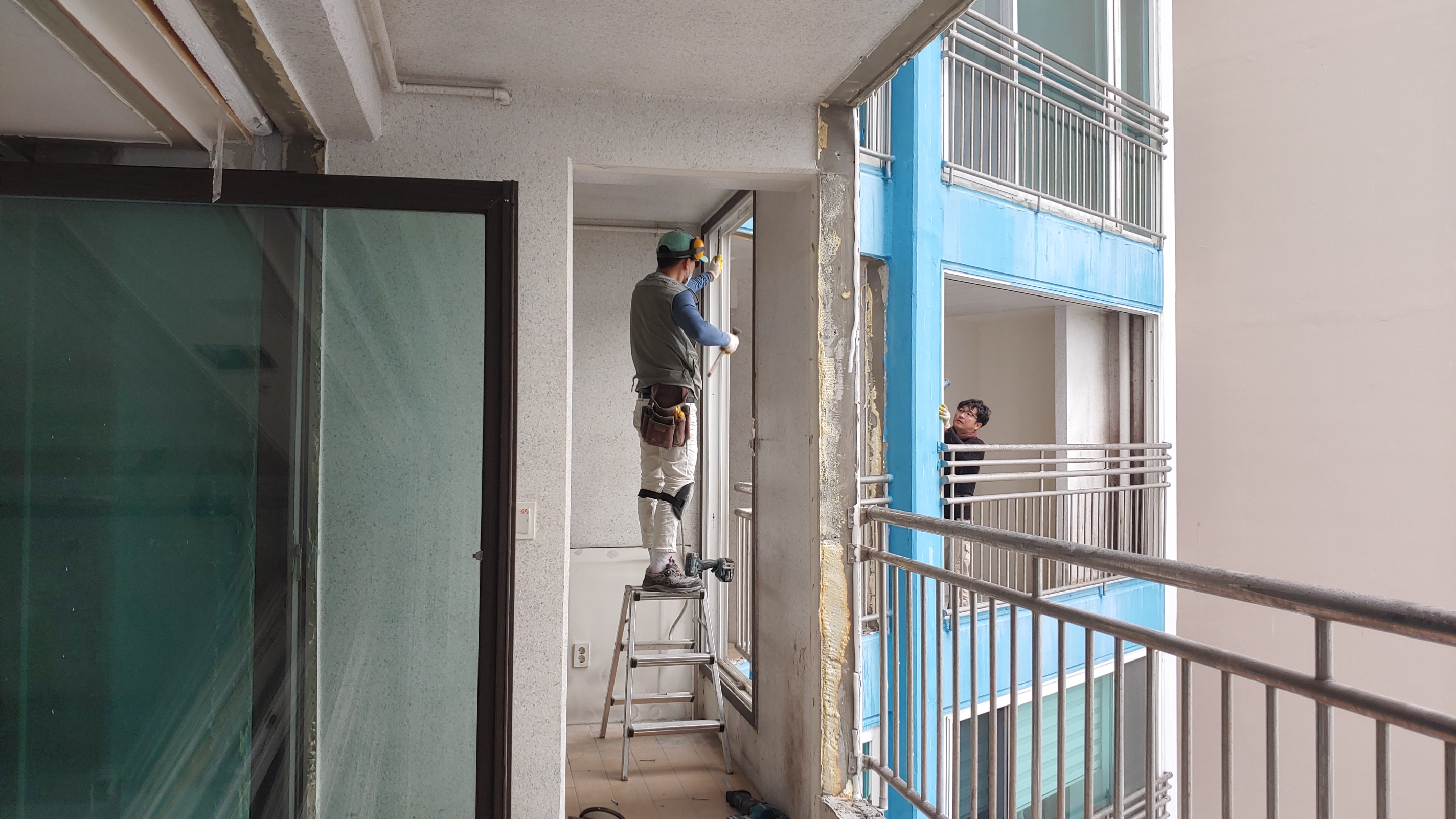

기존의 노후된 하이샷시를 모두 철거한 다음 거실에 위치한 보조 주방 샷시부터 시공을 위해 콘크리트 벽체의 수평을 확인하면서 플라스틱 고임목을 이용하여 높낮이를 조정 중에 있으며 구축 아파트 샷시 교체의 경우 신축 아파트와는 달리 벽체의 수평이 조금씩 상이하기에 이렇게 수평을 맞춰준 다음 설치를 진행해야 좀 더 정확하게 기준점을 잡고 설치가 가능하겠죠?
벽체의 수평을 조정한 다음 비확장 형태의 외부 베란다 샷시는 KCC발코니 창호 중 고급형 제품인 뉴프라임VBF140 창호로 시공을 진행하며 해당 제품은 자사의 기본형 제품인 발코니120 창호 대비 창틀의 폭이 넓고 레일이 높기에 외풍 및 소음 차단 효과가 우수하며 태풍의 강한 비바람에도 든든하게 버틸 수 있는 제품입니다.
기본형과 쉽게 구별할 수 있는 방법은 창틀이 전체적으로 큰 편도 있지만 아래 사진에서 확인 할 수 있듯이 샷시 레일이 검정색이 특징이기에 쉽게 구별이 가능합니다.

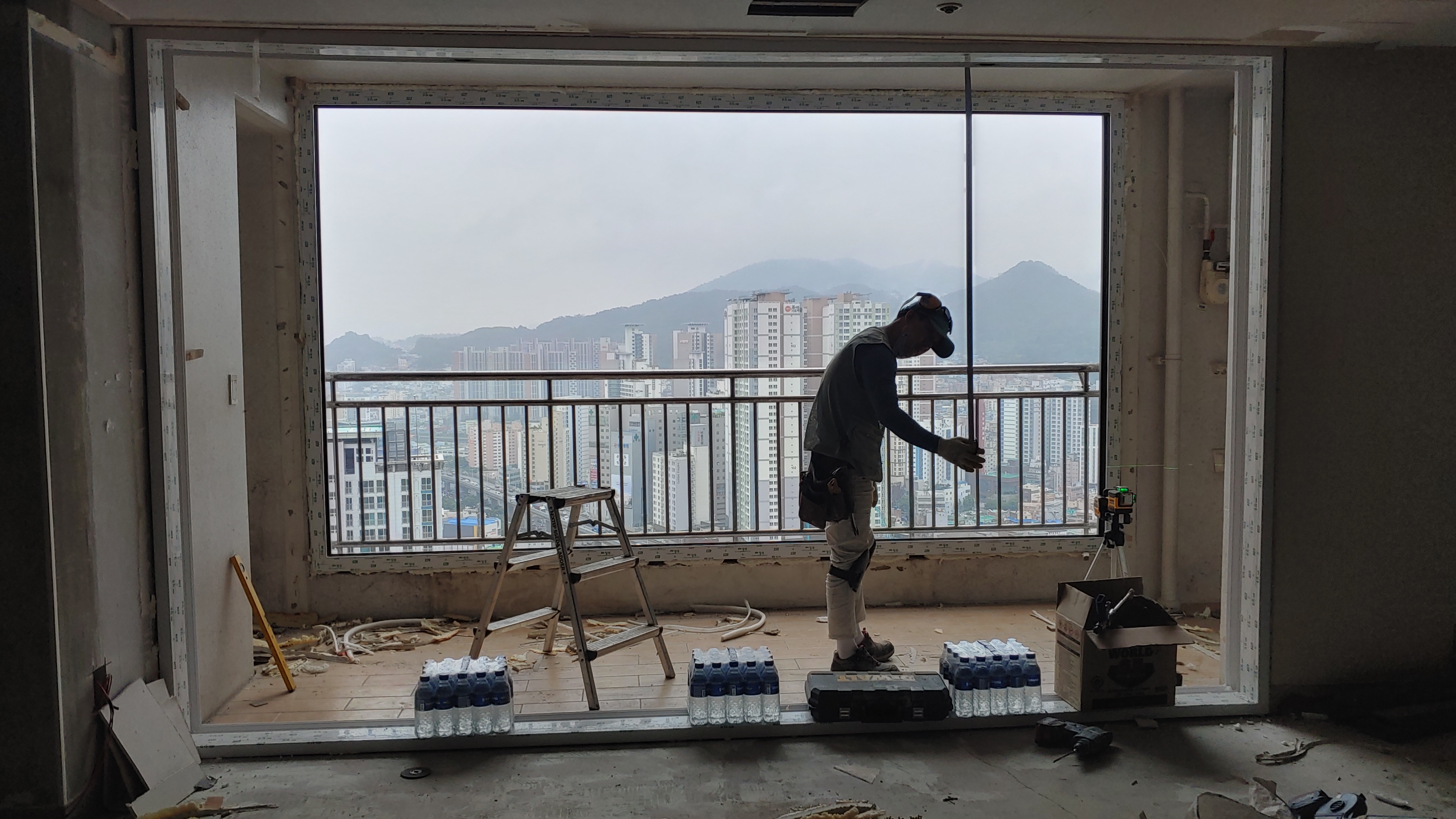

거실 발코니 샷시 역시 뉴프라임140 창호를 이용하여 창틀 고정을 완료한 다음 거실에서 베란다로 나가는 출입문 샷시 시공을 위해 창틀 하부 수평을 조정 중에 있는데요.

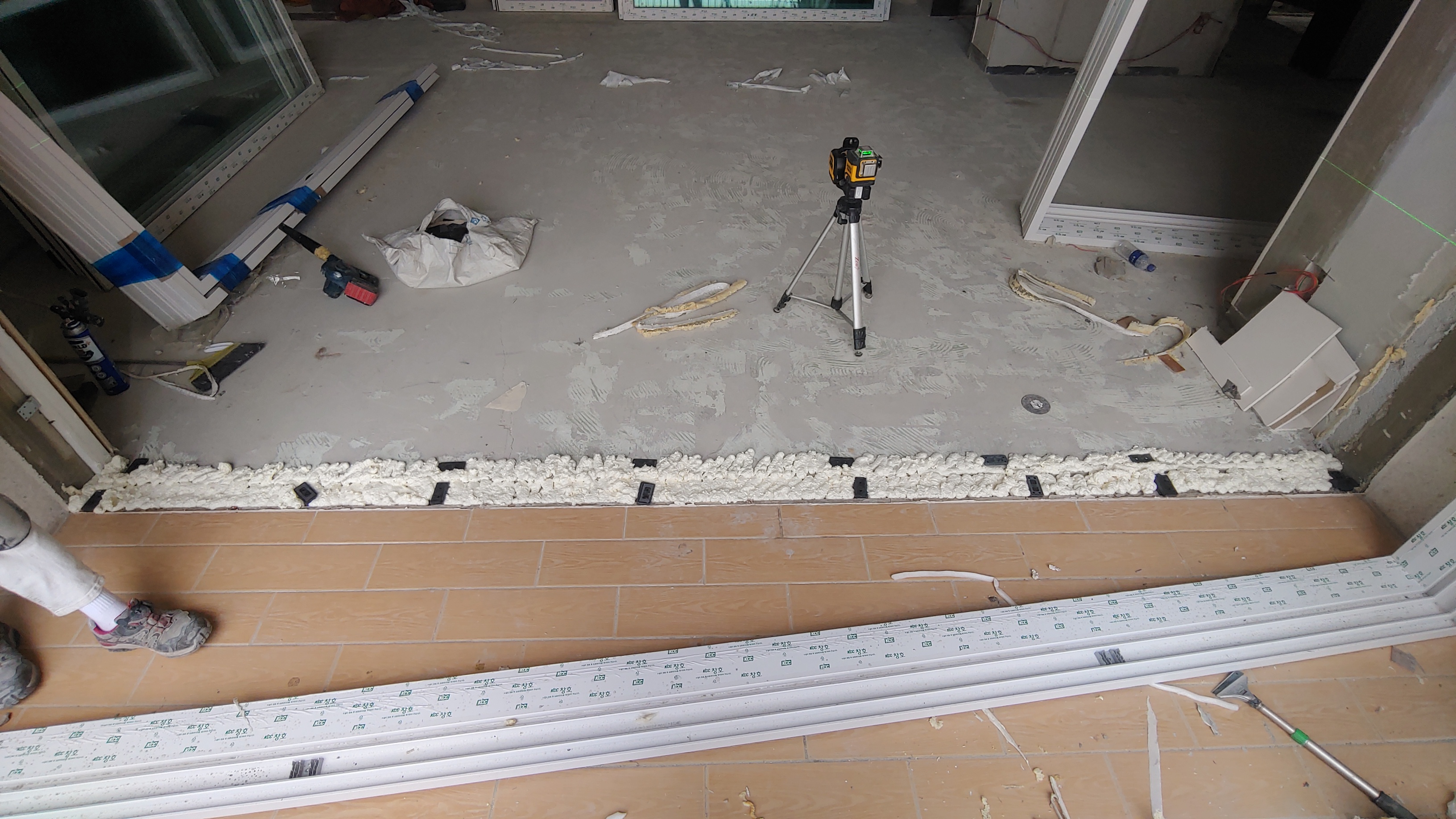

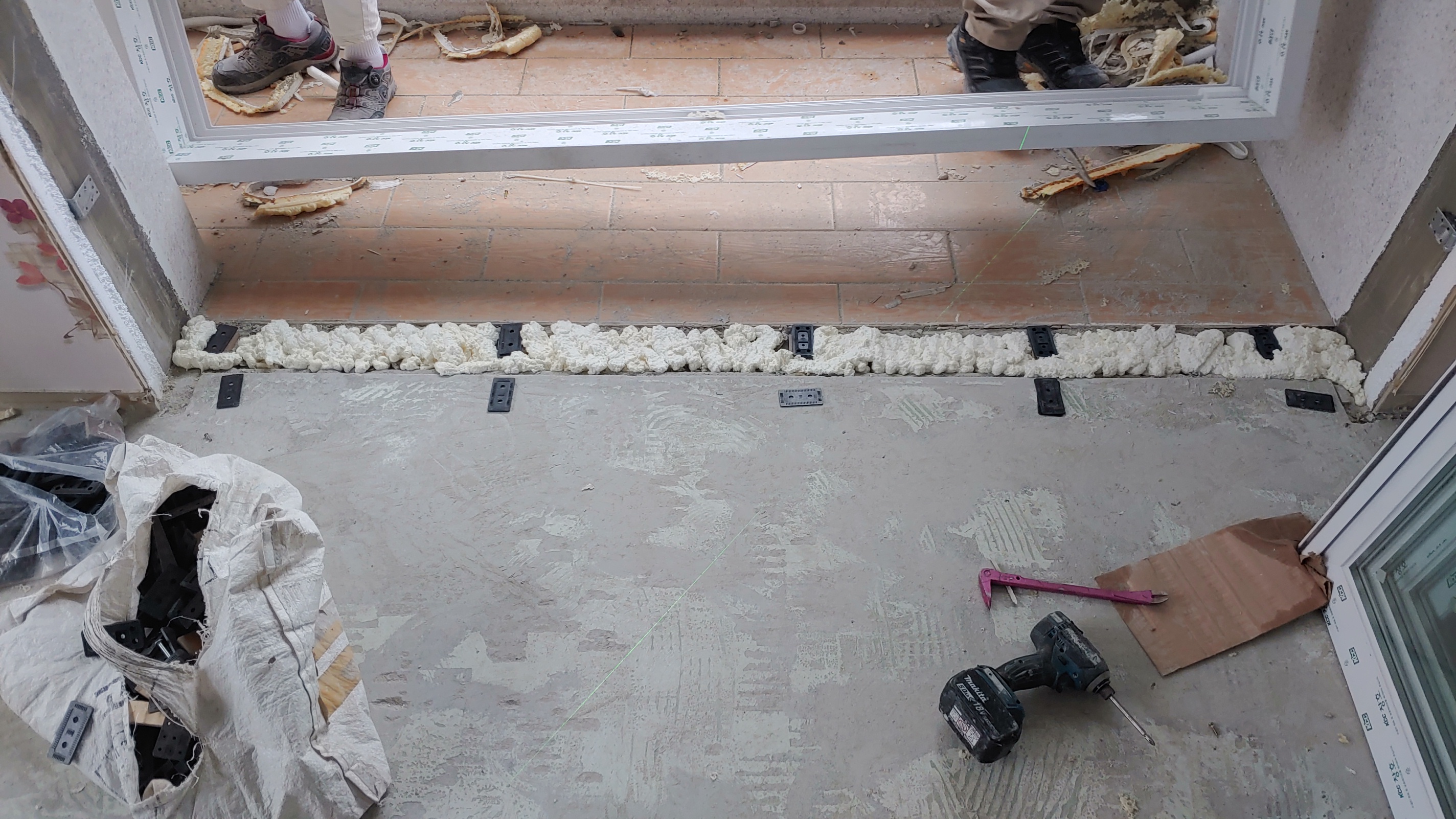

아래 사진과 같이 플라스틱 고임목을 이용하여 촘촘하게 높낮이를 맞춰준 다음 창틀 하부 틈새를 전체 우레탄폼으로 충진하여 틈새를 메워준 뒤 창틀 시공을 진행하고 있습니다.
이러한 부분들은 샷시 시공이 완료되면 보이지 않는 부분이지만 출입문으로 활용하는 샷시의 경우 무거운 창문을 자주 여닫으면서 출입하기에 창틀 레일의 쳐짐을 최소화하고자 항상 아래와 같은 형태로 시공을 진행한다고 보시면 되겠죠?

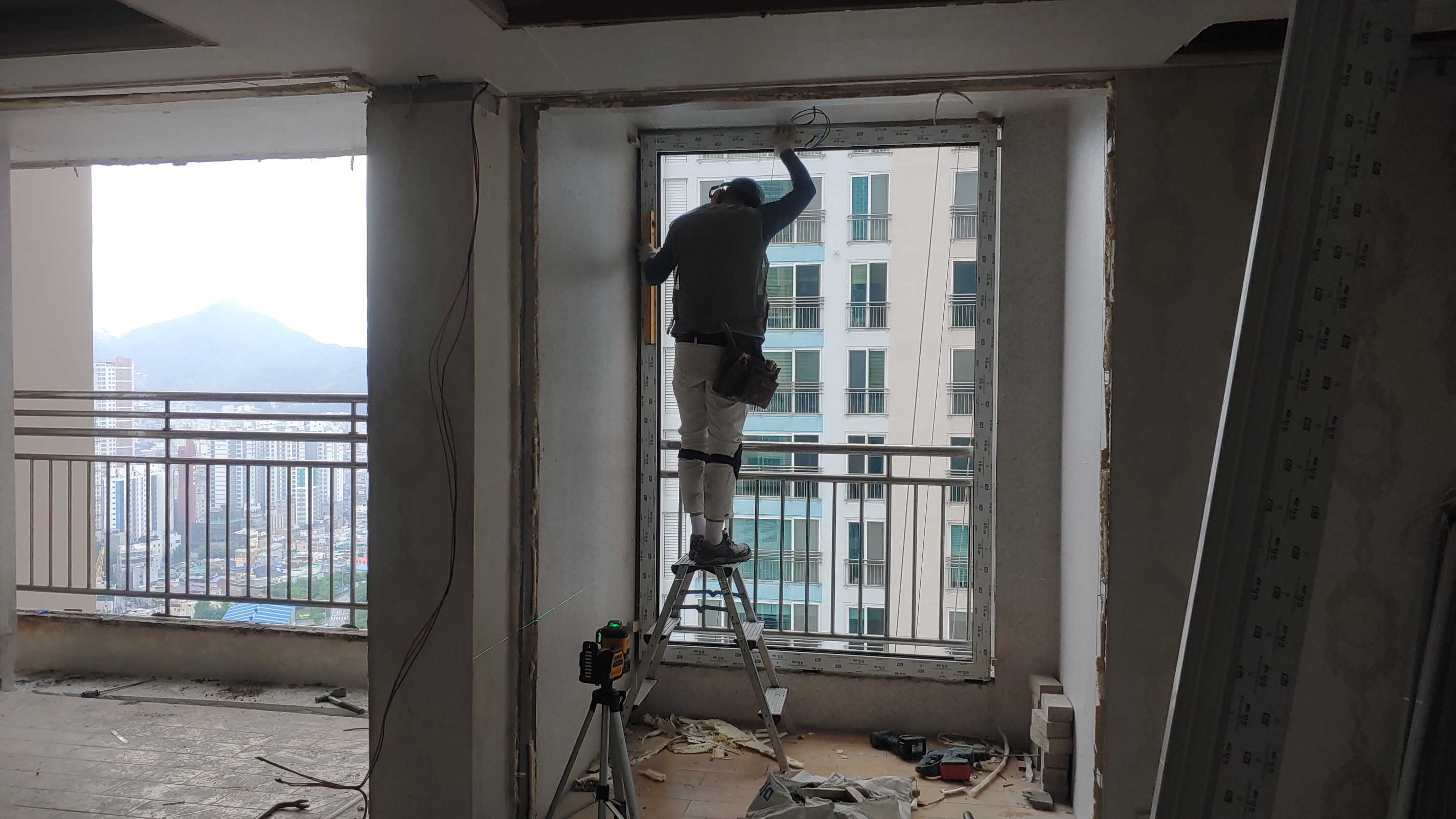

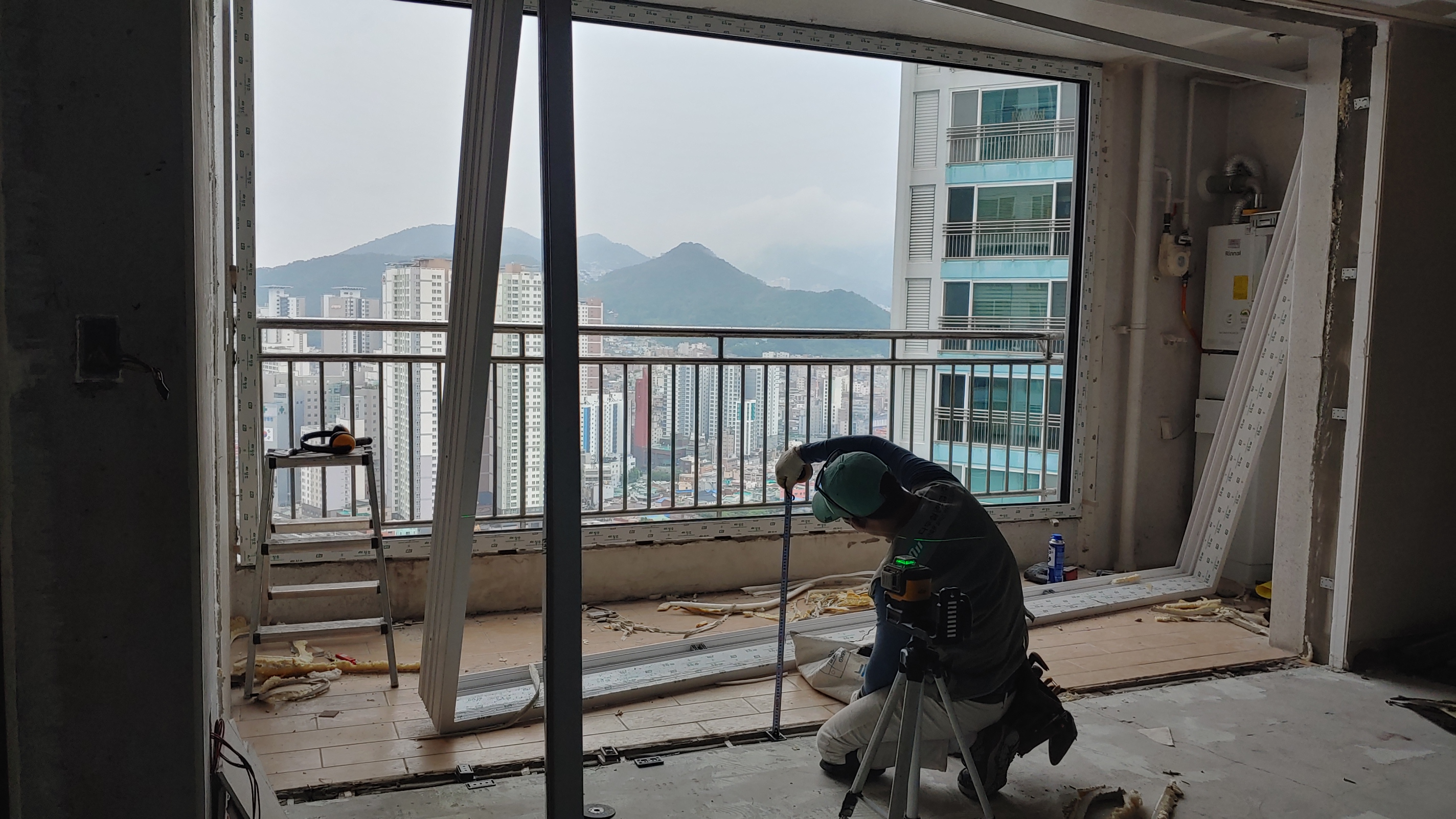

출입문 샷시는 공틀일체형225 창호로 시공을 진행하며 창틀의 전체적인 수직 수평을 확인한 다음 상부 레일의 고정을 위해 아래와 같이 줄자와 레이저 수평계를 이용하여 눈금을 확인하면서 고정을 진행, 샷시는 칼블럭을 이용하여 고정하기에 칼블럭이 설치되는 깊이에 따라 수평이 틀려지므로 아래와 같이 눈금을 확인하면서 고정해야 좀 더 정확하게 설치가 가능합니다.
구간 구간 모두 칼블럭을 설치하는 구간은 눈금을 확인하면서 시공을 진행하고 있으며 이러한 형태로 시공을 진행하기에 빠르게 마무리가 되기 보다는 시간은 좀 더 걸리더라도 꼼꼼하게 설치를 진행하고 있습니다.
원데이 시공의 장단점이 물론 존재하지만 보통 전체 교체를 진행하는 이런 세대의 경우 이틀의 일정으로 공사를 진행하는데요.
첫째날 자재 양중과 샷시 시공이 완료되고 둘째날 실리콘 마감과 손잡이 설치 등을 진행한다고 보면 이해하기 쉽겠죠?

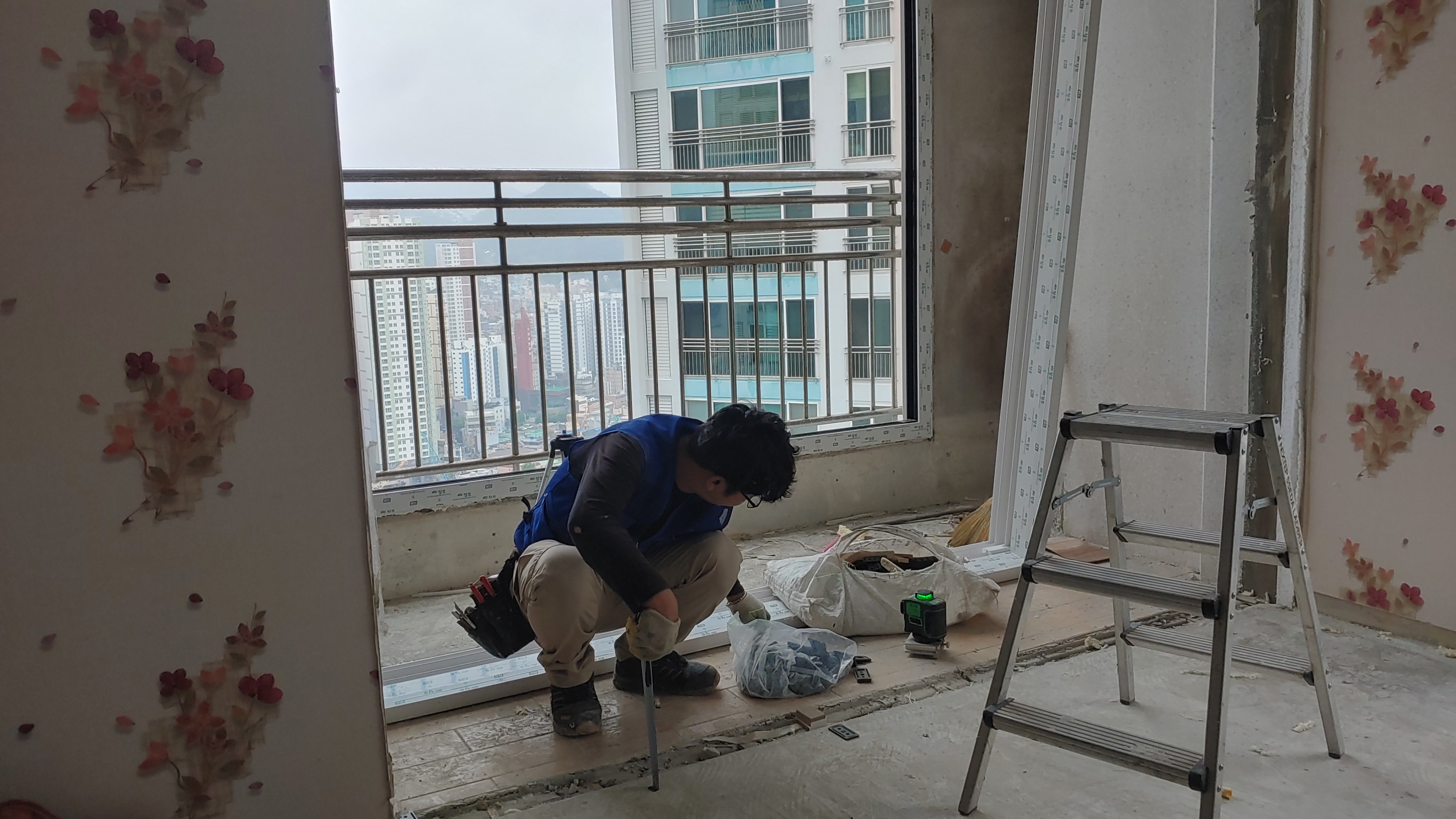

안방의 우측 작은 베란다 샷시 역시 시공 전 벽체의 수평을 조정 중에 있으며

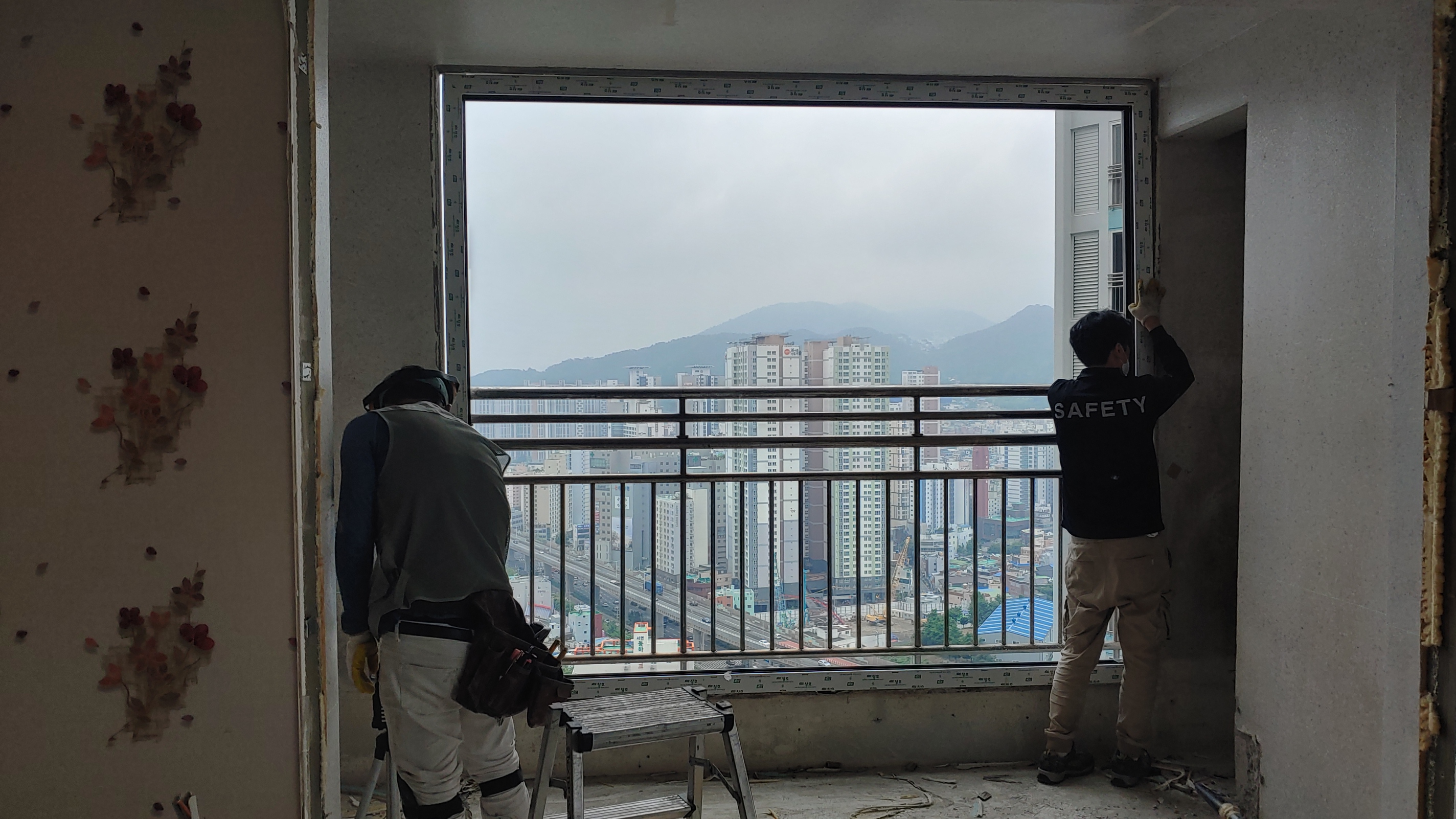

수평을 확인한 다음 뉴프라임140 창호로 시공을 진행, 하부 수평을 확인하고 난 다음 창틀 시공을 진행하더라도 그냥 시공하는게 아니라 창틀의 수직 수평을 다시금 꼼꼼하게 확인하면서 창틀 고정을 진행 중에 있습니다.

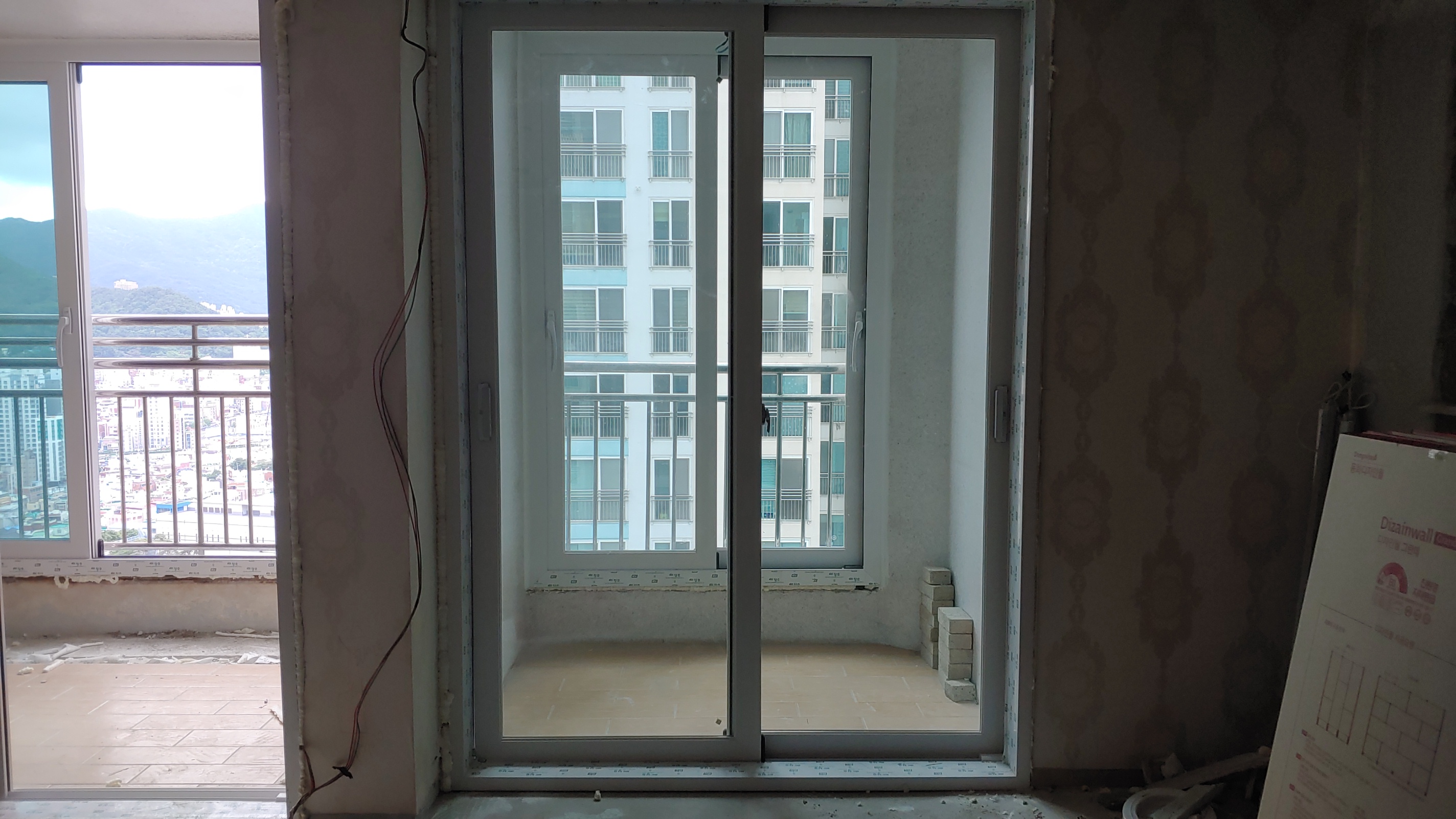

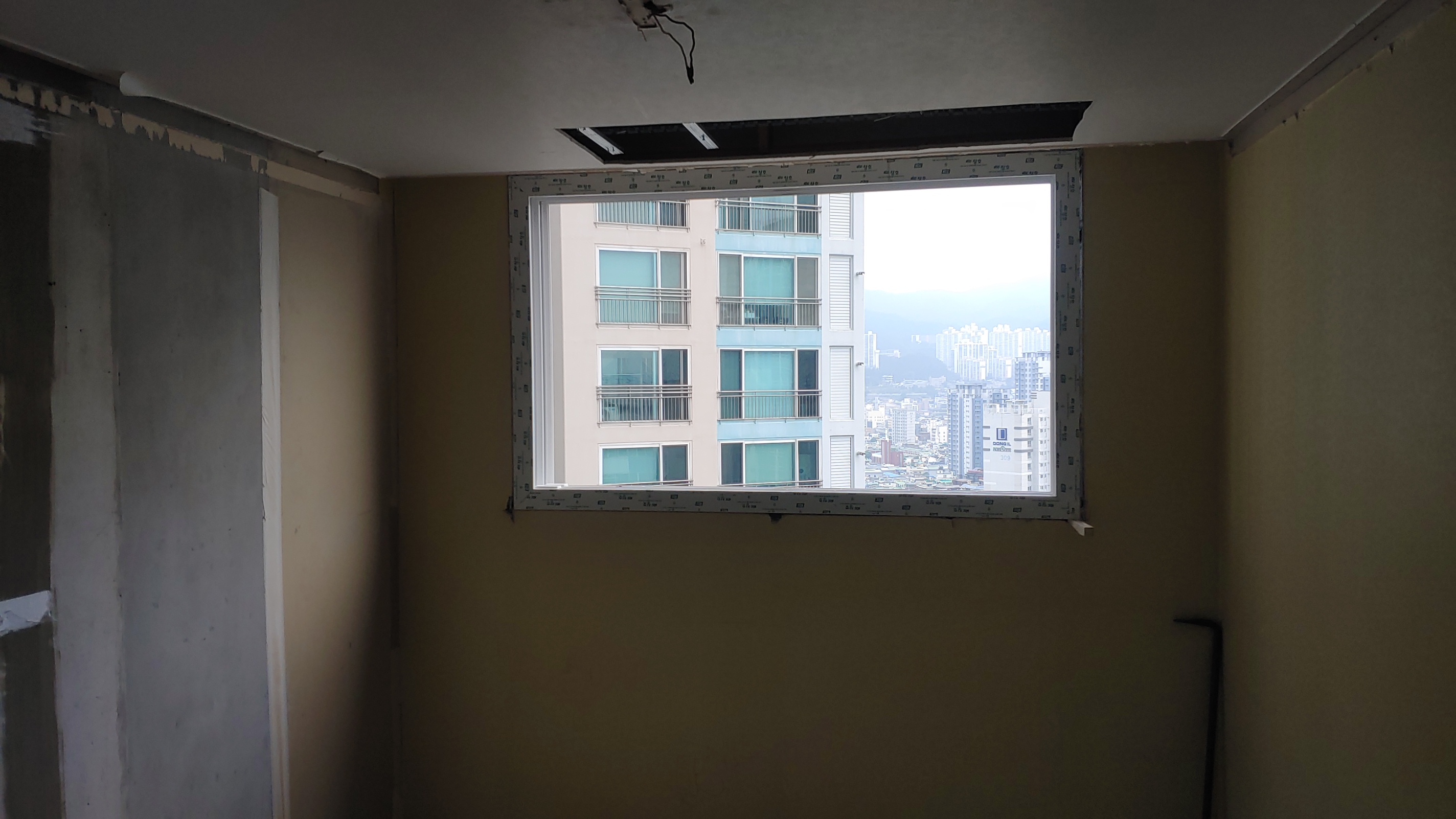

확장방의 경우 발코니 이중창인 프라임이중창242 창호로 창틀 고정이 완료되었으며 창틀 고정 후 내외부 틈새 우레탄폼으로 꼼꼼하게 충진 작업까지 완료, 확실히 기존에 설치되어 있던 이중창보다 창틀의 레일들이 더욱 높아보이네요.
작은방의 전면 베란다부터 수평을 조정한 다음 샷시 시공을 진행하며 매번 작업 사진을 보면 알 수 있듯이 샷시는 동일한 작업을 반복한다고 보시면 되는데요.
얼마나 기본을 지키면서 꼼꼼하게 시공하느냐가 무엇보다 중요합니다.

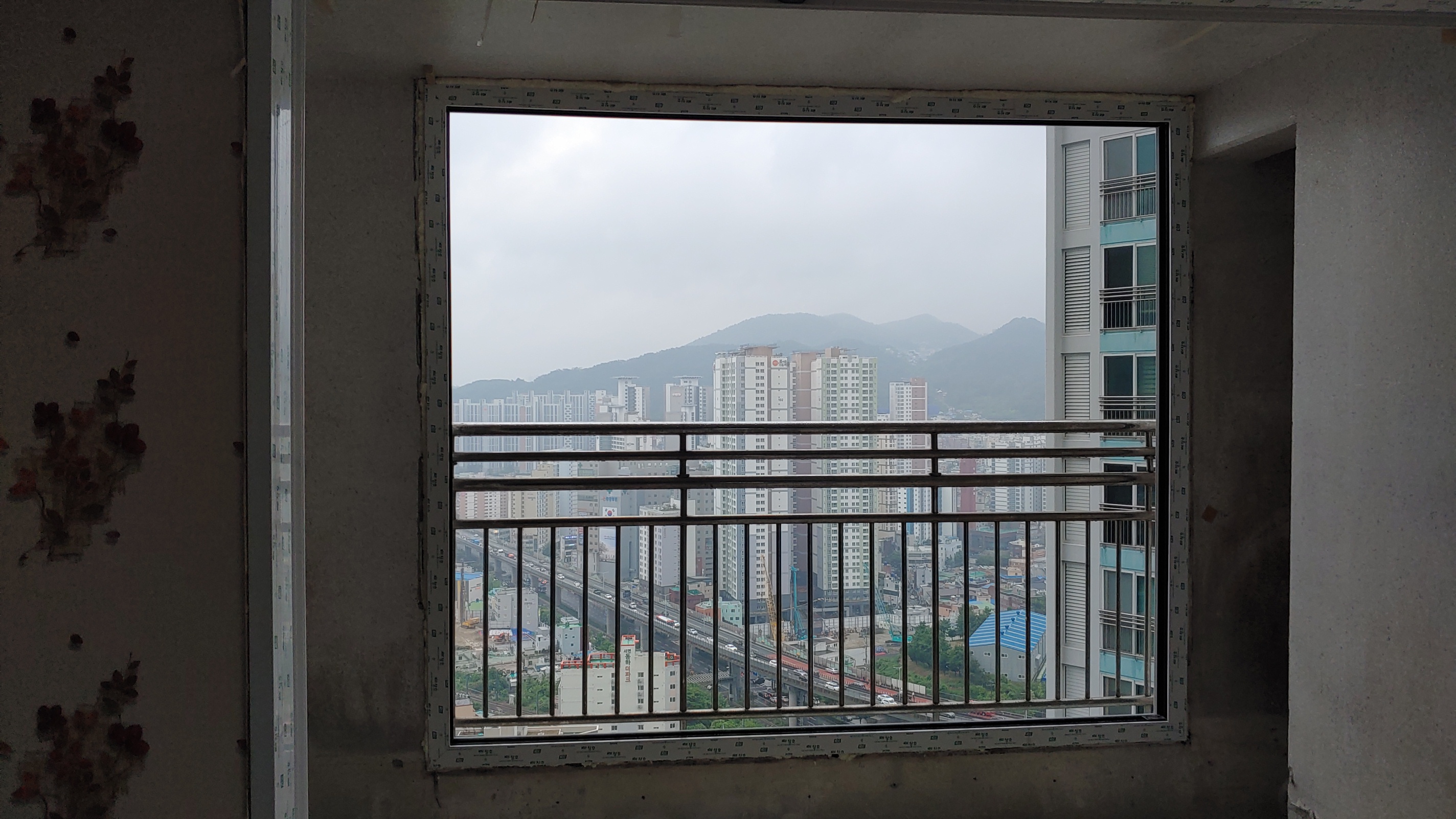

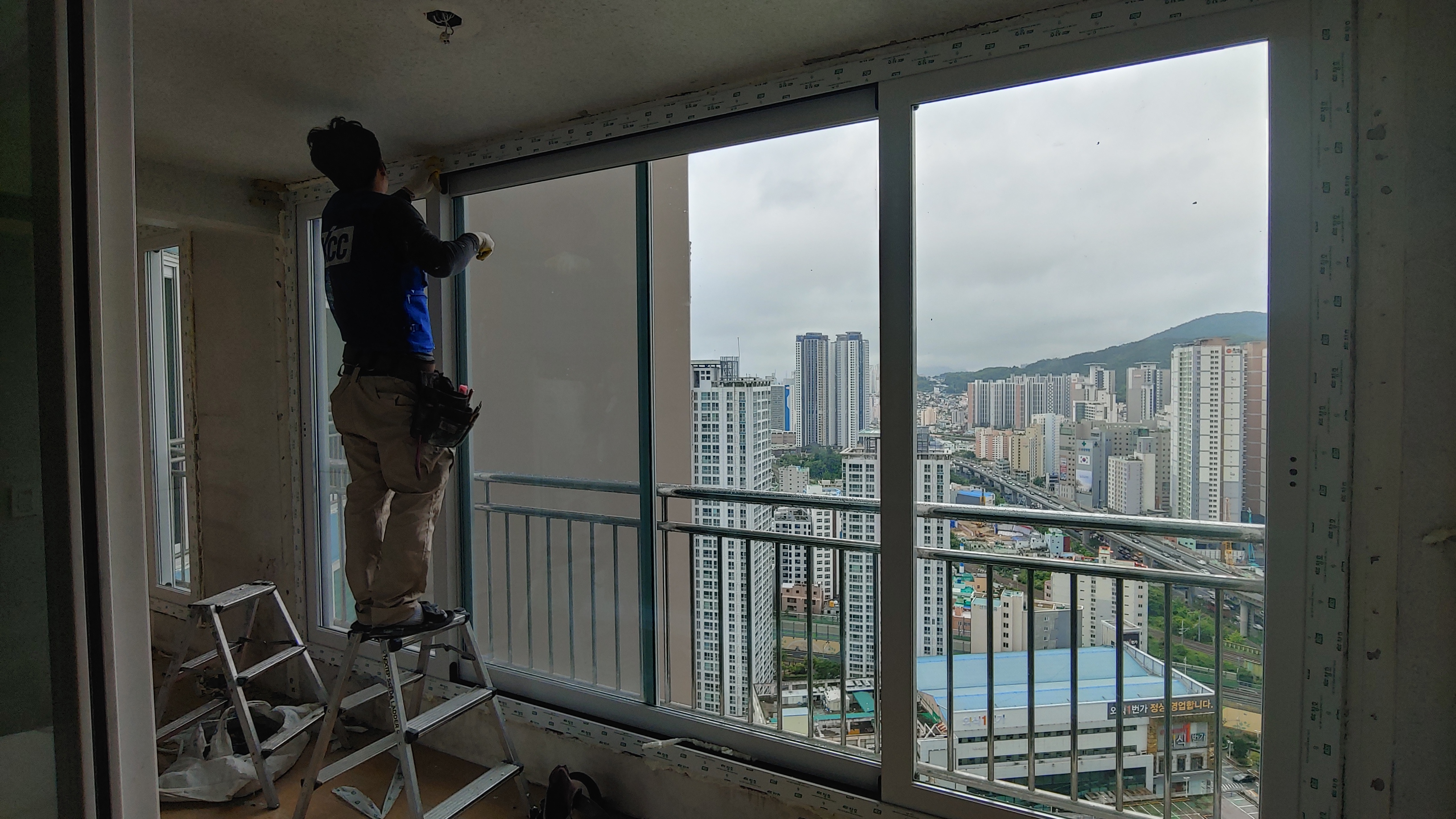

하부 수평을 조정한 다음 KCC뉴프라임140 창호로 시공을 진행하며 초고층 세대이면서 바람을 바로 맞닿는 전면에 위치한 동이기에 최대한 튼튼하게 창틀 고정을 진행
베란다 창틀 고정 후 내부 출입문 샷시를 시공하기에 앞서 다른 출입문 샷시와 동일하게 하부 수평을 조정 중에 있으며
고임목으로 촘촘하게 맞춰준 다음 틈새에 우레탄폼을 충진하여 메워준 뒤 공틀일체형225 창호로 시공을 진행
하부 틈새 보강 작업 후 공틀일체형225 창호로 시공을 진행하며

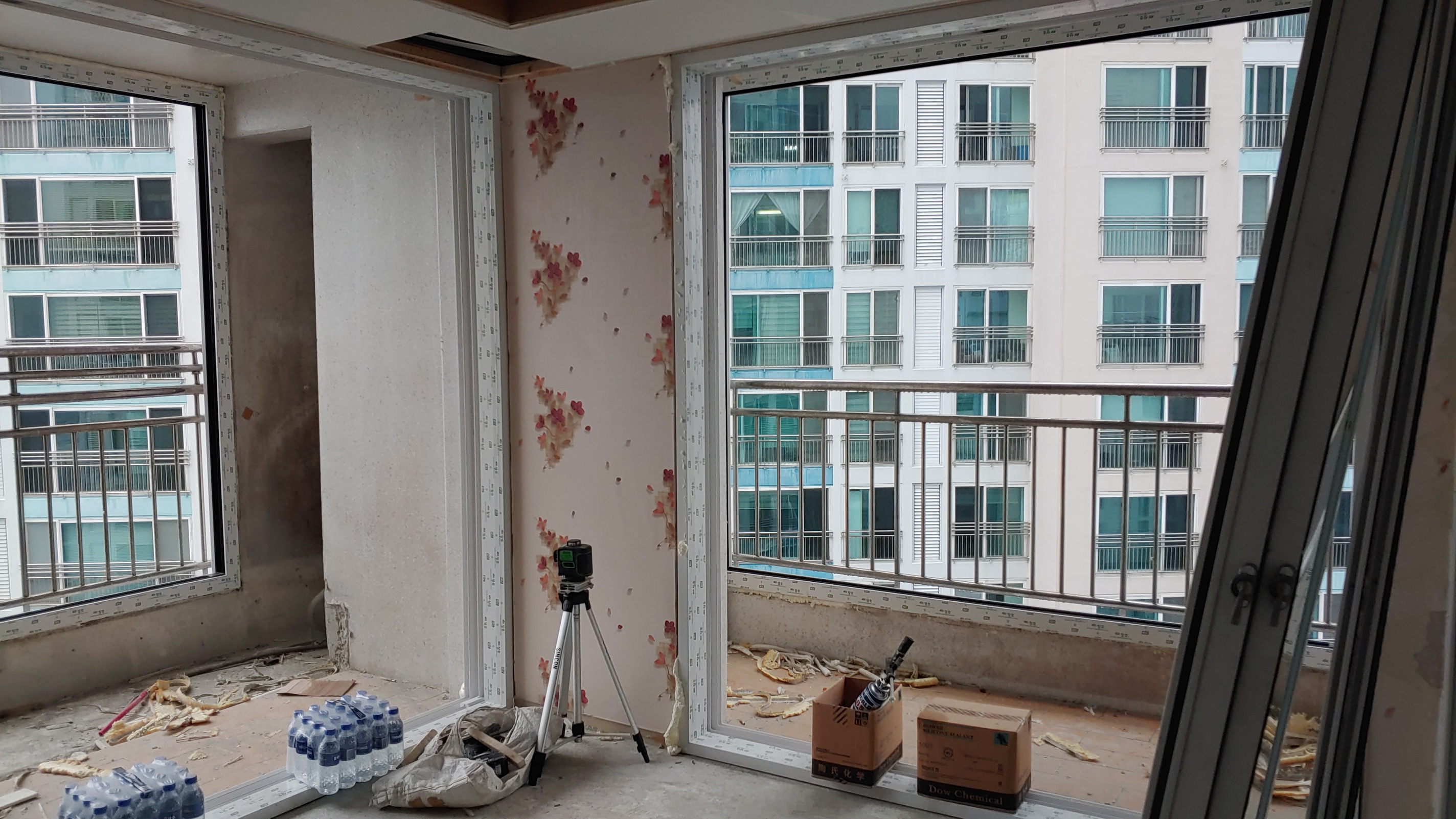

작은방의 전면과 측면 내창과 외창 모두 창틀 시공이 완료되었으며 창틀 고정 후 내외부 틈새 우레탄폼으로 꼼꼼하게 충진 작업을 완료하여 벽체와 창틀의 이격 부분을 메워줍니다.
이렇게 창틀의 이격 부분을 우레탄폼으로 꼼꼼하게 충진 작업을 진행해야 창틀 주위 틈새로 들어오는 외풍을 차단하고 창틀과 벽체를 단단하게 고정할 수 있는 역할을 동시에 하겠죠?
간혹 불량 시공으로 인하여 샷시를 얼마 사용하지 못하고 재시공을 하는 세대를 방문해보면 기존 샷시를 뜯을 때 대부분 우레탄폼 혹은 실리콘 등이 어설프게 충진되어 있거나 마감이 되어 있는데요.
이러한 기본적인 요인들이 부족하면 창틀의 틈새가 발생하여 무게에 의해 눌리면서 쳐지거나 혹은 외풍의 유입 등 기본적으로 샷시가 갖추어야 할 요건들이 부족해지면서 빨리 샷시가 변형이 되기에 십수년 이상은 커녕 얼마 못가 재설치를 하는 문제가 발생하기에 항상 샷시 가격 혹은 광고에 현혹되지 말고 해당 업체의 시공 사례를 살펴보면서 믿을 만한 곳에 시공을 의뢰하는게 무엇보다 중요합니다.

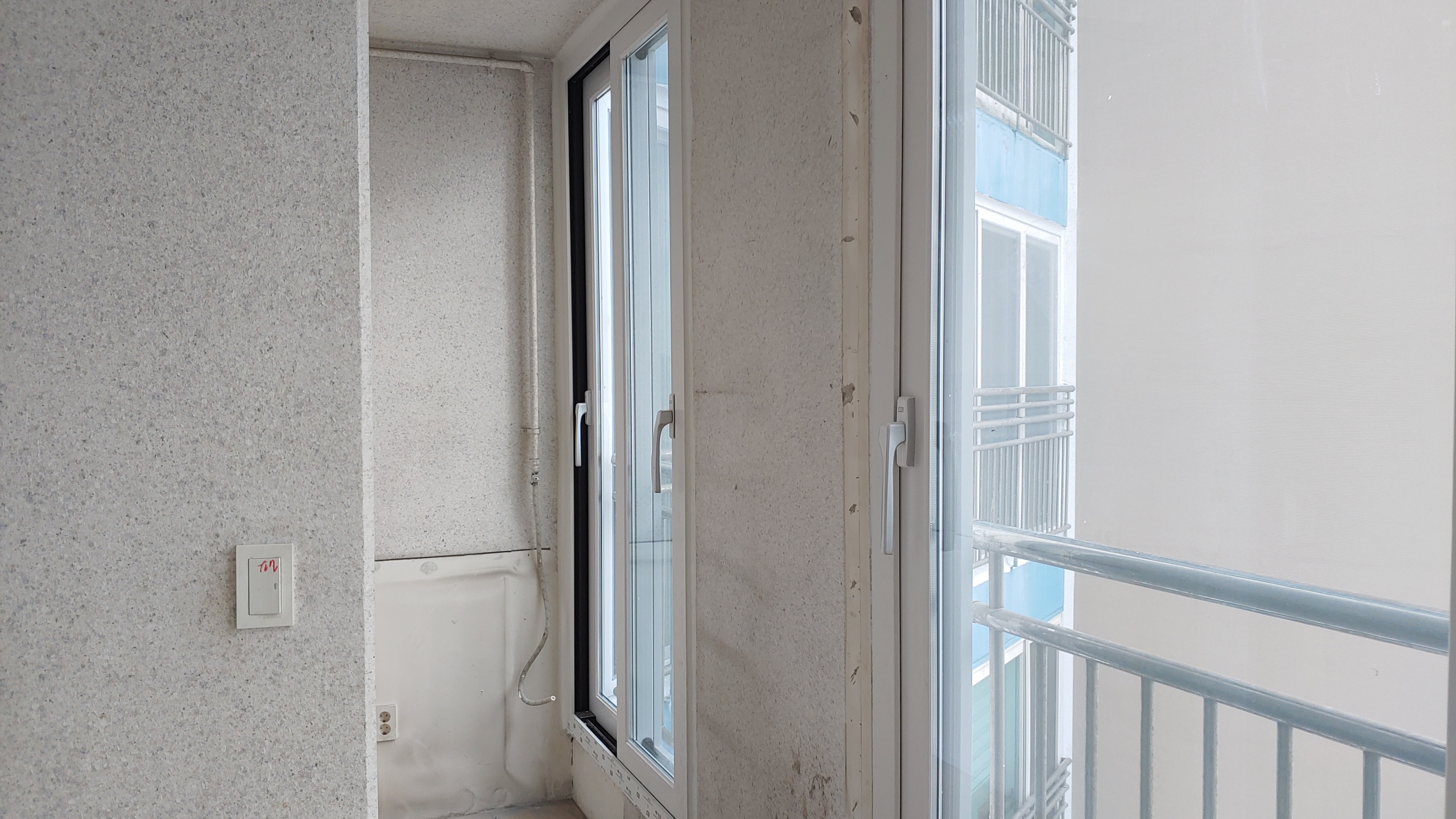

안방 샷시 역시 좌측 안쪽 베란다는 뉴프라임140 창호로 시공 후 출입문 샷시는 다른 구간과 동일하게 공틀일체형225 창호로 시공을 진행 중에 있으며
안방 좌측 베란다 출입문 샷시에 이어 우측 베란다 출입문 샷시 설치를 진행
전체적으로 창틀 설치를 완료한 다음 외부 베란다 샷시는 모두 24mm복층유리에 단열 효과를 높이고자 로이유리를 적용하여 설치를 진행하였으며 방충망 역시 고층이기에 한번 시공하고 나면 교체하기가 여러워 스텐망을 적용하여 시공을 진행, 스텐망이 일반 철망보다 좀 더 튼튼하며 삭는 문제가 없어 수명이 오래가는 장점이 있으며 일반 망 대비 좀 더 촘촘하기에 벌레 등을 차단하는 데에도 효과적이죠.

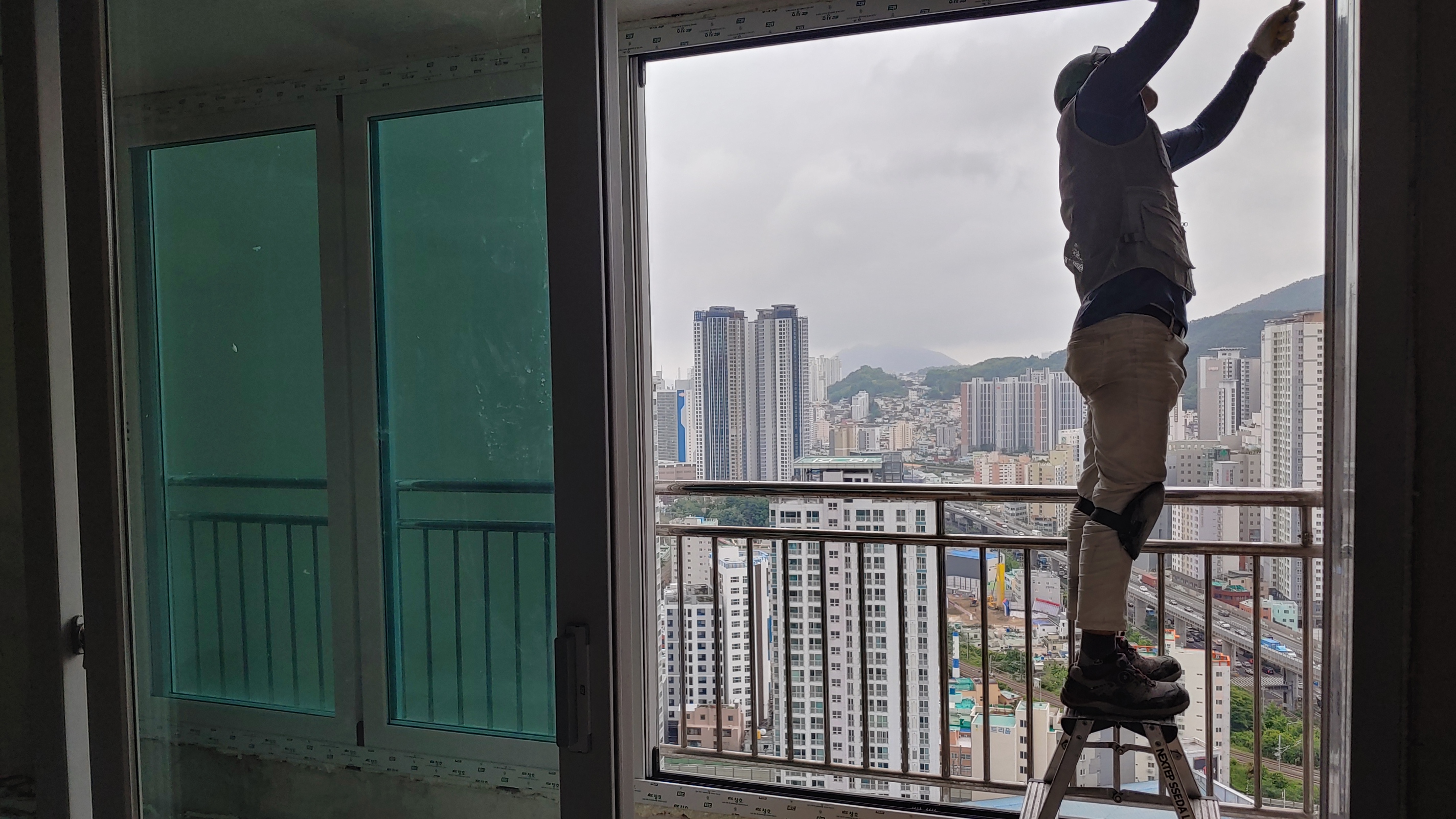

창틀 고정이 완료되었기에 창호 주위 전용 실리콘을 이용하여 전체 외부 실리콘 코킹 작업을 진행하며
외부 실리콘 코킹 작업을 진행하면서 아파트의 년식이 많이 오래되지 않아 크랙 문제는 별로 없으나 꼼꼼하게 확인하면서 코킹 작업을 진행합니다.
외부 코킹이 제대로 되지 않으면 누수 문제가 발생하기에 항상 꼼꼼하게 확인하면서 작업하며 외부 코킹은 튼튼하게 내부 코킹은 마감 용도이기에 깔끔하게 마감을 진행
외부 코킹에 이어 내부 발코니 구간은 모두 실리콘으로 마감 작업을 진행 중에 있으며

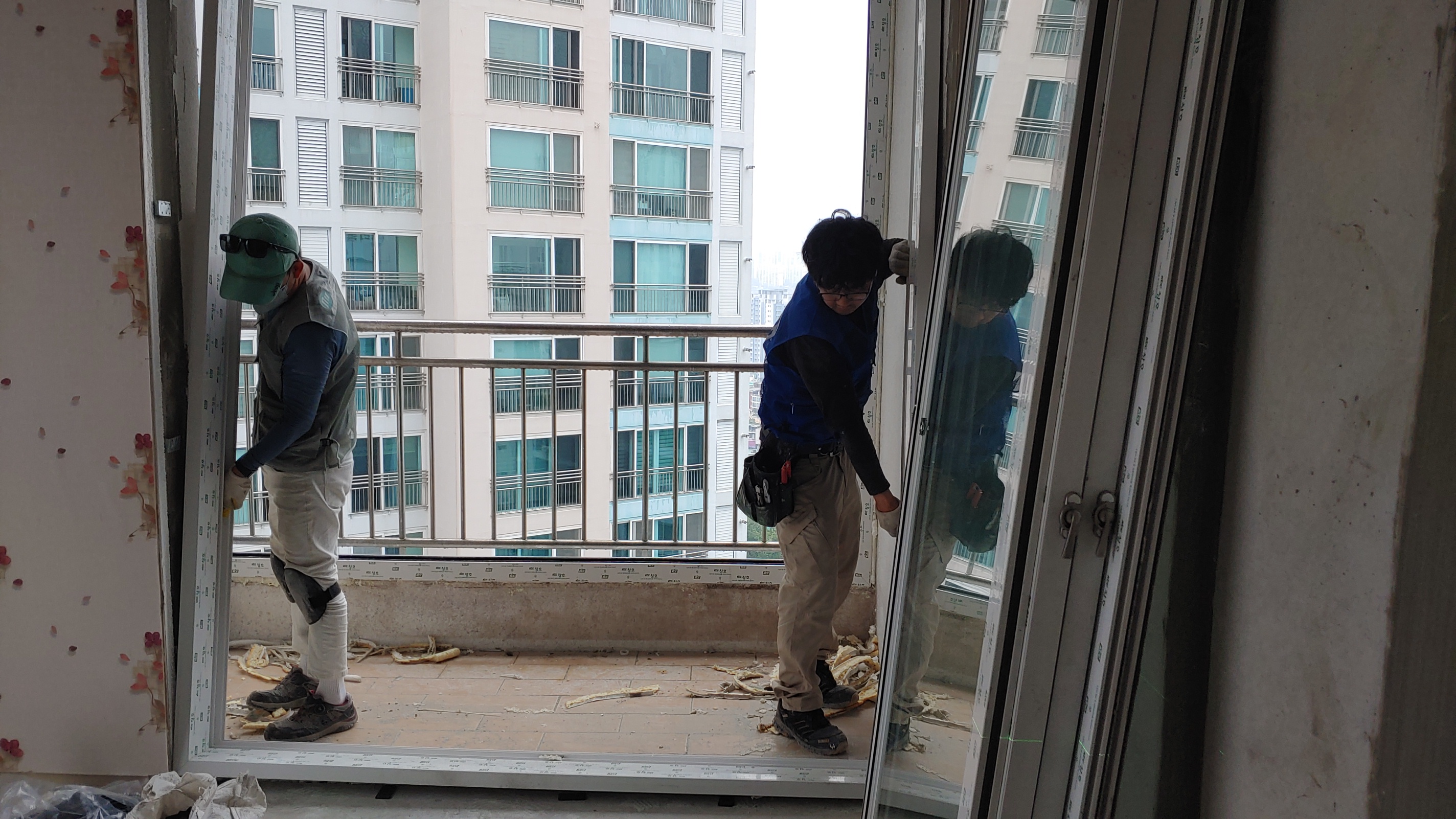

실리콘 코킹 작업을 진행하면서 내부 샷시 역시 22mm투명복층유리가 적용된 창짝을 설치합니다.
이번 세대는 앞서 설명드린 바와 같이 로이유리를 적용하여 시공을 진행하였기에 유리에 인쇄된 라벨을 확인해보면 쉽게 구별이 가능한데요.

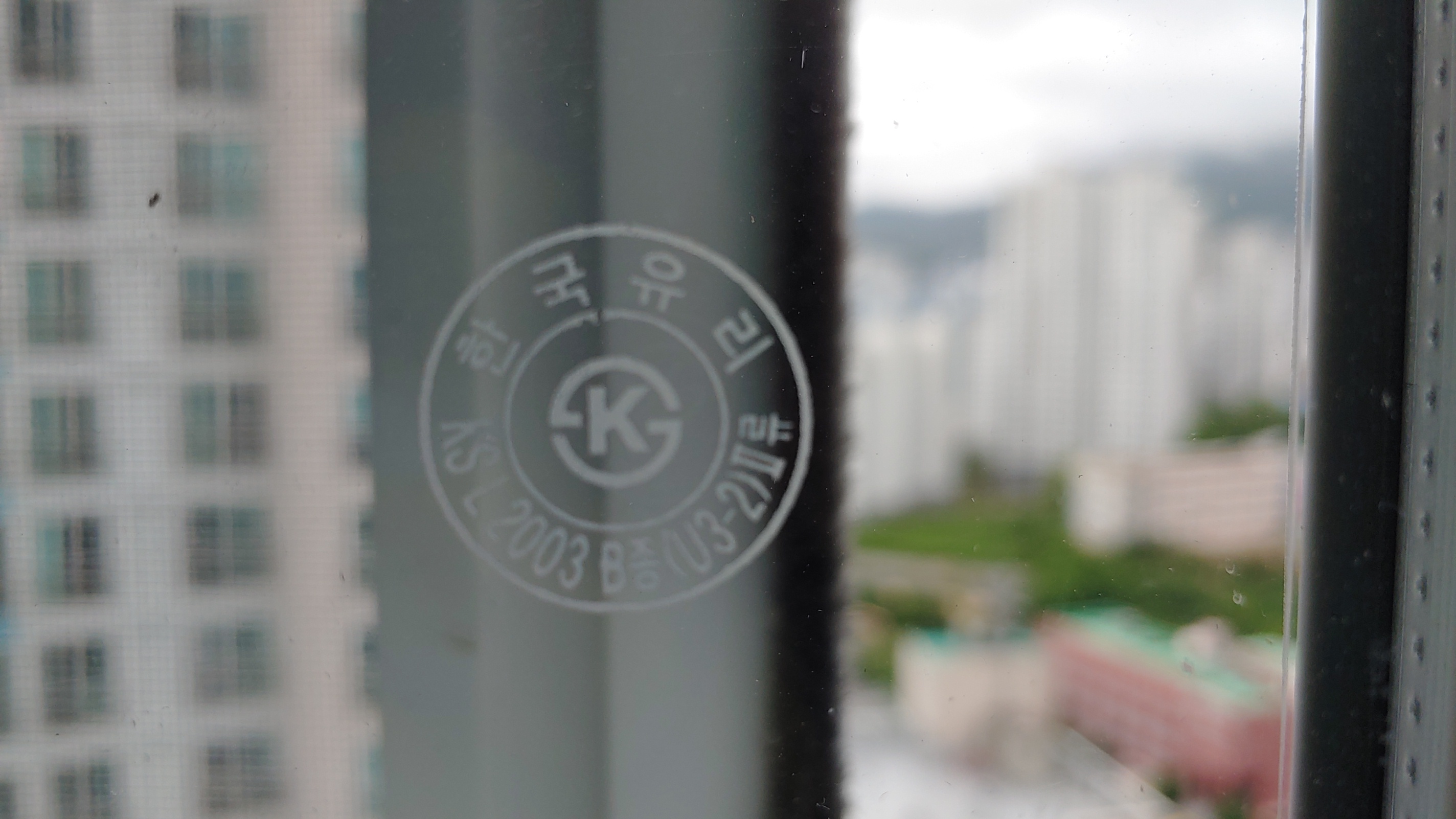

아래 사진에서 확인할 수 있듯이 로이유리가 적용되면 B종 U3-2 혹은 Low-E 라고 라벨이 인쇄되면 일반 유리는 A종 U2 라고 표기가 되어 있기에 쉽게 구별이 가능합니다.

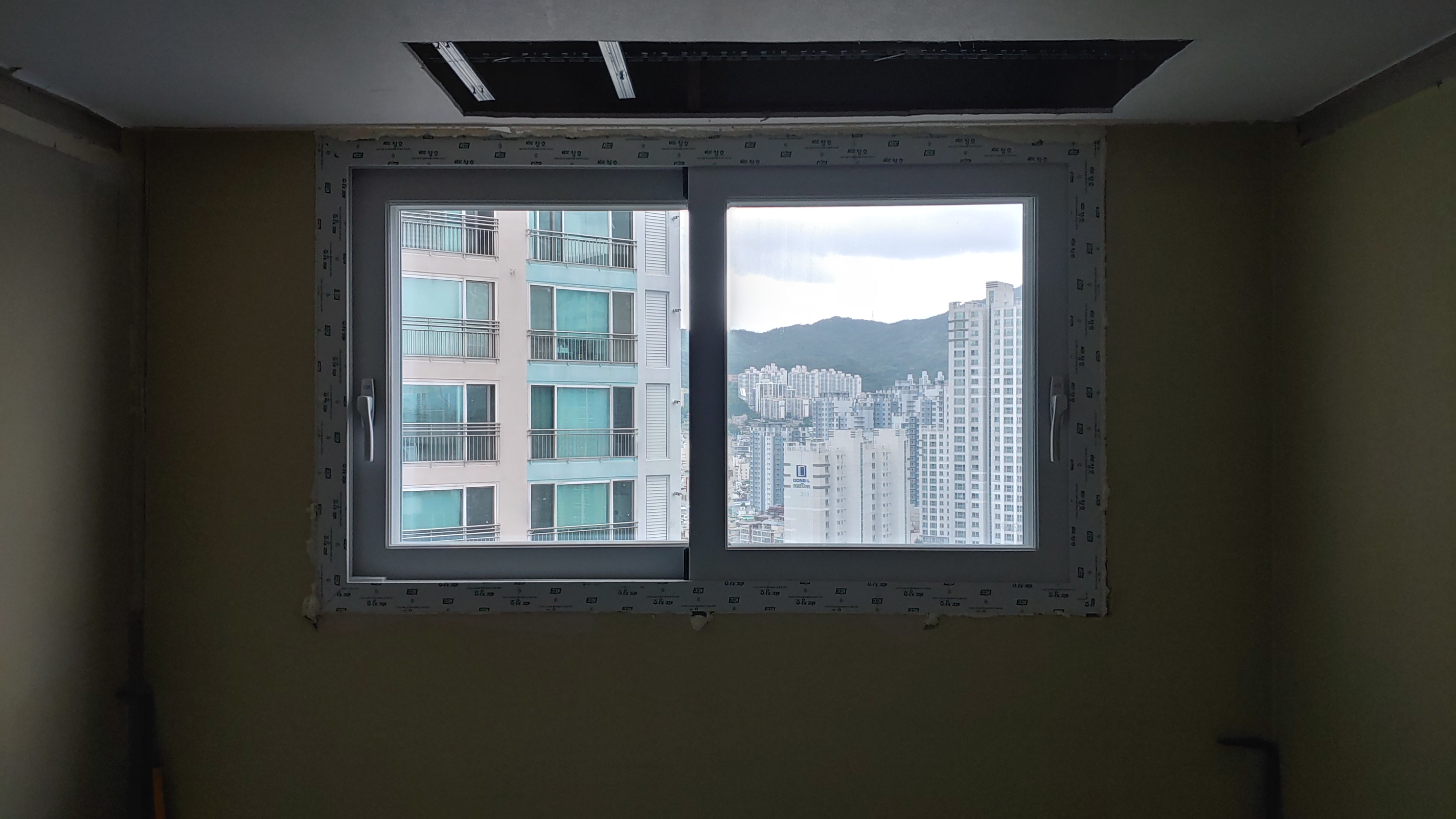

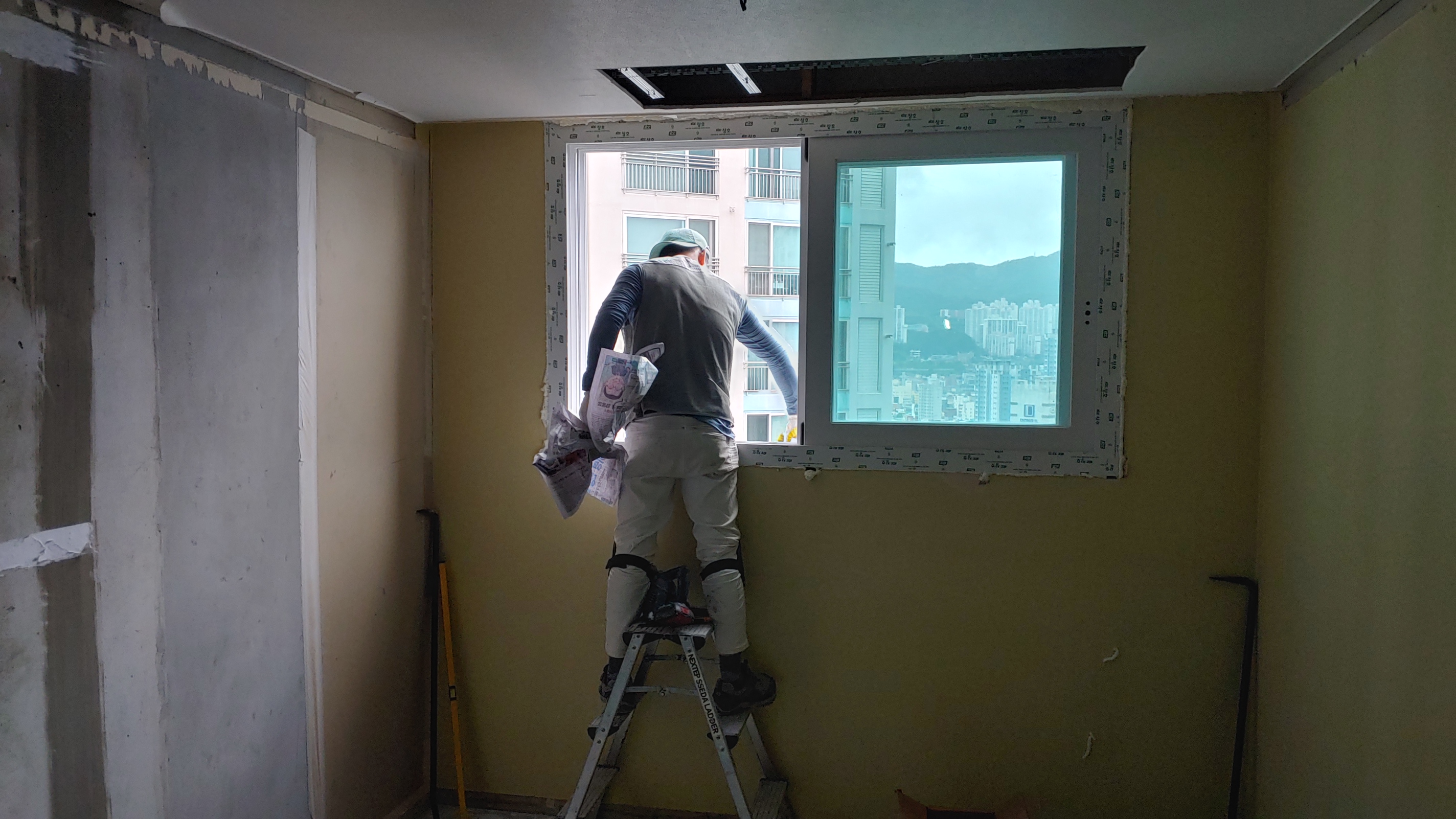

샷시 시공이 완료된 확장방 부터 살펴보면 외부와 접하는 이중창이기에 발코니 프라임이중창242 창호에 24mm로이그린 복층유리가 적용된 창짝을 설치 후 오토락 잠금장치까지 모두 교체 시공이 완료되었으며 이중창의 경우 외부창과 내부창 모두 24T두께의 복층유리가 적용된다는 점! 참고로 하시면 될 것 같습니다.

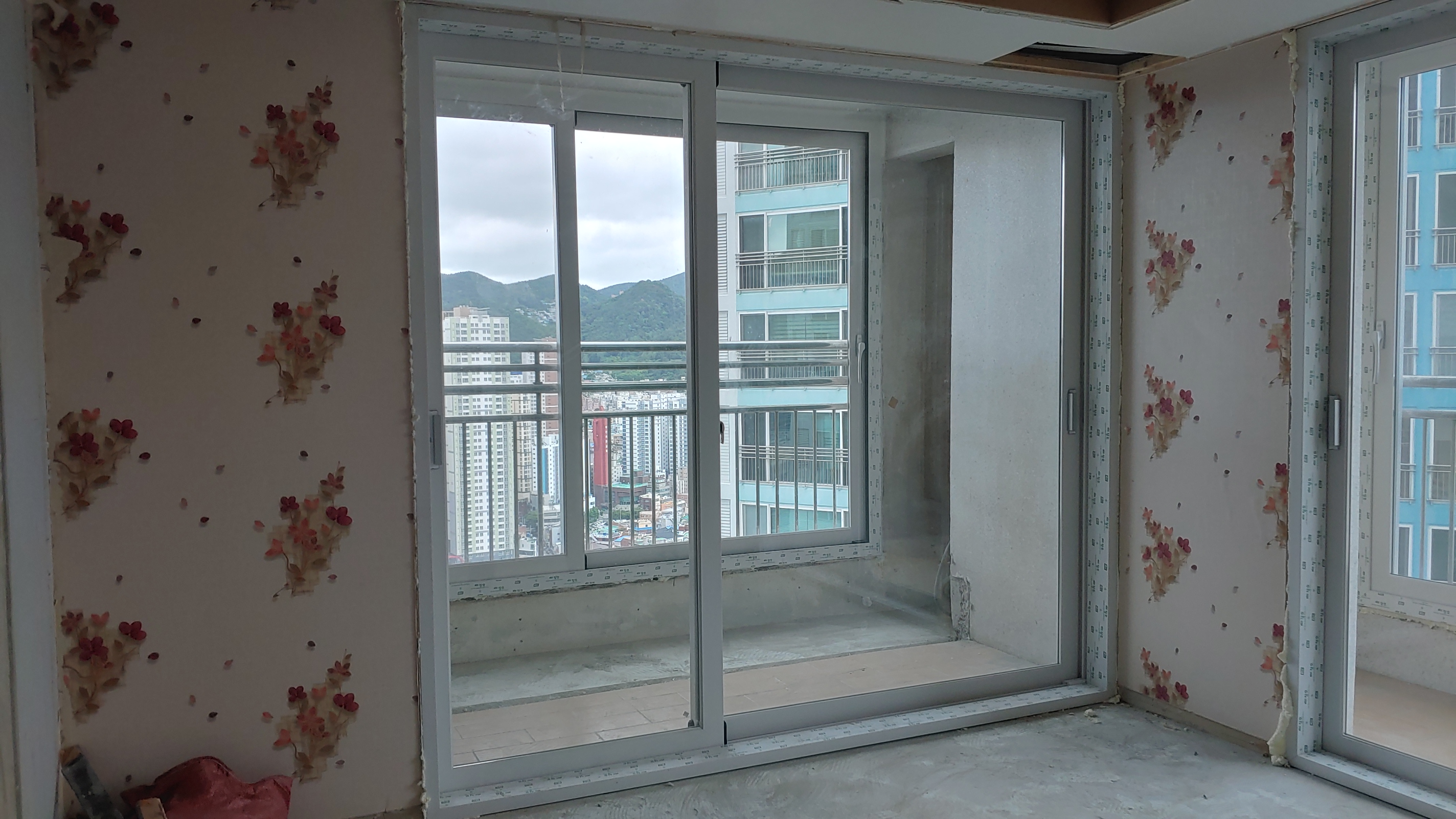

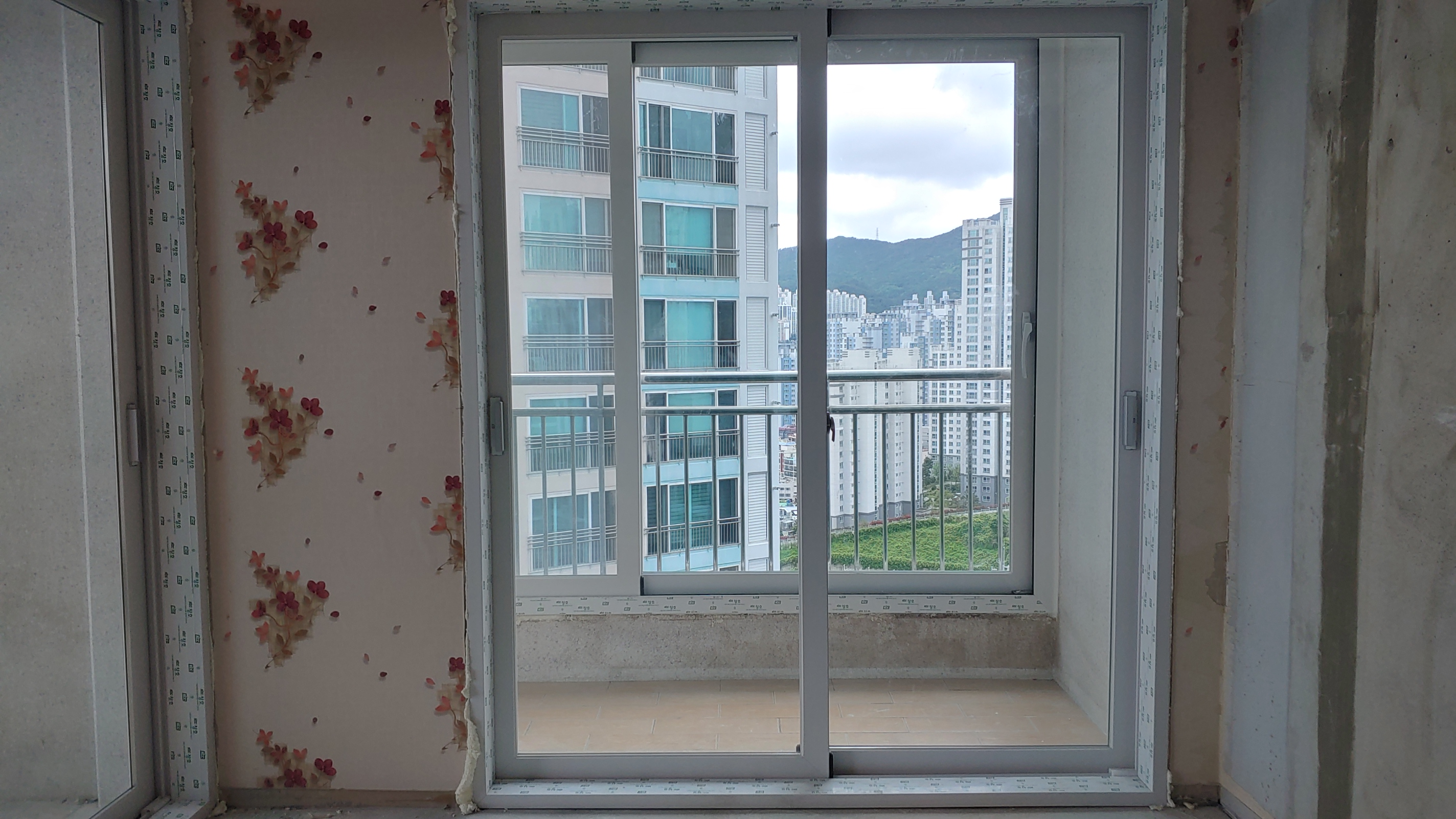

전면에 위치한 작은방 베란다 출입문은 공틀일체형225 창호에 22mm투명 복층유리가 적용되어 시공이 완료되었으며 내부 샷시는 모두 출입하기 편리하도록 고정손잡이를 적용

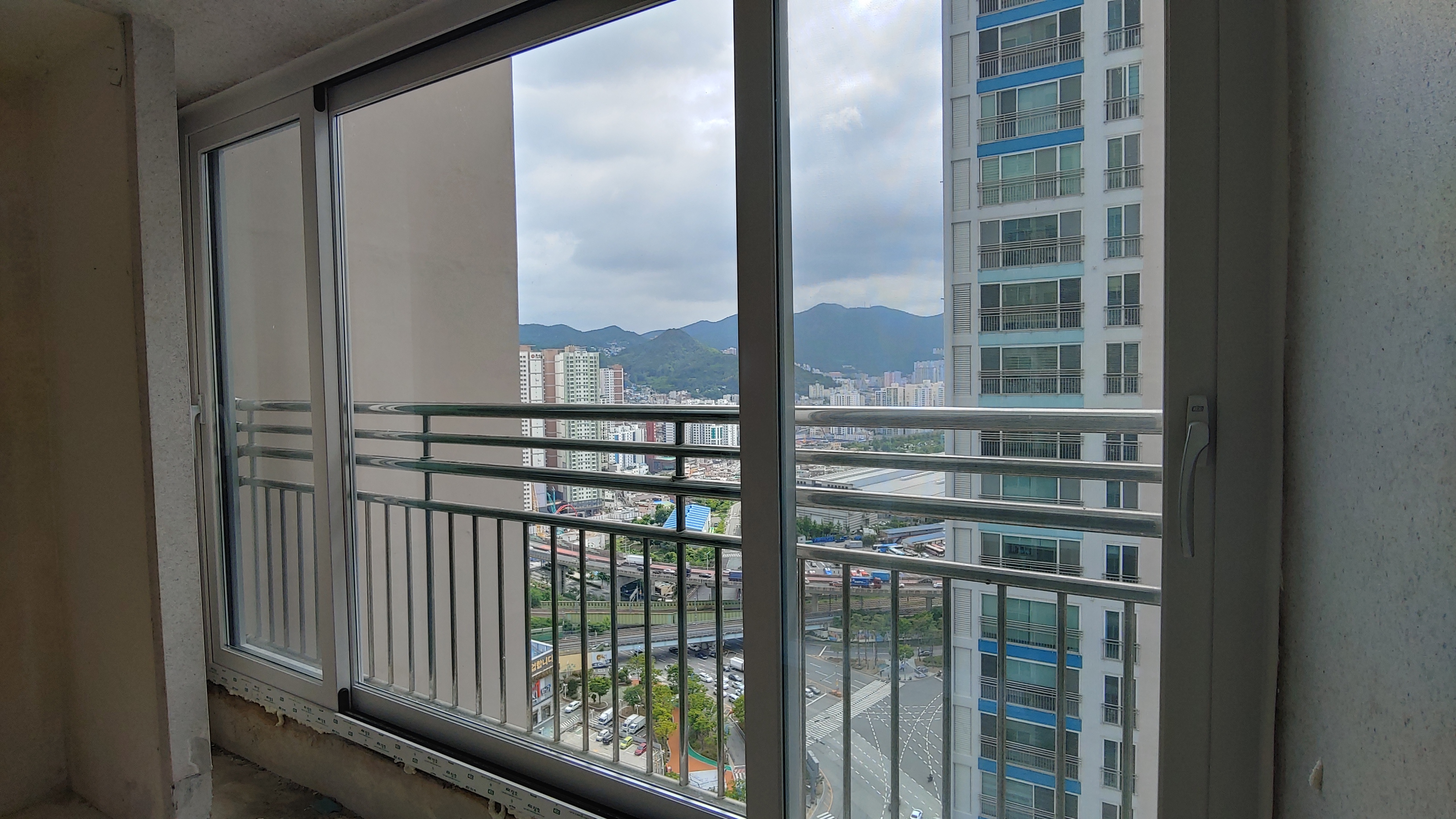

뉴프라임140 창호로 교체 시공이 완료된 베란다 샷시는 외부측에 위치해 있기에 24mm로이그린 복층유리와 오토락 손잡이가 적용되었으며 인테리어 디자인에 맞도록 언발란스 형태의 두짝문으로 설치를 진행하였습니다.
작은방 전면쪽 역시 동일한 형태로 시공을 완료하였으며 창문의 모양은 미리 협의한 형태로 설치를 진행
베란다 샷시 역시 출입문 샷시와 동일한 형태로 교체 시공을 완료

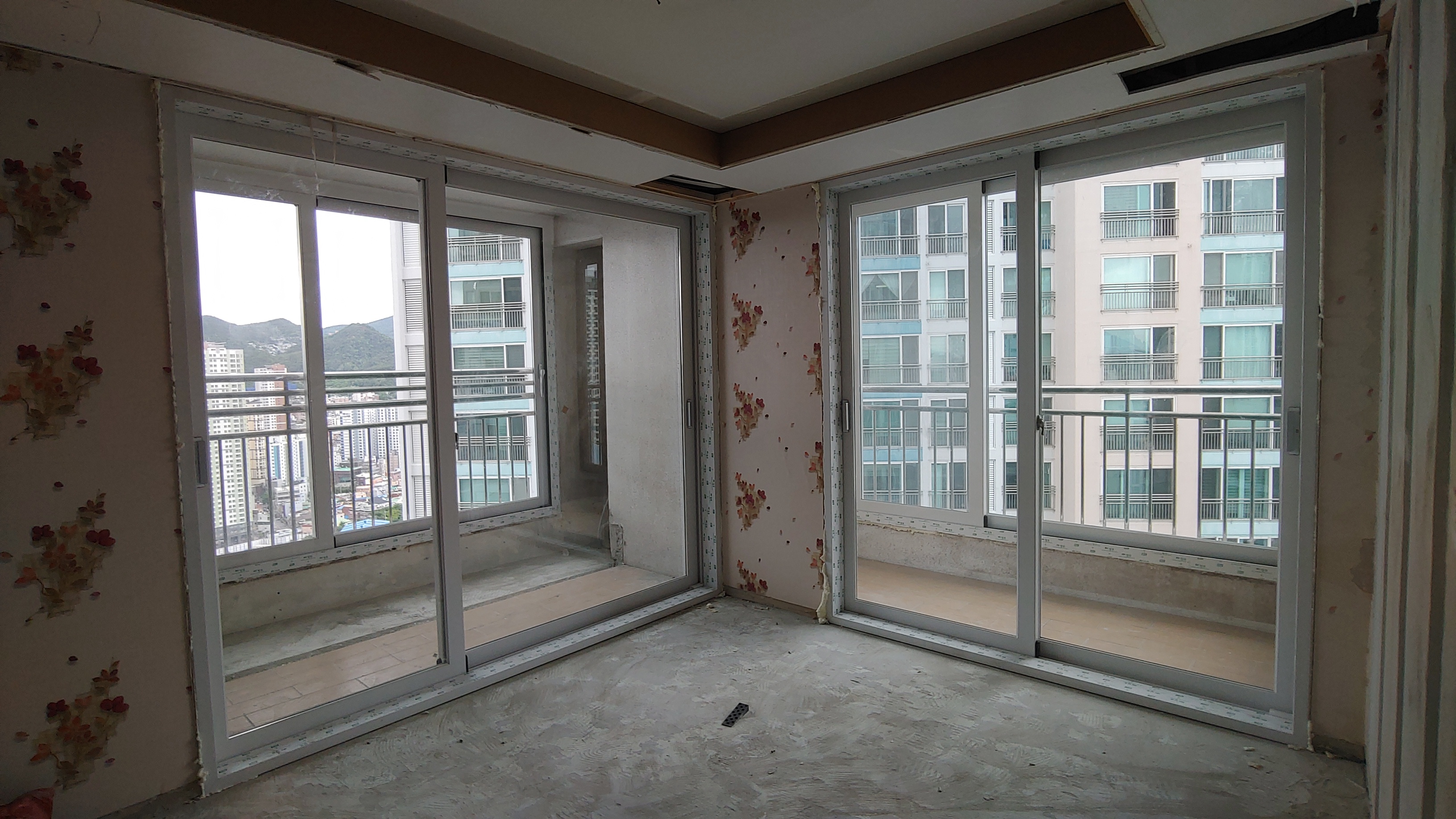

작은방을 전체적으로 살펴보면 아래와 같은 형태로 뷰와 채광이 좋은 방이죠.

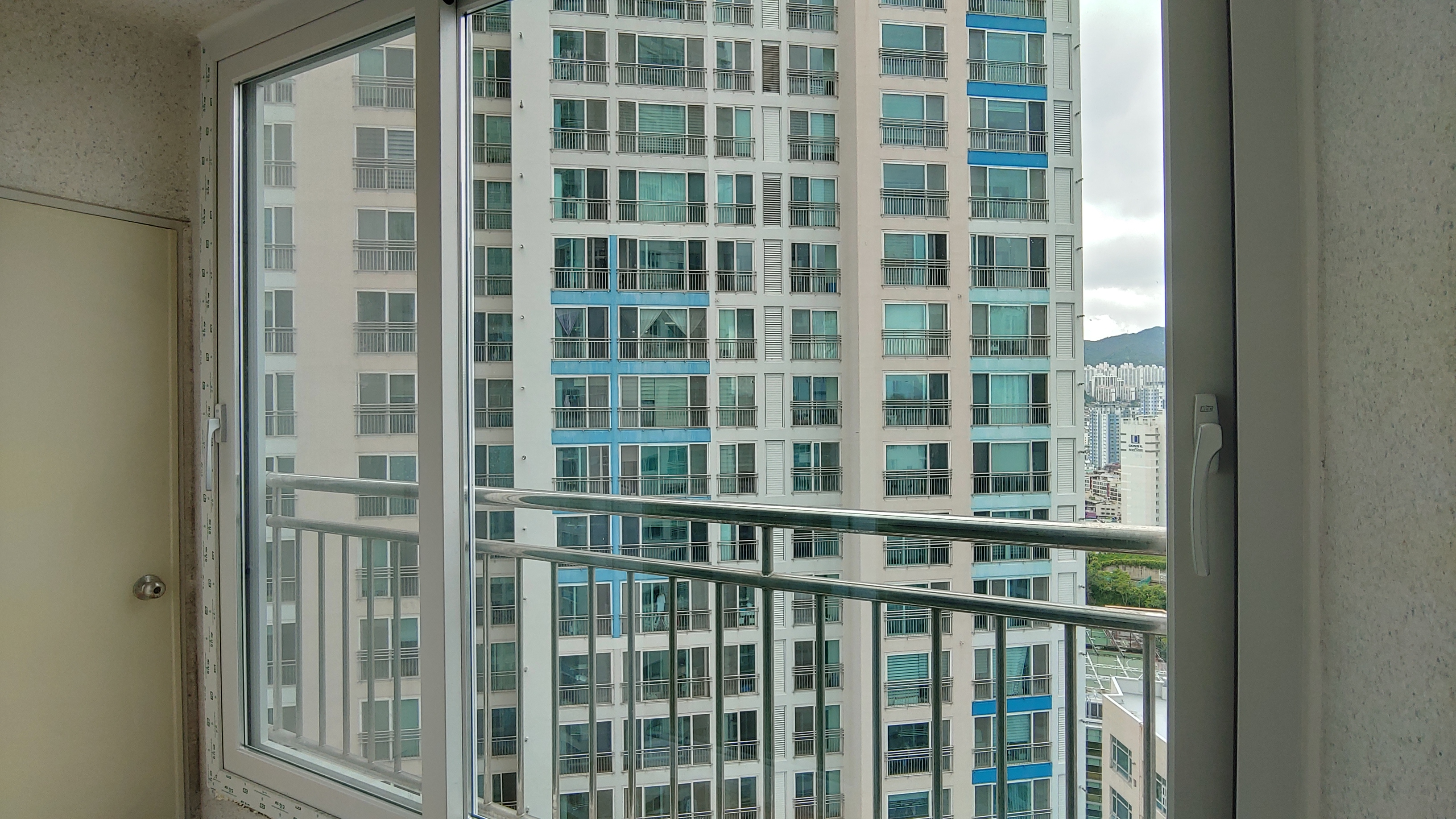

뉴프라임140 창호로 교체 시공을 완료한 보조 주방 베란다 역시 오토락 손잡이를 적용하여 설치를 완료
창문이 상당히 큰 거실 베란다 샷시는 기존 샷시와 동일하게 1:2:1 형태의 세짝문으로 제작하여 시공을 완료하였으며 오토락 손잡이를 적용하여 레버를 이용해서 문을 열면 잠금장치가 해제되고 문을 닫으면 잠금장치가 작동하는 구조로 무거운 창문을 여닫기 위해서는 필수로 적용 되어야 겠죠?
레버 역시 유선형의 그립이기에 그립감이 좋은 제품으로 선택하여 설치를 완료하였습니다.

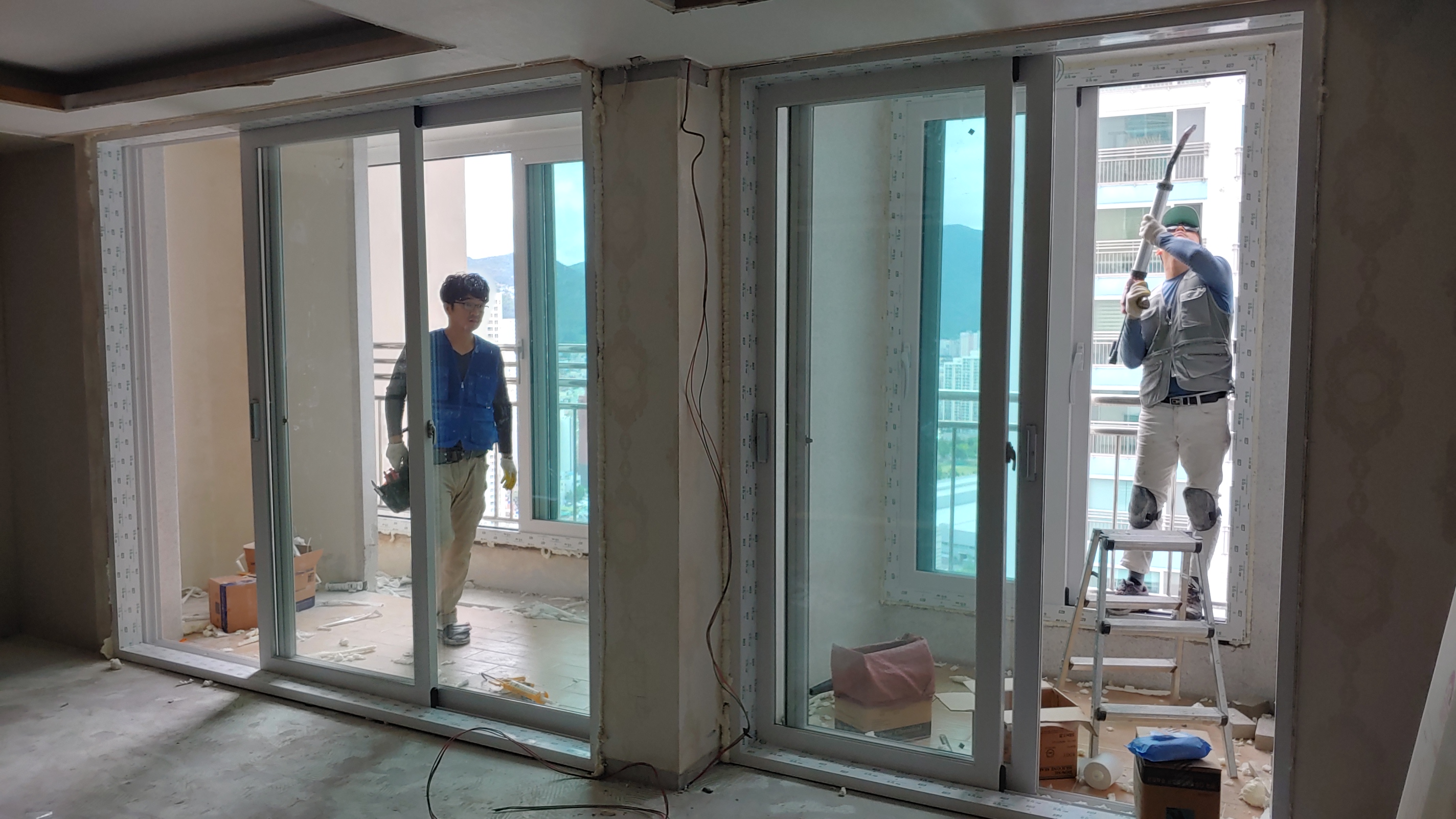

공틀일체형225 창호에 거실 베란다 샷시와 동일한 형태의 1:2:1로 통일감을 맞춰서 설치를 진행한 거실 내부 분합문 샷시
내외부 실리콘 코킹 작업이 완료된 안방 우측 베란다 샷시
출입문 샷시의 경우 내부측 별도 마감을 진행하기에 베란다 쪽만 실리콘 마감을 진행하고 내부측은 우레탄폼까지만 충진하여 작업을 마무리 하였습니다.
베란다 좌측 샷시 역시 동일하게 뉴프라임140 창호로 교체 시공을 완료, 외부에 접하는 구간은 확장방을 제외하고 모두 동일한 제품으로 시공을 진행하였다고 보면 이해하기 쉽습니다.
좌측 베란다 출입문 샷시는 좌측과 동일하게 공틀일체형225 창호로 시공을 진행하였으며 주출입문을 좌측문으로 하여 제작 하였습니다.
주로 사용하는 문의 방향은 인테리어 디자인 혹은 사용 형태에 따라 바꿔서 제작이 가능하기에 실측할 때 미리 말씀해주시면 해당 형태로 제작이 가능합니다.
지금까지 서면쌍용스윗닷홈스카이아파트의 샷시 교체 시공 사례를 살펴보았는데요.
초고층 세대에 작업 여건이 좋은 편은 아니지만 믿고 맡겨주신 덕분에 깔끔하게 교체 시공을 완료하였습니다.
감사합니다.
/
